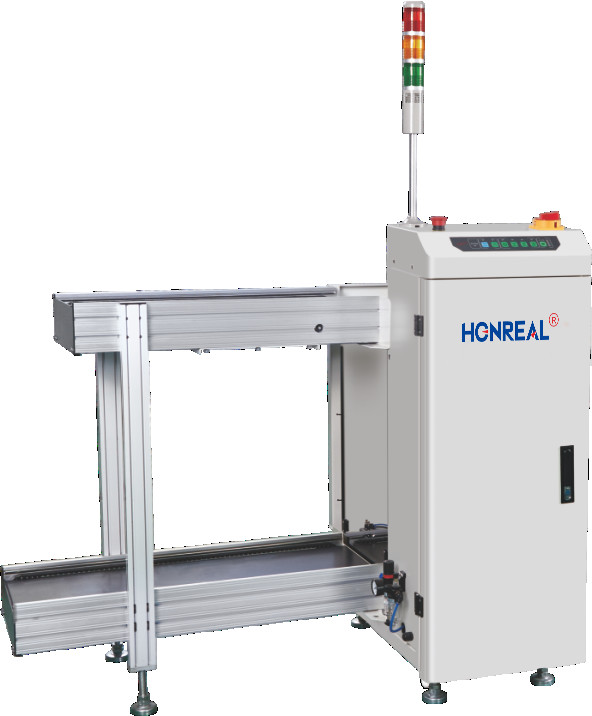

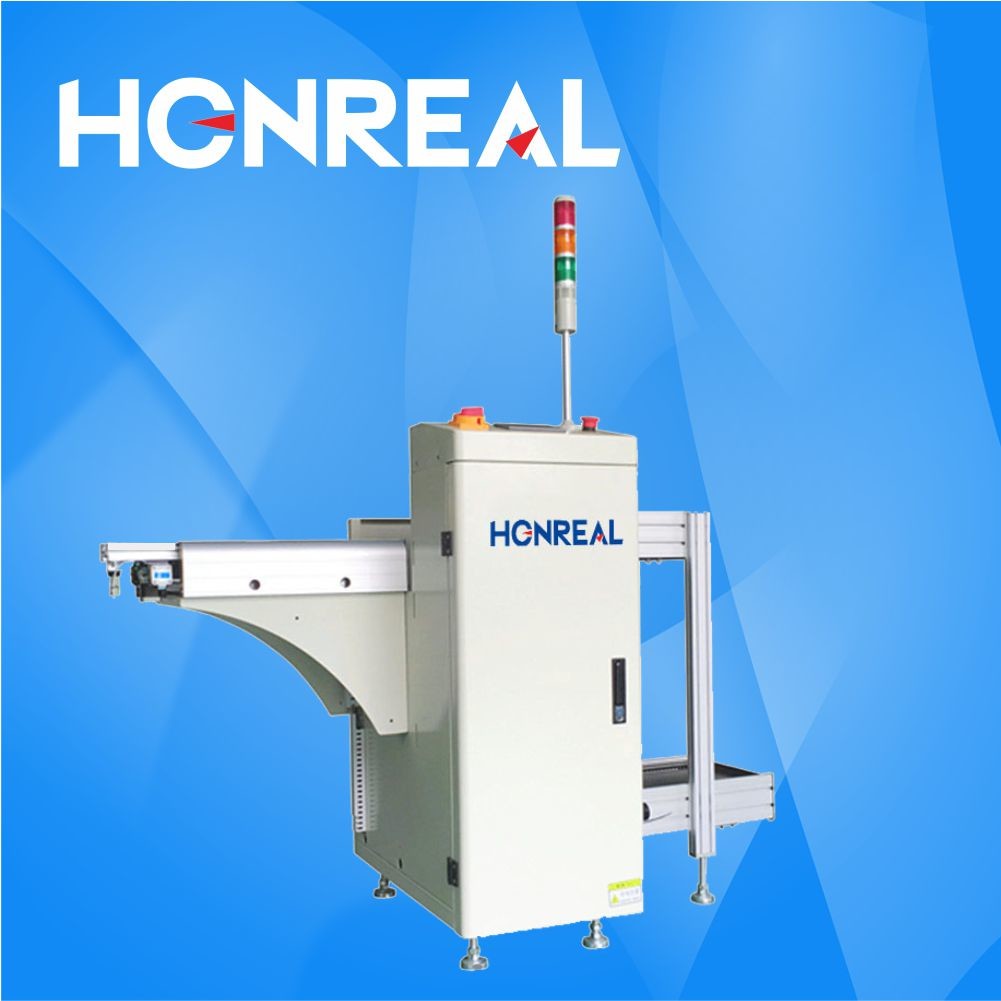

Nouveau magazine automatique de haute qualité pour le chargement et le déchargement de PCB pour l'assemblage SMT
Introduction du produit:
1.Cet équipement est utilisé pour collecter les PCB dans le magazine à la fin de la ligne de production SMT
2Système de commande PLC stable et fiable;
3Interface de commande à écran tactile LED facile à utiliser;
4.Les pinces pneumatiques des trois points supérieur et inférieur assurent l'alignement du chargeur;
5Une conception efficace de la poussée peut assurer que le PCB est intact;
6.2 capacité de chargement des chargeurs.
7.Direction de gauche à droite ou de droite à gauche (facultatif).
8.surveillance constante des défauts de la machine;
9Conception solide et stable;
10le port.SMEMA est compatible;
|
Paramètres techniques |
|
| Fonction | Cet équipement est utilisé pour collecter les PCB dans le magazine à la fin de la ligne de production SMT |
|
Épaisseur des PCB |
Min0,6 mm |
|
Numéro du magazine |
Transport vers le haut: 1pcs, transport vers le bas: 1ps, (ou personnalisé) |
|
Sélectionnez les marches |
1 à 4 ((de 10 mm d'écart entre les pas) |
|
Temps de chargement des PCB |
Environ 6 secondes |
|
Temps de changement de charge |
Environ 30 secondes. |
|
Direction du transport |
De gauche à droite/de droite à gauche (facultatif) |
|
Hauteur du transport |
900 ± 20 mm ((ou sur mesure) |
|
Pression de l'air |
4 à 6 bar, MAX30L/minute |
|
Énergie électrique |
100-230V AC (personnalisé) en phase unique, MAX 300V/A |
|
Les spécifications |
||||
|
Numéro de modèle |
Le HR-250X | Le HR-330X | Le HR-390X | Le modèle HR-XB460X |
| Taille du PCB (L × W) ◄ (L × W) mm | (50x50) ↓ 350x250) | Pour les appareils électroniques, la valeur de l'indicateur est la valeur de l'indicateur. | Le nombre d'heures de travail est le suivant: | Le nombre d'heures d'attente doit être supérieur ou égal à: |
| Taille de la machine (L × W × H) mm | 1700 × 750 × 1200 | 1950 × 830 × 1200 | 2210 × 920 × 1200 | 2210 × 990 × 1200 |
| Taille du chargeur (L × W × H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535 × 460 × 570 | 535 × 530 × 570 |
| Le poids | 130 kg | 150 kg ou plus | 170 kg |
185 kg
|
Qui sommes-nous?
Shenzhen Honreal Technology Co., Ltd. est reconnue comme une entreprise nationale de haute technologie de premier plan, spécialisée dans la recherche, le développement, la production et la vente d'équipements SMT.Nous sommes fiers de servir des entreprises électroniques renommées qui figurent parmi les 500 premières au monde.Notre société dispose d'un capital social de 5 millions, accompagnée d'une équipe technique hautement qualifiée et d'une remarquable aptitude à l'innovation technique.Notre objectif permanent est d'établir une meilleure chaîne d'approvisionnement et une équipe de serviceNous nous engageons à comprendre nos clients, à donner la priorité à leurs besoins et à fournir des services précieux qui dépassent les attentes.
Avant d'acheter le produit, we will be a comprehensive analysis of the views and requirements and recommend it to the actual needs of customers with the most suitable products and let customers know that the performance characteristics of the selected product referred to in accordance with customers.

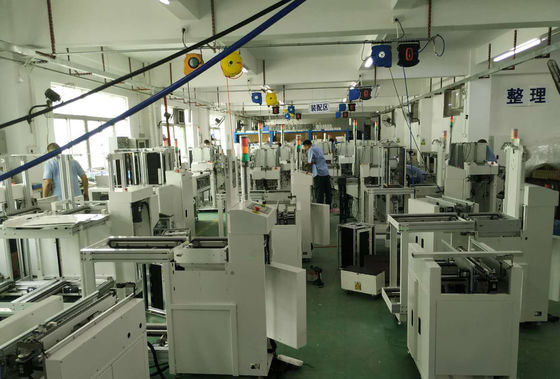

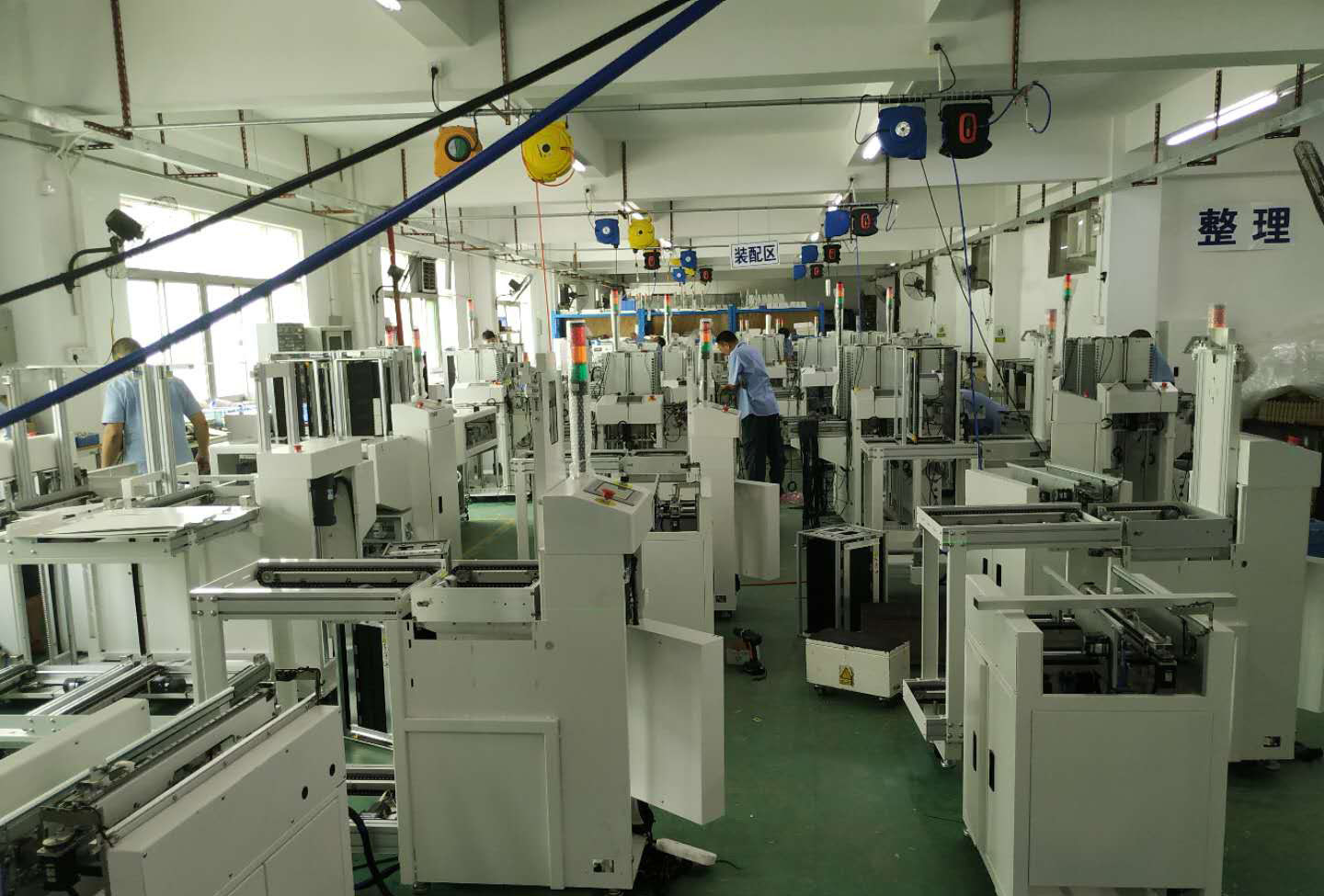

Le magasin de travail
