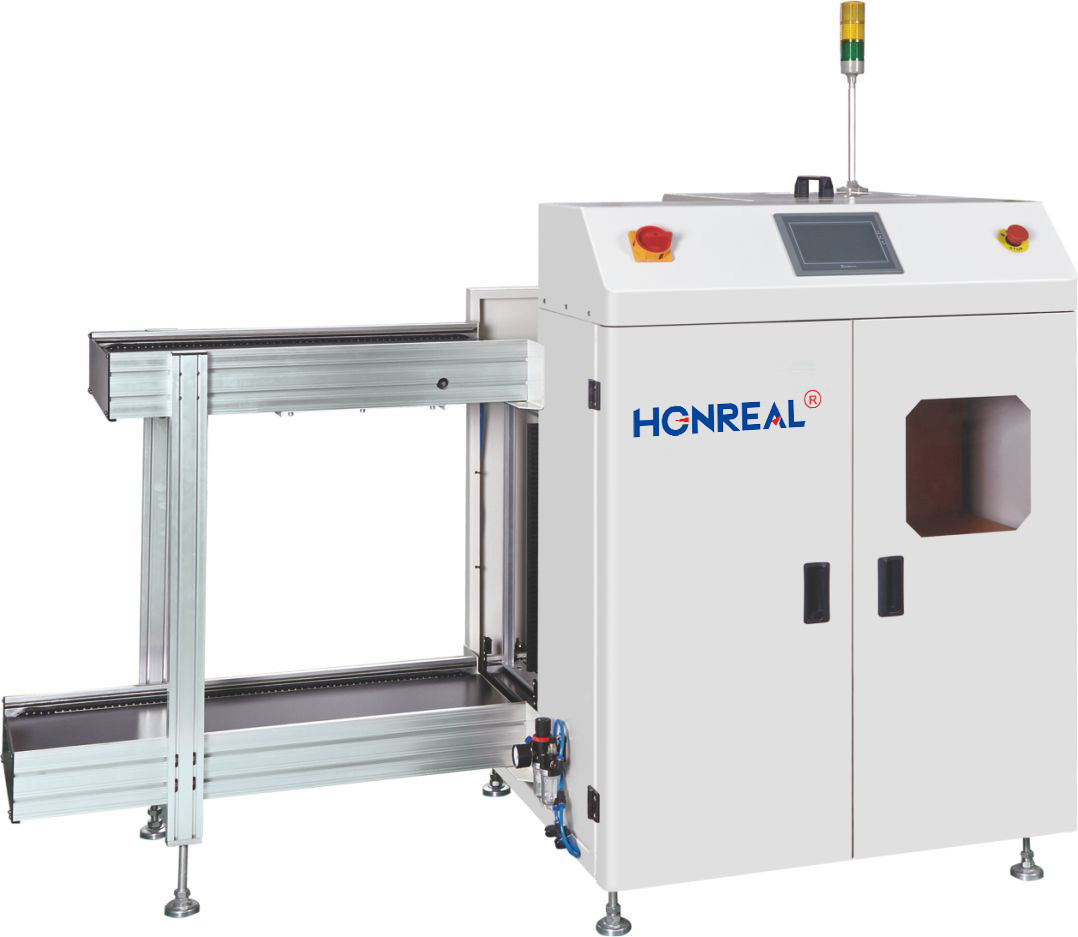

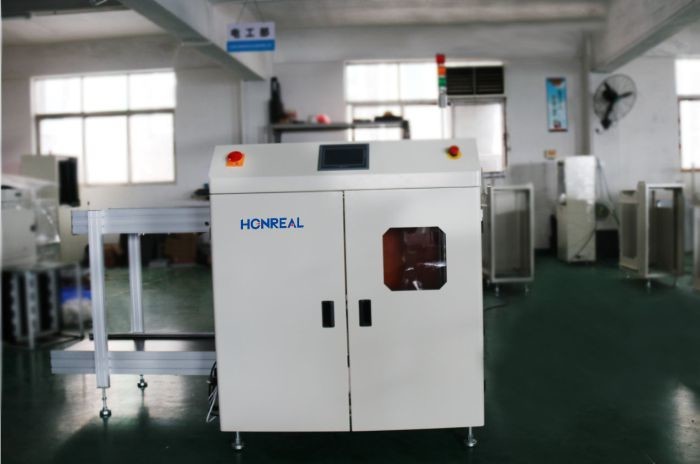

Le chargeur de carte de PCB à vide et le chargeur de PCB empilé avec contrôle PLC pour assembler le magazine
Définition
Cet équipement est utilisé pour le chargement automatique des cartes PCB double face et des cartes PCB nues sur les lignes de production SMT.
Caractéristiques
1Système de commande PLC, fonctionnement stable et fiable;
2.LED écran tactile panneau de commande, l'opération est si facile;
3.Les pinces pénumatiques des trois points supérieur et inférieur assurent l'alignement du chargeur;
4Une conception efficace de la poussée peut assurer que le PCB est intact;
5.surveillance constante des défauts de la machine;
6.Conception flexible de la coupe d'aspiration, la position de la coupe d'aspiration est réglable, facile à régler la position du PCB d'aspiration;
7.Conception solide et stable;
8le port.SMEMA est compatible;
| Paramètres techniques | |
| Fonction |
Cet équipement est utilisé pour la source de ligne, la fonction de PCB d'aspiration est facultative pour le PCB blanc, la fonction de PCB de charge est facultative pour le PCB non blanc, elle rend la production plus efficace et pratique |
| Épaisseur des PCB | Min0,6 mm |
| Numéro du magazine | Transport vers le haut: 1pcs, transport vers le bas: 2pcs, (ou personnalisé) |
| Sélectionnez les marches | 1 à 4 ((de 10 mm d'écart entre les pas) |
| Temps de chargement des PCB | Environ 6 secondes. |
| Temps de changement de charge | Environ 30 secondes |
| Direction du transport | De gauche à droite/de droite à gauche (facultatif) |
| Pression de l'air | 4 à 6 bar, MAX10L/minute |
| Énergie électrique | 100-230V CA (personnalisé) à phase unique, MAX 300V/A |
| Les spécifications | ||||
| Numéro de modèle | Le modèle HR-250XS | Le modèle HR-330XS | Le modèle HR-390X | Le numéro de série HR-460 |
| Taille du PCB (L × W) ◄ (L × W) mm | (50x50) ↓ 350x250) | Pour les appareils électroniques, la valeur de l'indicateur est la valeur de l'indicateur. | Le nombre d'heures de travail est le suivant: | Le nombre d'heures d'attente doit être supérieur ou égal à: |
| Taille de la machine (L × W × H) mm | 1900 × 850 × 1200 | 2250 × 1050 × 1200 | 2600 × 1250 × 1200 | 2600 × 1480 × 1200 |
| Taille du chargeur (L × W × H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535 × 460 × 570 | 535 × 530 × 570 |
| Le poids | 180 kg | 220 kg ou plus | 260 kg | 285 kg |
| Envoyez haut | 900 ± 20 mm | |||
Services et engagements
Avant d'acheter le produit, we will be a comprehensive analysis of the views and requirements and recommend it to the actual needs of customers with the most suitable products and let customers know that the performance characteristics of the selected product referred to in accordance with customers.
En achetant les produits, nous promettons de permettre aux clients de connaître clairement l'achèvement du produit.livraison, pour s'assurer que le produit est intact et en place dans les délais prescrits aux exigences du client.
L'entreprise promet:
Nous accordons une grande importance à vos commentaires sur la qualité des informations, toutes les informations seront données à la qualité des réponses des commentaires;
Conformément aux exigences du contrat pour l'installation, la mise en service et la formation du personnel technique, l'acheteur a vendu le matériel.
Nous fournissons un soutien technique à long terme, notre société dispose d'un approvisionnement adéquat de consommables acheteur si demandé à commander des pièces de rechange, notre société peut fournir en temps opportun.
