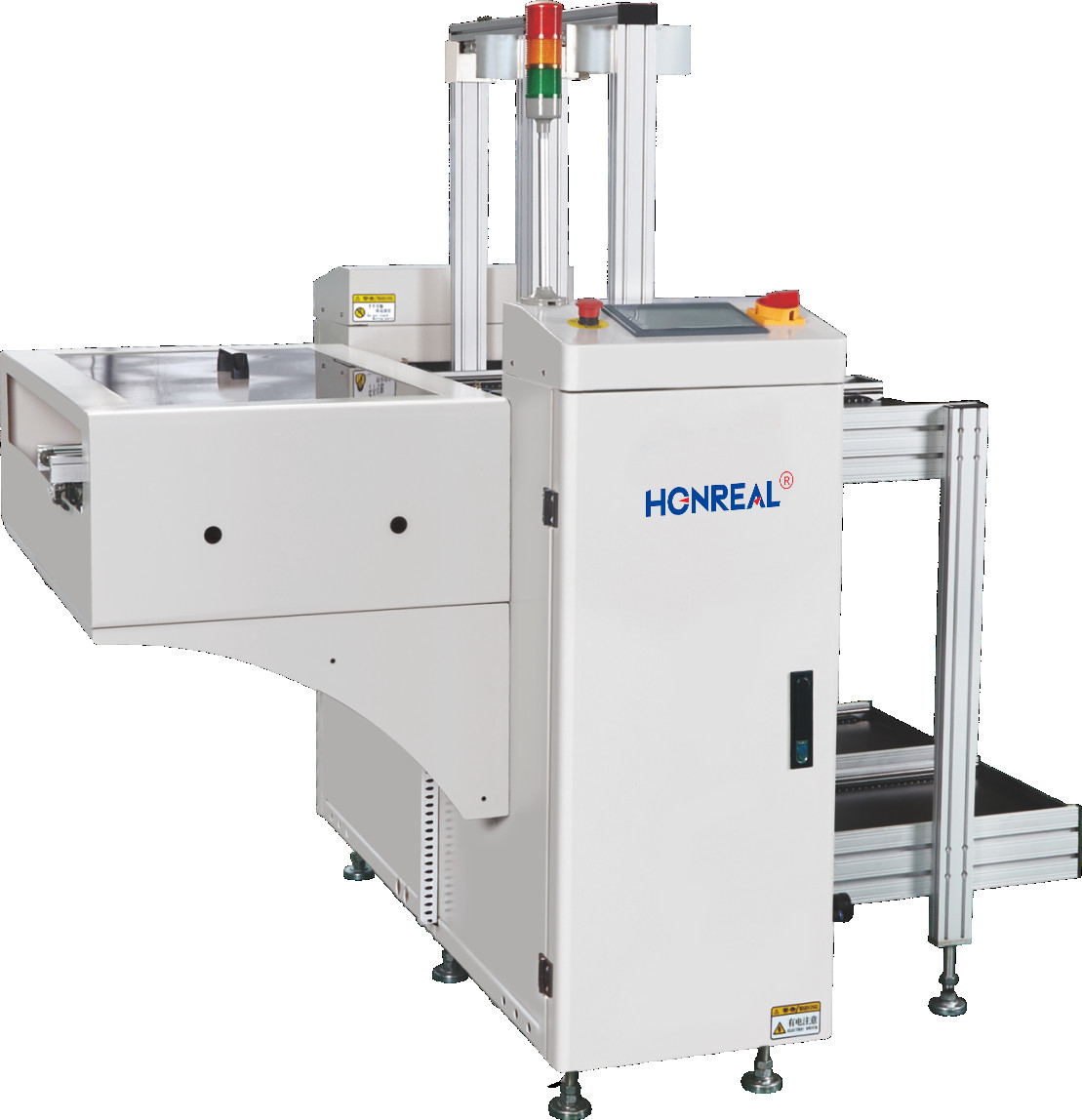

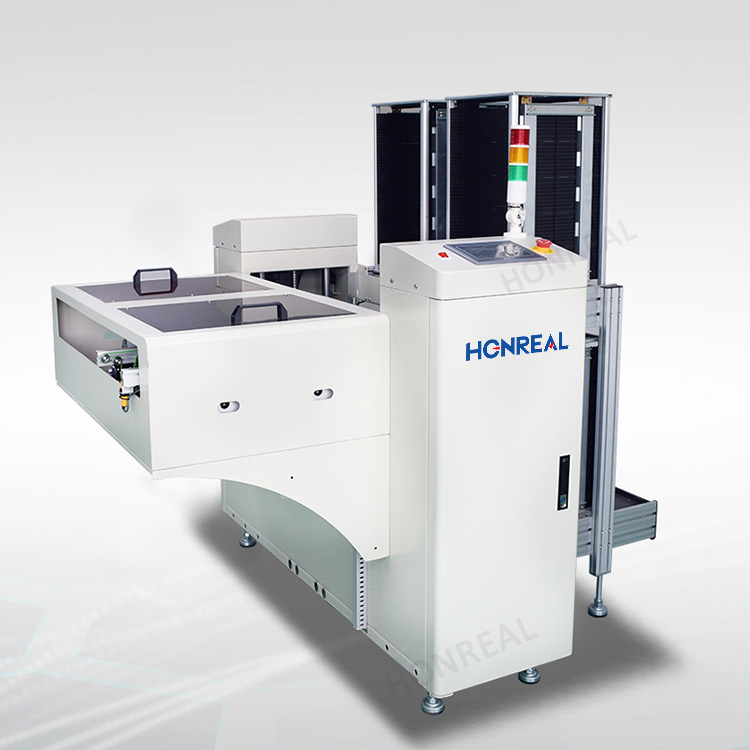

Déchargeur automatique de PCB SMT à contrôle PLC, double rail, après test AOI

1 jeu
MOQ
$3600-5800/SET
Prix
Déchargeur automatique de PCB SMT à contrôle PLC, double rail, après test AOI
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Temps de chargement des PCB: Environ 6 secondes
Temps de changement de magazine: Environ 30 secondes
Hauteur de transport: 900±20mm (ou personnalisé)
Alimentation: 100-230V CA (personnalisé) à phase unique, MAX 300V/A
Taille du PCB (L × W) ◄ (L × W) mm: (50x50) ↓ 350x250 mm
Taille de la machine (L × W × H) mm: Pour les véhicules à moteur à combustion
Taille du chargeur (L × W × H) mm: 355 × 320 × 563 mm
Le poids: 150KG
Mettre en évidence:

Déchargeur de PCB automatique PLC

,

Déchargeur de PCB automatique à double rail

,

AOI Machine de déchargement
Informations de base
Lieu d'origine: Chine
Nom de marque: HONREAL
Certification: CE
Numéro de modèle: Le groupe HR-250NG
Documents: NG unloader.pdf
Conditions de paiement et expédition
Détails d'emballage: WoodenCase
Délai de livraison: 10-20workdays
Conditions de paiement: L/C,T/T,Western Union
Capacité d'approvisionnement: 100 ensembles par mois
Description de produit

Déchargeur automatique SMT chinois pour PCB NG & OK avec double rail pour machine AOI


Description

Cet équipement est utilisé pour l'opération de réception de la carte PCB de la chaîne de production SMT, et il est adapté pour recevoir la carte NG et la carte OK après l'AOI derrière la machine de soudure par refusion.

Caractéristiques

1. Contrôle PLC+écran tactile Panasonic, facile à utiliser.

2. Conception avec une structure ferme.

3. Les pinces pneumatiques supérieures et inférieures assurent l'emplacement précis du boîtier de matériel.

4. La conception spéciale du circuit de gaz assure que le panneau PCB n'est pas poussé.

5. Avec signal SMEMA.


Paramètres techniques
Fonction Cet équipement est utilisé derrière l'AOI, en recevant le signal AOI, les PCB NG et OK sont automatiquement stockés séparément.

Épaisseur du PCB


 Min 0,6 mm

Nombre de magasins


 Transport vers le haut : 1 pièce, transport vers le bas : 1 pièce (ou personnalisé)

Pas de pas sélectionnable


 1-4 (pas de pas de 10 mm)

Temps de chargement du PCB


 Environ 6 secondes

Temps de changement de magasin


 Environ 30 secondes

Direction du transport


 De gauche à droite/de droite à gauche (en option)

Hauteur de transport


 900±20mm (ou personnalisé)

Pression d'air


 4-6 bars, MAX 30L/minute

Alimentation électrique


 100-230V AC (personnalisé) monophasé, MAX 300V/A


Spécifications


Numéro de modèle


 HR-250NG HR-330NG HR-390NG HR-460NG
Taille du PCB (L*L)～(L*L)mm (50x50)～(350x250) (50x50)～(455x330) (50x50)～(530x390) (50x50)～(530x460)
Taille de la machine (L*L*H)mm 1700*1450*1200 1950×1610×1200 2210×1730×1200 2210×1870×1200
Taille du magasin (L*L*H)mm 355*320*563 460×400×563 535×460×570 535×530×570
Poids 150kg 180kg 210kg 250kg


Détails


Déchargeur automatique de PCB SMT à contrôle PLC, double rail, après test AOI 0




Déchargeur automatique de PCB SMT à contrôle PLC, double rail, après test AOI 1

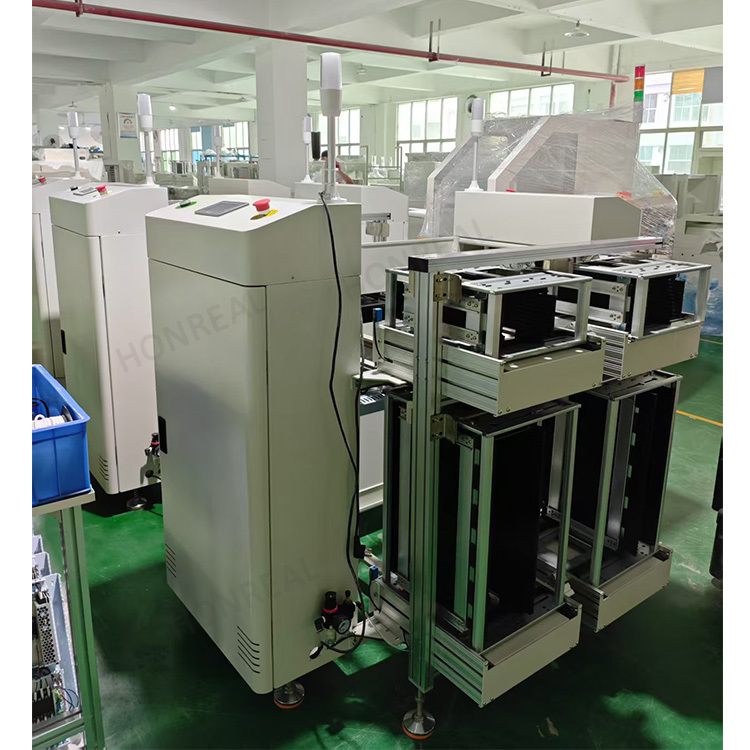

Atelier de production
