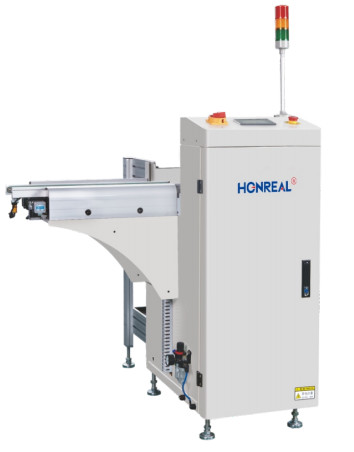

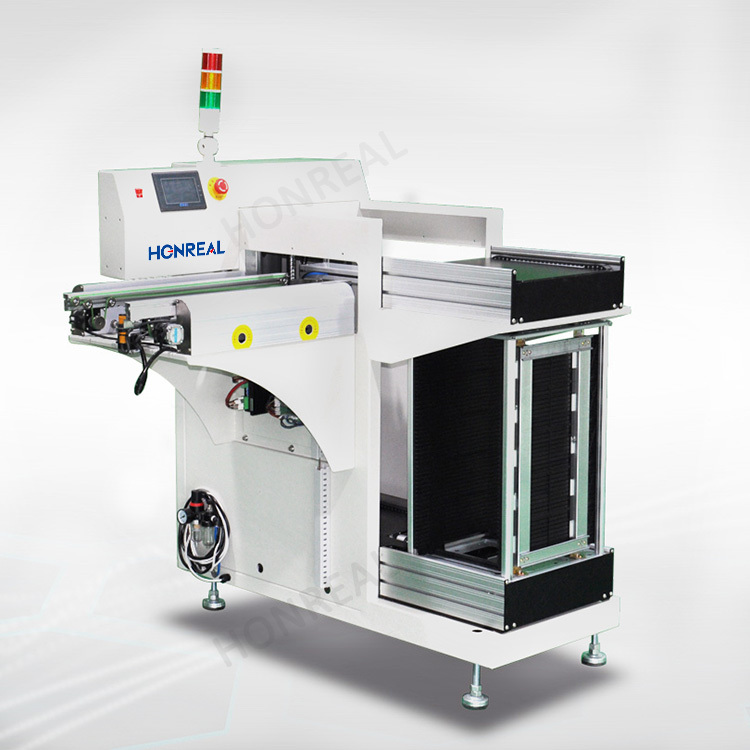

Chine usine automatique SMT magazine L forme de manutention déchargement avec magazine rack pour SMT ligne d'assemblage
Introduction du produit:
1.Cet équipement est utilisé pour collecter les PCB dans le magazine à la fin de la ligne de production SMT
2Système de commande PLC stable et fiable;
3Interface de commande à écran tactile LED facile à utiliser;
4.Les pinces pneumatiques des trois points supérieur et inférieur assurent l'alignement du chargeur;
5Une conception efficace de la poussée peut assurer que le PCB est intact;
6.2 capacité de chargement des chargeurs.
7.Direction de gauche à droite ou de droite à gauche (facultatif).
8.surveillance constante des défauts de la machine;
9Conception solide et stable;
10le port.SMEMA est compatible;
Application du projet
Il est utilisé à l'extrémité des lignes de production SMT et AI. Il n'a pas besoin de toucher la carte PCB à la main pour mieux protéger la carte PCB.Le déchargeur de PCB collecte automatiquement les PCB de la ligne de production aux magazines PCB. Il peut également définir la fonction de démarrage de la plaque de poussée couche/couche de plaque de poussée; cette machine a les fonctions de haute précision de levage, comptage automatique, alarme de défaut, information d'alarme,et ainsi de suiteIl s'agit d'un équipement essentiel pour réaliser une automatisation complète de la ligne.
|
Paramètres techniques
|
|
| Fonction | Cet équipement est utilisé pour collecter les PCB dans le magazine à la fin de la ligne de production SMT |
|
Épaisseur des PCB
|
Min0,6 mm |
|
Numéro du magazine
|
Transport vers le haut: 1pcs, transport vers le bas: 1ps, (ou sur mesure) |
|
Sélectionnez les marches
|
1 à 4 ((de 10 mm d'écart entre les pas) |
|
Temps de chargement des PCB
|
Environ 6 secondes |
|
Temps de changement de charge
|
Environ 30 secondes. |
|
Direction du transport
|
De gauche à droite/de droite à gauche (facultatif) |
|
Hauteur du transport
|
900 ± 20 mm ((ou sur mesure) |
|
Pression de l'air
|
4 à 6 bar, MAX10L/minute |
|
Énergie électrique
|
100-230V CA (personnalisé) à phase unique, MAX 300V/A |
|
Les spécifications
|
||||
|
Numéro de modèle
|
Le groupe HR-250XL | Le numéro de série HR-330 | Le numéro de série HR-390 | Le modèle HR-XB460XL |
| Taille du PCB (L × W) ◄ (L × W) mm | (50x50) ↓ 350x250) | Pour les appareils électroniques, la valeur de l'indicateur est la valeur de l'indicateur. | Le nombre d'heures de travail est le suivant: | Le nombre d'heures d'attente doit être supérieur ou égal à: |
| Taille de la machine (L × W × H) mm | 1180 × 1130 × 1200 | Le nombre d'heures de travail est le suivant: | 1500 × 1530 × 1200 | Le montant de la taxe est fixé à la valeur de la taxe. |
| Taille du chargeur (L × W × H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535 × 460 × 570 | 535 × 530 × 570 |
| Le poids | 170 kg | 150 kg ou plus | 170 kg | 185 kg |
