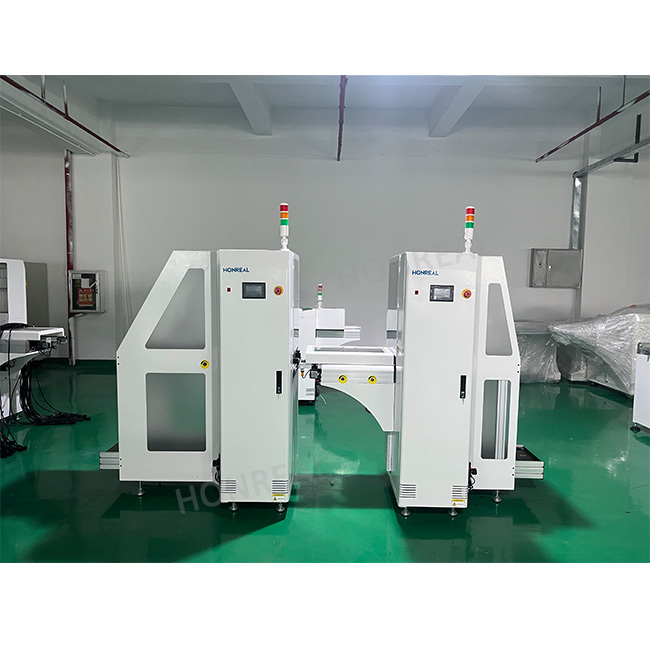

Équipement de manutention de PCB machine automatique de chargement de PCB chargeur de magazines SMT 1-4 étapes de chargement et de déchargement
Introduction du produit:
|
Paramètres techniques
|
|
| Fonction | Cette unité est utilisée pour envoyer des PCB de magazine à la ligne de production SMT |
|
Épaisseur des PCB
|
Min0,6 mm |
|
Numéro du magazine
|
Transport vers le haut: 1pcs, transport vers le bas: 1ps, (ou personnalisé) |
|
Sélectionnez les marches
|
1 à 4 ((de 10 mm d'écart entre les pas) |
|
Temps de chargement des PCB
|
Environ 6 secondes |
|
Temps de changement de charge
|
Environ 30 secondes. |
|
Direction du transport
|
De gauche à droite/de droite à gauche (facultatif) |
|
Hauteur du transport
|
900 ± 20 mm ((ou sur mesure) |
|
Pression de l'air
|
4 à 6 bar, MAX10L/minute |
|
Énergie électrique
|
100-230V AC (personnalisé) en phase unique, MAX 300V/A |
| Les spécifications | ||||
| Numéro de modèle | RH-250 | RH-330 | RH-390 | RH-460 |
| Taille du PCB (L × W) ◄ (L × W) mm | (50x50) ↓ 350x250) | Pour les appareils électroniques, la valeur de l'indicateur est la valeur de l'indicateur. | Le nombre d'heures de travail est le suivant: | Le nombre d'heures d'attente doit être supérieur ou égal à: |
| Taille de la machine (L × W × H) mm | 1370 x 750 x 1200 | 1550 × 830 × 1200 | 1750 × 920 × 1200 | 1750 × 990 × 1200 |
| Taille du chargeur (L × W × H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535 × 460 × 570 | 535 × 530 × 570 |
| Le poids | 110 kg | 135 kg | 155 kg | 175 kg |
Maintenance des équipements
1Vérifiez si la bande transporteuse est trop lâche et gardez la bande propre
2. Gardez les roulements linéaires et l'axe optique de la table de levage propres
3. Essuyez l'huile sale avec un chiffon ou un papier sans poils, puis lubrifiez la vis à bille
4.Testez toutes les fonctions de fonctionnement automatique et manuel
5.Testez si la transmission du PCB est lisse
6. Ajustez la plateforme de levage à la position la plus élevée, éteignez l'alimentation et vérifiez si la plateforme de levage est descendue.
7Vérifiez si le cylindre se déplace bien.
8Vérifiez la trace de la ceinture.
9Vérifiez si le capteur photoélectrique et le capteur magnétique fonctionnent correctement.
Certification
Emballage
Questions fréquentes
1) C'est la première fois que j'utilise ce type de machine, est-elle facile à utiliser?
Il y a un manuel en anglais ou une vidéo de guide qui vous montre comment utiliser la machine.
Si vous avez encore des questions, veuillez nous contacter par e-mail / skype / téléphone / service en ligne du commerçant.
2) LeComment va l'entraînement?
A: Après avoir acheté nos machines, vos ingénieurs peuvent aller à notre entreprise ou il est si facile à utiliser
La machine doit être équipée d'un système de contrôle de l'usage.
3) Je voudrais vous demander s'il est possible d'avoir mon logo sur le produit.
Nous espérons que vous savez que notre société soutient parfaitement le service de logo personnalisé, nous le faisons.
4) Comment puis-je acheter cette machine chez vous? (très facile et flexible!)
A. Consultez-nous sur ce produit en ligne ou par e-mail.
B. Négocier et confirmer le prix final, l'expédition, les modes de paiement et autres conditions.
C. Vous envoyer la facture proforma et confirmer votre commande.
D. Effectuer le paiement selon la méthode indiquée sur la facture proforma.
E. Nous préparons votre commande sous forme de facture proforma après confirmation de votre paiement intégral.
Et 100% de contrôle de qualité avant expédition.
F. Envoyez votre commande par avion ou par mer.
