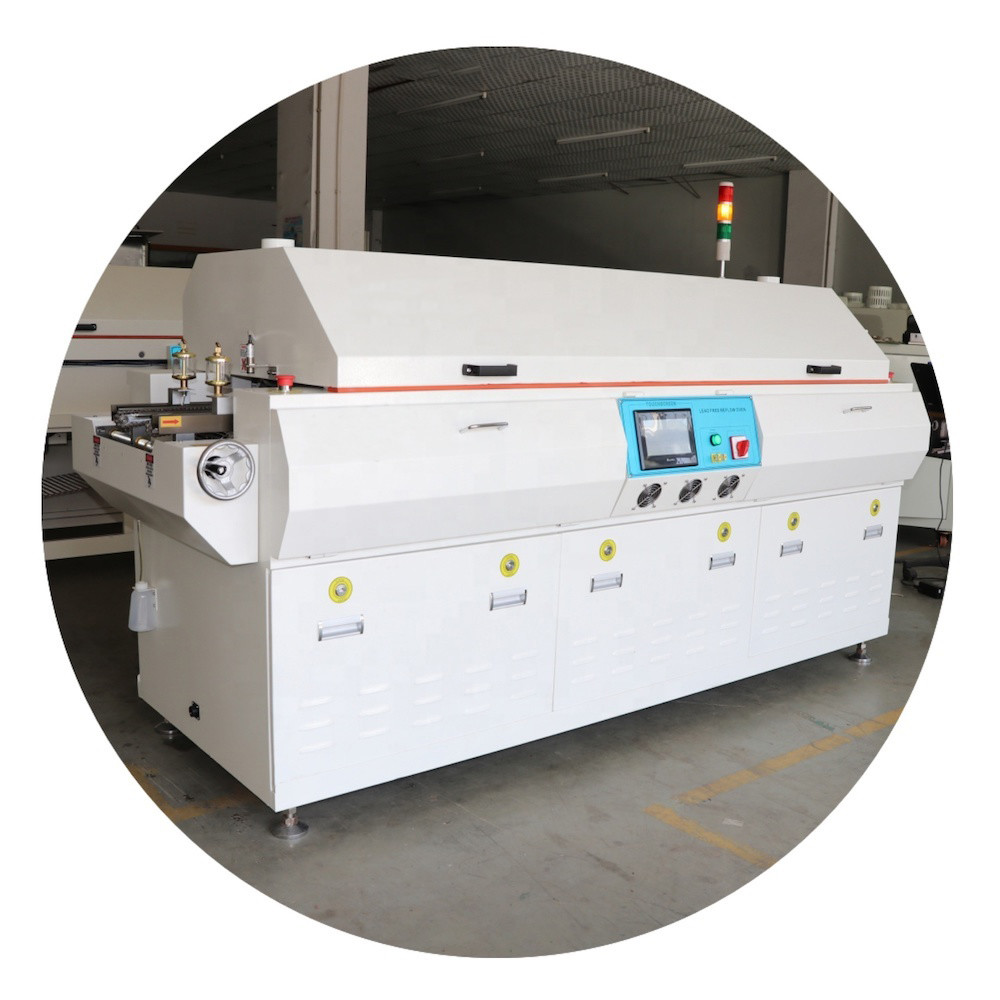

Machine de ligne de production de PCB 6 zones SMT four de soudage à reflux sans plomb Smd
Introduction du produit:
1.La conception en forme de ligne fluide donne à l'appareil une belle apparence, le contrôle en boucle fermée PLC+PID pour obtenir un contrôle de température de haute précision et des profils répétables.2Il peut enregistrer 50 groupes de paramètres de température et fournir 2 ports supplémentaires pour les tests de profil.

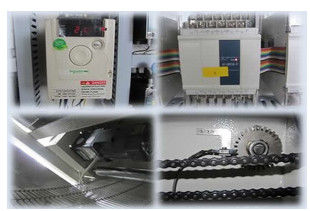

Par exemple, les composants électriques de marque tels que le disjoncteur Schneider (Allemagne), le relais de boîte Omron (Japon).Il fonctionne de façon stable et réduit le bruit..
4La zone supérieure, le capot et le couvercle de la boîte électrique peuvent être ouverts facilement.
5Le tunnel intérieur du four est en acier inoxydable qui peut résister à des températures élevées et facile à nettoyer.
6Toutes les zones supérieures et inférieures sont forcées par une convection d'air chaud.
7.Ceinture à mailles en acier inoxydable, le rail est relié par un procédé durci pour le rendre plus stable, et le convoyeur à chaîne et SMEMA.
8.Totellement répondre à diverses exigences pour le traitement sans plomb. conception modulaire pour obtenir une maintenance rapide et simple afin de réduire le temps de maintenance et le coût.
Paramètres de la machine:
| Modèle | Le HRM-640 |
| Zones de chauffage | 6 zones supérieures |
| Les 6 zones inférieures | |
| Tunnel de chauffage | 1938 mm |
| Dimension | L3571*W1200*H1450 |
| Poids net | environ 1100Kg |
| Puissance générale | 41 kW |
| Consommation d'électricité | Approximativement 8 à 8 kW. |
| Temps de rampe de la température ambiante à 260 °C | < 15 minutes |
| Type de contrôle | Écran tactile et PLC |
| Méthode de chauffage | Convection d'air forcée complète |
| Contrôle de la température | Contrôle en boucle fermée PID, action SSR |
| Plage de température | Environnement - - 350 °C |
| Précision de la température | ± 1 °C |
| Unité de température | ± 2 °C |
| Réfrigération | une zone de refroidissement, un refroidisseur d'air pour le refroidissement |
| Méthode du convoyeur | Convoyeur à bande et à chaîne à mailles |
| Hauteur du convoyeur | 900 ± 20 mm |
| Largeur de la ceinture à mailles | 450 mm |
| Largeur maximale du PCB | 400 mm |
| Dégagement de PCB | 30 mm |
| Direction du convoyeur | De gauche à droite |
| Vitesse du convoyeur | Pour les véhicules à moteur à combustion |
| Levé à l'hameçon | Poteaux électriques à vis |
| Énergie électrique | 380v,3ph,50hz |
HRE-640 Système de régulation du four à reflux sans plomb
1.Interface complète en anglais, facile à utiliser qui peut stocker plus de 50 groupes de paramètres avec recommandé plombé/sans plomb
2. température/réglage de la vitesse avant la livraison de la machine.
3La conception unique du programme permet d'ajuster la consommation d'énergie de démarrage et de réduire le courant de démarrage.
4.L'interface tactile couleur avec le contrôleur PLC assure un fonctionnement stable de la machine.
HRE-640 four à reflux sans plomb électrique
