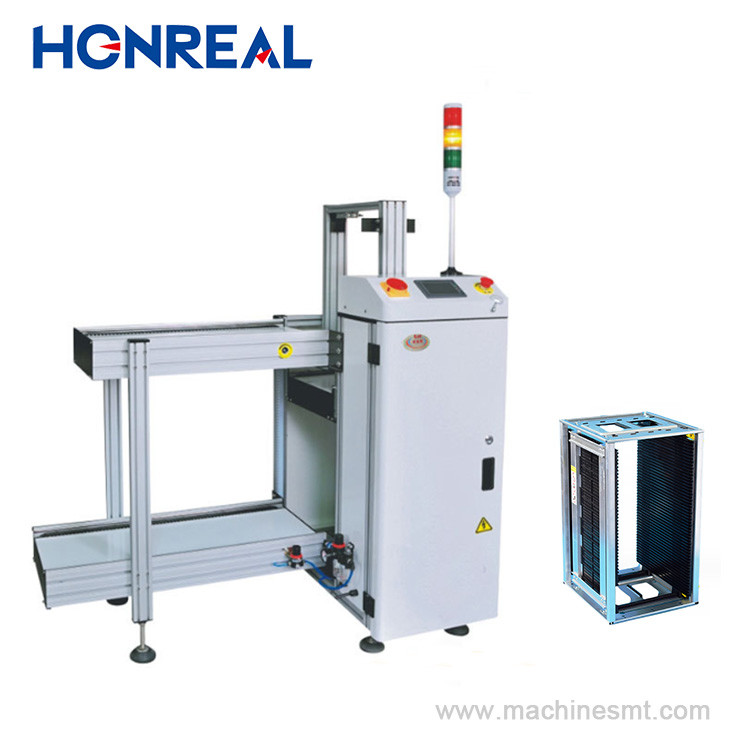

Équipement d'assemblage électronique Chargeur automatique de PCB SMT
Introduction du produit:
1Cette unité est utilisée pour envoyer les PCB de la bouteille à la ligne de production SMT.
2Système de commande PLC stable et fiable;
3Interface de commande à écran tactile LED facile à utiliser;
4.Les pinces pneumatiques des trois points supérieur et inférieur assurent l'alignement du chargeur;
5Une conception efficace de la poussée peut assurer que le PCB est intact;
6.3 capacité de chargement des chargeurs.
7.Direction de gauche à droite ou de droite à gauche (facultatif).
8.surveillance constante des défauts de la machine;
9.Conception solide et stable;
10le port.SMEMA est compatible;
| Paramètres techniques | |
| Fonction | Cette unité est utilisée pour envoyer des PCB du magazine à la ligne de production SMT |
| Épaisseur des PCB | Min0,6 mm |
| Numéro du magazine | Transport vers le haut: 1pcs, transport vers le bas: 1ps, (ou sur mesure) |
| Sélectionnez les marches | 1 à 4 ((de 10 mm d'écart entre les pas) |
| Temps de chargement des PCB | Environ 6 secondes |
| Temps de changement de charge | Environ 30 secondes. |
| Direction du transport | De gauche à droite/de droite à gauche (facultatif) |
| Hauteur du transport | 900 ± 20 mm ((ou sur mesure) |
| Pression de l'air | 4 à 6 bar, max 10 L/minute |
| Énergie électrique | 100-230V CA (personnalisé) à phase unique, MAX 300V/A |
C' est le modèle standard.
| Les spécifications | ||||
| Numéro de modèle | RH-250 | RH-330 | RH-390 | RH-460 |
| Taille du PCB (L × W) ◄ (L × W) mm | (50x50) ↓ 350x250) | Pour les appareils électroniques, la valeur de l'indicateur est la valeur de l'indicateur. | Le nombre d'heures de travail est le suivant: | Le nombre d'heures d'attente doit être supérieur ou égal à: |
| Taille de la machine (L × W × H) mm | 1370 x 750 x 1200 | 1550 × 830 × 1200 | 1750 × 920 × 1200 | 1750 × 990 × 1200 |
| Taille du chargeur (L × W × H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535 × 460 × 570 | 535 × 530 × 570 |
| Le poids | 110 kg | 135 kg | 155 kg | 175 kg |
