Fuji Machine automatique à haute vitesse pour le ramassage et le placement de SMT

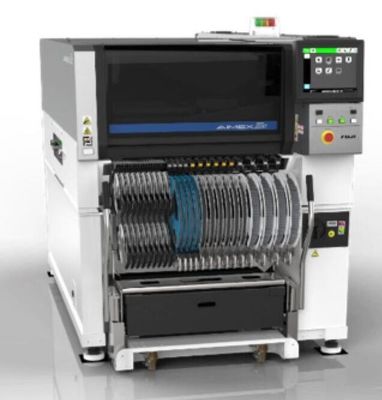

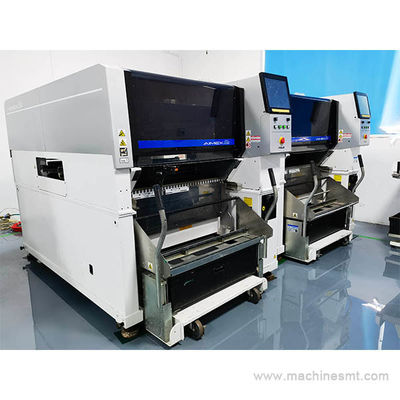

Plateformes de placement flexibles AIMEX III
L'AIMEX III est conçu pour la flexibilité des composants, la flexibilité des PCB et la flexibilité de la production.
Production de grands panneaux ou production simultanée de deux modèles
L'AIMEX III peut supporter des panneaux de grande taille jusqu'à 774 (L) x 710 (W) mm.
La production simultanée de deux produits différents est possible à l'aide de notre machine à double convoyeur.L'AIMEX III permet également diverses méthodes de production et prend en charge une large gamme de tailles de panneaux.
Échange dynamique DynaHead
L'AIMEX III offre un échange dynamique pendant la production avec le meilleur outil pour le travail.Outils à quatre buses et à une seule busse.
Réduire au minimum le nombre de changements
Le temps de changement peut être réduit en effectuant un changement de lot MFU et en disposant d'une machine avec jusqu'à 130 emplacements pour les alimentateurs, ce qui permet de charger toutes les pièces requises.
Augmentation de la production en douceur
La création automatique de données et l'édition sur machine à l'aide d'un grand écran tactile permettent d'accélérer la production et de répondre rapidement aux changements soudains des programmes.
Les spécifications
| Spécifications de base | ||
|---|---|---|
| Taille des PCB ((LXW) |
|
|
| Capacité de l'alimentateur | Jusqu'à 130 (8 mm de bande) | |
| Temps de charge des PCB | 2.9 secondes | |
| Précision de placement (référencement basé sur une marque fiduciaire) |
H24G: +/-0,025 mm (mode standard) / +/-0,038 mm (mode prioritaire de productivité, en cours de développement) (3 sigma) cpk≥1.00 H08M: +/- 0,040 mm (3σ) cpk≥1.00 Pour les tests de dépistage de la toxicité, les tests de dépistage doivent être effectués sur des échantillons de produits chimiques.00 H02F: +/- 0,025 mm (3σ) cpk≥1.00 H01: +/- 0,030 mm (3σ) cpk≥1.00 |
|
| Dimensions de la machine | L: 1280 mm, W: 2656 mm, H: 1556 mm | |
| Placement de têtes | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H24G | H08M | H02F | H01 | D'autres | |||||||
| Nombre de buses | 24 | 8 | 2 | 1 | 1 (ou une griffe) |
||||||
| Le débit (cph) | 37,000 cph (Mode prioritaire de productivité, en cours de développement) 35,000 cph (mode standard) |
13,000 | 7,300 | 4,200 | 3,000 | ||||||
| Taille des pièces (mm) |
03015 mm à 5 x 5 La hauteur: Jusqu'à 2,0 mm |
Le nombre de personnes concernées est le suivant: à 45 x 45 La hauteur: Jusqu'à 13,0 mm |
1608 (0603 ") à 74 x 74 (32 x 180) La hauteur: Jusqu'à 25,4 mm |
1608 (0603 ") à 74 x 74 (32 x 180) La hauteur: Jusqu'à 38,1 mm |
|||||||
| Présence des pièces vérifier |
○ | ○ (H08MQ) |
○ | x | |||||||
| Pièces l'offre |
Tape | ○ | ○ | ○ | ○ | ||||||
| Le bâton | x | ○ | ○ | ○ | |||||||
| Plateau | x | ○ | ○ | ||||||||
| Je vous en prie, arrêtez! | ||||
| Nombre de buses | 12 | 4 | 1 | |
| Le débit (cph) | 27,000 Fonction de présence des pièces ON: 26,000 |
12,000 | 5,800 | |
| Taille des pièces (mm) |
0402 (01005") à 12,5 mm en diagonale et Y est égal ou inférieur à 7,5 mm La hauteur: Jusqu'à 3,0 mm |
1608 (0603 ") à 15 x 15 La hauteur: Jusqu'à 6,5 mm |
1608 (0603 ") à 74 x 74 (32 x 100) La hauteur: Jusqu'à 25,4 mm |
|
| Précision de placement (référencement basé sur une marque fiduciaire) |
+/- 0,038 (+/- 0,050) mm (3σ) cpk≥1.00 | +/- 0,040 mm (3σ) cpk≥1.00 | +/- 0,030 mm (3σ) cpk≥1.00 | |
| Présence des pièces vérifier |
o | x | o | |
| Pièces l'offre |
Tape | o | o | o |
| Le bâton | x | o | o | |
| Plateau | x | o | o | |
