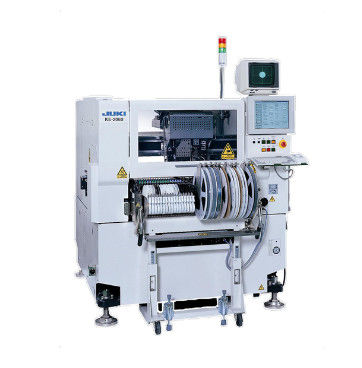

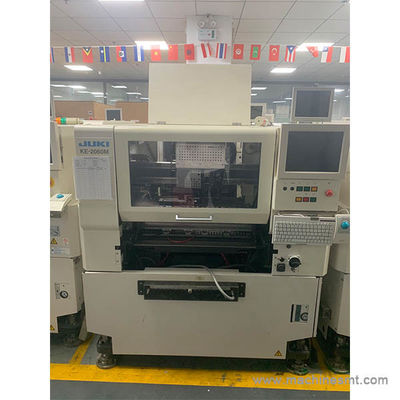

Juki KE-2050 2060 Utilisé pour le montage de circuits imprimés à haute vitesse

12 500 CPH : puce (centrage laser/tact effectif)
1 850 CPH : CI (centrage vision/tact effectif), 3 400 CPH avec option MNVC.
Une tête laser multi-buses (4 buses) plus une tête haute résolution (1 buse)
des composants de 0603 (0201) jusqu'à 74 mm carrés ou 50x150 mm
Option 0402 (01005) installée en usine.
Système de centrage par vision (avec éclairage inférieur, latéral et arrière, reconnaissance de billes et reconnaissance de fissures)


(1) La philosophie de base du support du placement haute densité le plus avancé est "plus rapide et plus précis" pour atteindre une technologie unique de placement haute densité et haute précision.
A. Haute performance de production :
Châssis haute rigidité : Augmente la rigidité de 40 % en intégrant les châssis de l'axe Y, ce qui améliore considérablement les performances de vibration, entraînant une augmentation de 20 % de l'efficacité réelle du placement.

Haute précision :
XY à double entraînement et tête de montage autonome : Pour l'unité XY, le système d'asservissement AC entièrement développé par JUKI et le système d'encodeur linéaire sont en contrôle en boucle fermée. Respectivement, la double commande moteur des axes X et Y, peut être à l'abri des effets de poussière et de température du placement haute vitesse et haute précision. De plus, chaque buse dispose d'un contrôle d'asservissement AC complètement indépendant pour le mouvement supérieur et inférieur de la tête de montage, et la hauteur de chaque buse peut être contrôlée avec précision. De plus, chaque buse est fixée à des angles différents, les buses ne s'affectent pas mutuellement.
b. Contrôle indépendant des axes Z / θ : le mouvement de chaque buse de haut en bas (axe Z), rotation (axe θ) par le contrôle indépendant du moteur d'asservissement AC. Ainsi, la buse ne peut pas être facilement affectée par un contrôle précis.

B. Compatibilité :
Compatible avec FPC : utilisation d'un nouvel éclairage OCC puissant, compatible avec FPC (circuit imprimé flexible). En combinant l'éclairage réfractif, la capacité de correspondance de l'identification de la marque du substrat est encore améliorée.

C. Haute qualité :
Technologie de placement par vide : la fonction d'aspiration automatique anti-dommages par vide d'origine JUKI peut empêcher l'assemblage près des composants, le vol de soudure.

L'entreprise s'engage :

Nous accordons une grande valeur à vos commentaires sur la qualité des informations, toutes les informations feront l'objet de réponses de qualité ;
Conformément aux exigences du contrat pour l'installation, la mise en service et la formation du personnel technique pour l'acheteur de l'équipement vendu.
Nous fournissons un support technique à long terme, notre société dispose d'un stock suffisant de consommables, si l'acheteur demande à commander des pièces de rechange, notre société peut les fournir en temps voulu.
