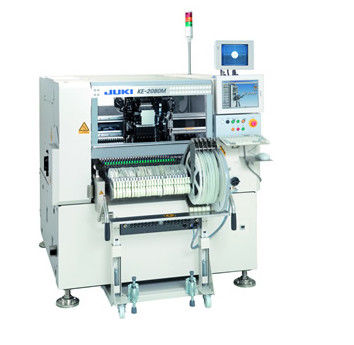

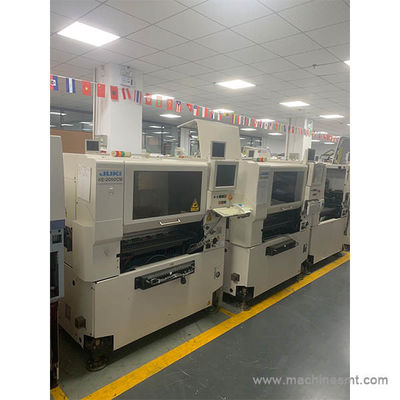

Juki 2000 FX Seies Used SMT Pick And Place Machine avec monteur flexible KE-2080
Caractéristiques
Le KE-2080 ultra-flexible peut placer un large éventail de composants allant de 0402 (01005) et IC,
Tout cela avec une précision et une vitesse de pointe.
La puce
20Le système de détection de la température de l'air doit être équipé d'un système de détection de la température de l'air.
16,700CPH ((centrage au laser/IPC9850)
C.I.
1,850CPH (centrement de la vision / tact efficace)
4860 CPH avec option MNVC.
Une tête laser multi-buse (6 buse) plus une tête haute résolution (1 buse)
D'un diamètre compris entre 0402 (01005) et 74 mm, composants carrés ou 50 × 150 mm
Système de centralisation de la vision (avec éclairage inférieur, latéral et arrière, reconnaissance de toutes les boules et reconnaissance par fractionnement)
|
Taille du tableau |
Taille M (330 × 250 mm) |
○ |
|
|---|---|---|---|
|
Taille en L (410 × 360 mm) |
○ |
||
|
Taille large en L ((510 × 360 mm) (en option) |
○ |
||
|
Étendue E (510 × 460 mm) *1 |
○ |
||
|
Taille du composant |
Reconnaissance par laser |
0402 (01005) ≈ 33,5 mm |
|
|
Reconnaissance visuelle |
Caméra standard |
□ 3 mm □ 74 mm ou 50 × 150 mm |
|
|
Caméra haute résolution (en option) |
1.0×0,5 mm*3 □48 mm ou 24×72 mm |
||
|
Vitesse de placement |
La puce |
Optimale |
0.178 secondes par puce ((20,200CPH) |
|
Le nombre de personnes concernées |
16,700CPH |
||
|
IC*4 |
1,850CPH |
||
|
|
|||
|
Précision de placement |
Reconnaissance par laser |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
|
|
Reconnaissance visuelle |
±0,03 mm (±0,04 mm lorsque l'on utilise le MNVC) |
||
|
Entrées d'alimentation |
Max. 80 sur 8 mm T/F*6 |
||
*1 Veuillez demander des détails sur le tableau de taille E.
*2 Lors de l'utilisation de MNVC. (option)
*3 Lorsqu'il est utilisé une caméra haute résolution. (option)
*4 Tact efficace: la vitesse de placement du CI indique une valeur estimée obtenue lorsque la machine place 36 QFP (100 broches ou plus) ou composants BGA (256 boules ou plus) sur une carte de taille M.
(CPH = nombre de composants placés pendant une heure)
*5 Valeur estimée lors de l'utilisation du MNVC (optionnel) et de la collecte simultanée des composants avec toutes les buses.
*6 y compris le changeur de plateau matrice, maximum 110.
