Réduction de l'humidité de l'air chaud
Caractéristiques:

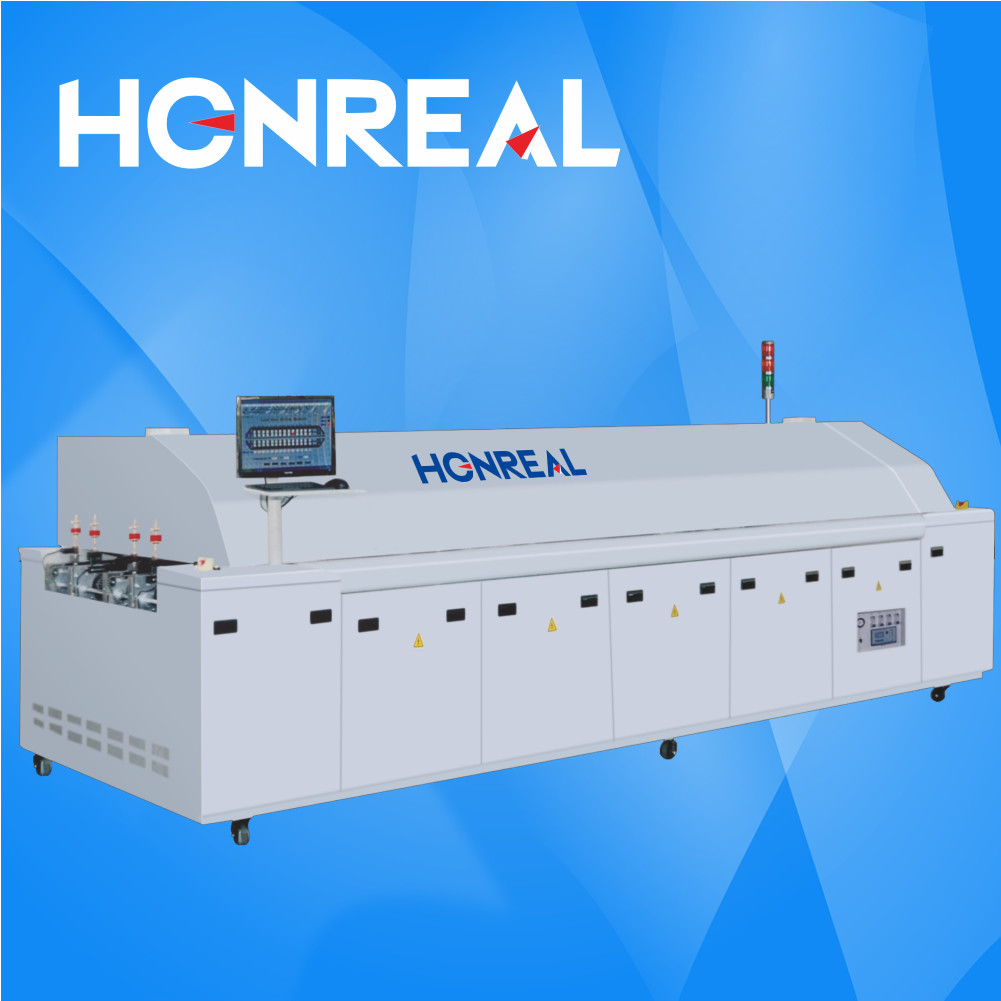

H estMachine de soudage à reflux d'azote de série R
1La conception modulaire de la zone de température rend l'entretien pratique et rapide.
2La conception du rail de guidage auto-étendant empêche en outre la déformation de provoquer la chute de la planche.
3La méthode de chauffage segmenté permet d'économiser de l'énergie et de réduire la consommation d'énergie.
4Une zone de refroidissement par air forcé constant étendue en haut et en bas
5. Le dispositif de récupération de flux répond aux exigences en matière de protection de l'environnement
6. La communication SMEMA permet le mode de fonctionnement automatisé
7Environ 70% de la machine utilise des accessoires de marque importés pour assurer la durabilité et la stabilité.
| Machines et appareils |
R8C |
Le numéro HR-10C |
| Zones de chauffage |
8 zones supérieures |
10 zones supérieures |
| les 8 zones inférieures |
les 10 zones les plus basses |
| Tunnel de chauffage |
3110 mm |
3890 mm |
| Dimension |
L5520*1430*1530 |
L6300*1430*1530 |
| Poids net |
environ 2760Kg |
environ 3060Kg |
| Puissance générale |
64 kW |
83 kW |
| Consommation d'électricité |
Approximativement 7-30 kW |
Approximativement 9 à 38 kW |
| Temps de montée |
20 minutes |
20 minutes |
| Type de contrôle |
Contrôle par PC + PLC |
| Méthode de chauffage |
Convection d'air forcée complète |
| Contrôle de la température |
Contrôle en boucle fermée PID, action SSR |
| Plage de température |
Ambiance - 300°C |
| Précision de la température |
± 1 °C |
| Unité de température |
± 1,5 °C |
| Réfrigération |
3 zones de refroidissement (en haut et en bas) |
| Méthode du convoyeur |
Convoyeur à bande et à chaîne à mailles |
| Hauteur du convoyeur |
900 ± 20 mm |
| Largeur maximale du PCB |
400 mm |
| Dégagement de PCB |
En haut / en bas 30 mm |
| Direction du convoyeur |
De gauche à droite |
| Vitesse du convoyeur |
Pour les véhicules à moteur à combustion |
| Levé à l'hameçon |
Poteaux électriques à vis |
| Communication vers le haut/vers le bas |
Le SMEMA |
| Énergie électrique |
380v,3ph,50hz |
Partie de la zone de température:
- La structure de circulation de l'air chaud est petite, le volume de l'air chaud peut être réglé par ordinateur.
- Moteur éolien importé résistant à haute température avec un volume d'air allant jusqu'à 70CFM.
- Étendre la longueur de la zone de température à 300 mm/zone de température
- Fil chauffant au nickel-chrome importé du Japon
- Plaque électrolytique de 3 mm d'épaisseur plaque de distribution d'air, distribution de chaleur uniforme
- Chauffage segmenté pour réduire la consommation d'énergie
- Conception unique avant et arrière de retour d'air pour éviter les températures croisées
- Fil de thermocouple importé du Japon
- Contrôle en boucle fermée PID, précision atteignant ±1°C
- Différence de température transversale jusqu'à 2°C
- La capacité de traitement CPK atteint 1.784

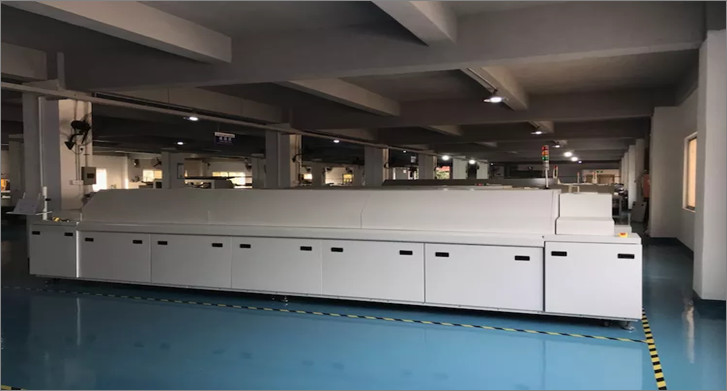

Installation et étalonnage
1.Environnement et conditions de travail
Je ne sais pas. Cet équipement doit être placé dans un atelier horizontal, sec et bien ventilé;
Je ne sais pas. Température ambiante: 5 à 45 °C;
Je ne sais pas. Humidité ambiante: 20 à 95%;
Je ne sais pas. L'alimentation électrique nominale: 380 V, 100 A (le câble d'alimentation doit être un câble en filets de 16 mm2), système à trois phases et à cinq fils;
Je ne sais pas. Un système de traction artificielle est installé aux deux extrémités de cet équipement. Le débit d'air du tube de traction est de 25 m3/min.
2Installation de matériel
Je ne sais pas. doit positionner l'équipement en fonction des besoins réels de production et de la situation pratique;
Je ne sais pas. Levez les pieds de cet équipement et simultanément niveler cet équipement en utilisant ces pieds
Je ne sais pas. Cet équipement doit être installé horizontalement.
3.Calibration
Tous les paramètres de cet équipement doivent être ajustés en fonction des exigences du client, telles que le produit, le taux de production et la pâte de soudure utilisée.Ces réglages comprennent la vitesse linéaire de la chaîne, la température de chaque zone, etc. Cet équipement a été calibré avant expédition.Il est seulement nécessaire de vérifier si votre alimentation est applicable à cet équipement à l'arrivée à votre usine.
Shenzhen Honreal Technology Co., Ltd est une entreprise nationale de haute technologie, spécialisée dans la recherche et le développement, la production et la vente d'équipements SMT.Le capital social de la société est de 5 millions.Avoir une équipe technique expérimentée et une excellente capacité d'innovation technique, Créer une meilleure chaîne d'approvisionnement des produits et une équipe de service et répondre aux différents besoins des clients est notre objectif à long terme.Nous allons répondre aux besoins des clients en comprenant les clients, en leur donnant la priorité et en fournissant des services précieux.
Questions fréquentes
Q:Comment pouvez-vous garantir la qualité de vos ventes?
R: Nous garantissons que chaque série de machines est soumise à des tests rigoureux avant d'être livrée à vous, afin d'assurer l'excellente performance de tous les produits.
Q: Comment se passe la formation?
A: Après avoir acheté nos machines, vos ingénieurs peuvent aller à notre entreprise ou il est si facile à utiliser
La machine doit être équipée d'un système de contrôle de l'usage.
Q: Je voudrais vous demander s'il est possible d'avoir mon logo sur le produit.
Nous espérons que vous savez que notre société Aogeo prend parfaitement en charge le service de logo personnalisé, nous le faisons.
Q: Est-il difficile d'utiliser ces machines?
R: Non, pas du tout. Pour nos clients précédents, au maximum 2 jours suffisent pour apprendre à utiliser les machines.
