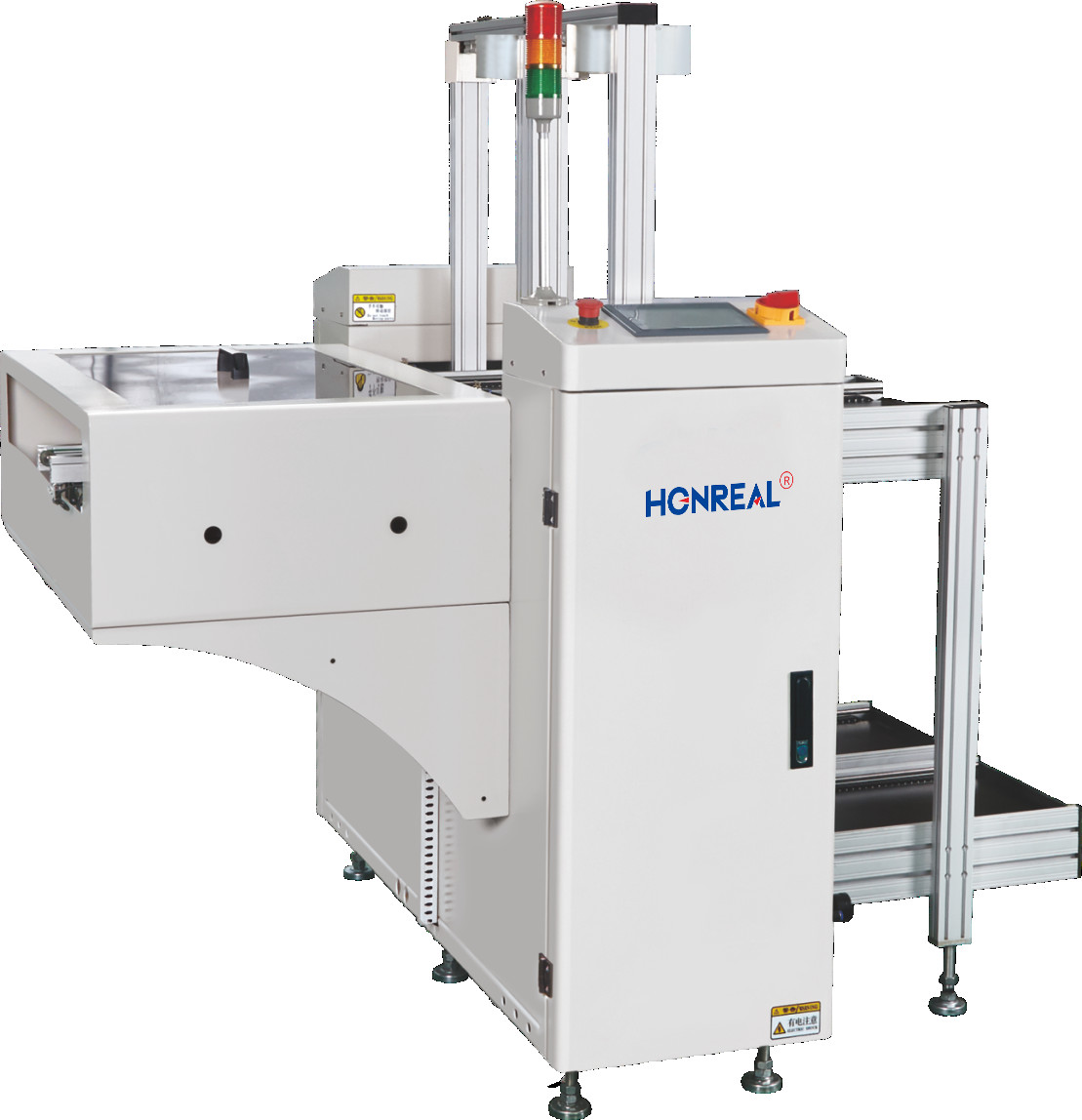

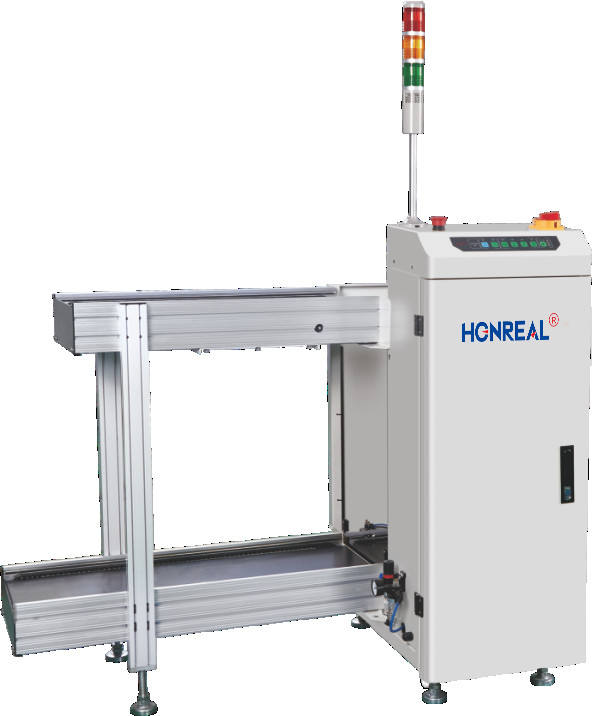

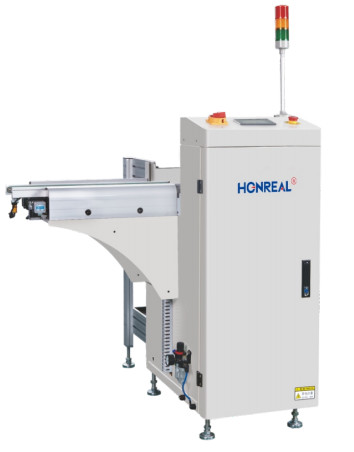

Déchargement à double voie automatique sur mesure pour la machine de manutention de PCB NG OK avec SMEMA pour la ligne d'assemblage SMT
Définition
Cet équipement est utilisé pour le fonctionnement de réception de la carte PCB de la ligne de production SMT,et il convient pour recevoir la carte NG et la carte OK après l'AOI derrière la machine de soudage par reflux.
Caractéristiques
1.Panasonic contrôle à écran tactile, facile à utiliser.
2.Design avec une structure ferme.
3Les pinces à air supérieure et inférieure assurent la position précise de la boîte de matériaux.
4Une conception spéciale de la trajectoire du gaz garantit que le panneau PCB ne soit pas poussé.
5- Avec le signal SMEMA.
|
Paramètres techniques
|
|
| Fonction | Cet équipement est utilisé derrière l'AOI, en recevant le signal AOI, le NG et le PCB OK stockés automatiquement séparément. |
|
Épaisseur des PCB
|
Min0,6 mm |
|
Numéro du magazine
|
Transport vers le haut: 1pcs, transport vers le bas: 1ps, (ou sur mesure) |
|
Sélectionnez les marches
|
1 à 4 ((de 10 mm d'écart entre les pas) |
|
Temps de chargement des PCB
|
Environ 6 secondes |
|
Temps de changement de charge
|
Environ 30 secondes. |
|
Direction du transport
|
De gauche à droite/de droite à gauche (facultatif) |
|
Hauteur du transport
|
900 ± 20 mm ((ou sur mesure) |
|
Pression de l'air
|
4 à 6 bar, MAX30L/minute |
|
Énergie électrique
|
100-230V CA (personnalisé) à phase unique, MAX 300V/A |
|
Les spécifications
|
||||
|
Numéro de modèle
|
Le groupe HR-250NG | Le groupe HR-330NG | Le groupe HR-390NG | Résistance à l'écoulement |
| Taille du PCB (L*W) mm | (50x50) ↓ 350x250) | Pour les appareils électroniques, la valeur de l'indicateur est la valeur de l'indicateur. | Le nombre d'heures de travail est le suivant: | Le nombre d'heures d'attente doit être supérieur ou égal à: |
| Taille de la machine (L*W*H) mm | 1700*1450*1200 | Le nombre de fois où les données sont utilisées | 2210 × 1730 × 1200 | Le coefficient d'erreur est le suivant: |
| Taille du chargeur ((L*W*H) mm | 355*320*563 | 460 × 400 × 563 | 535 × 460 × 570 | 535 × 530 × 570 |
| Le poids | 150 kg ou plus | 180 kg | 210 kg | 250 kg ou plus |
