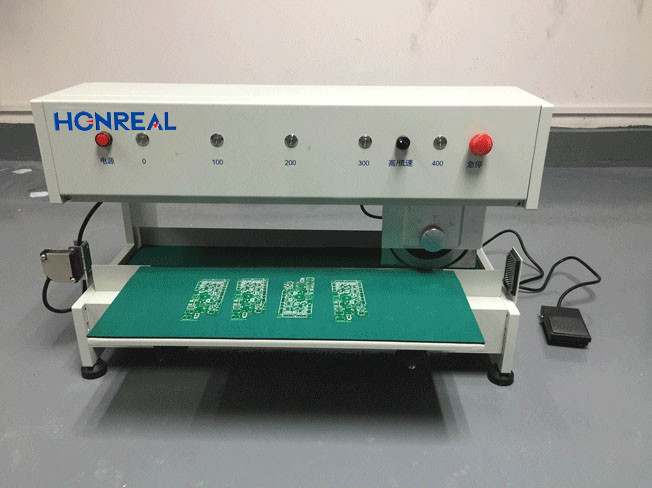

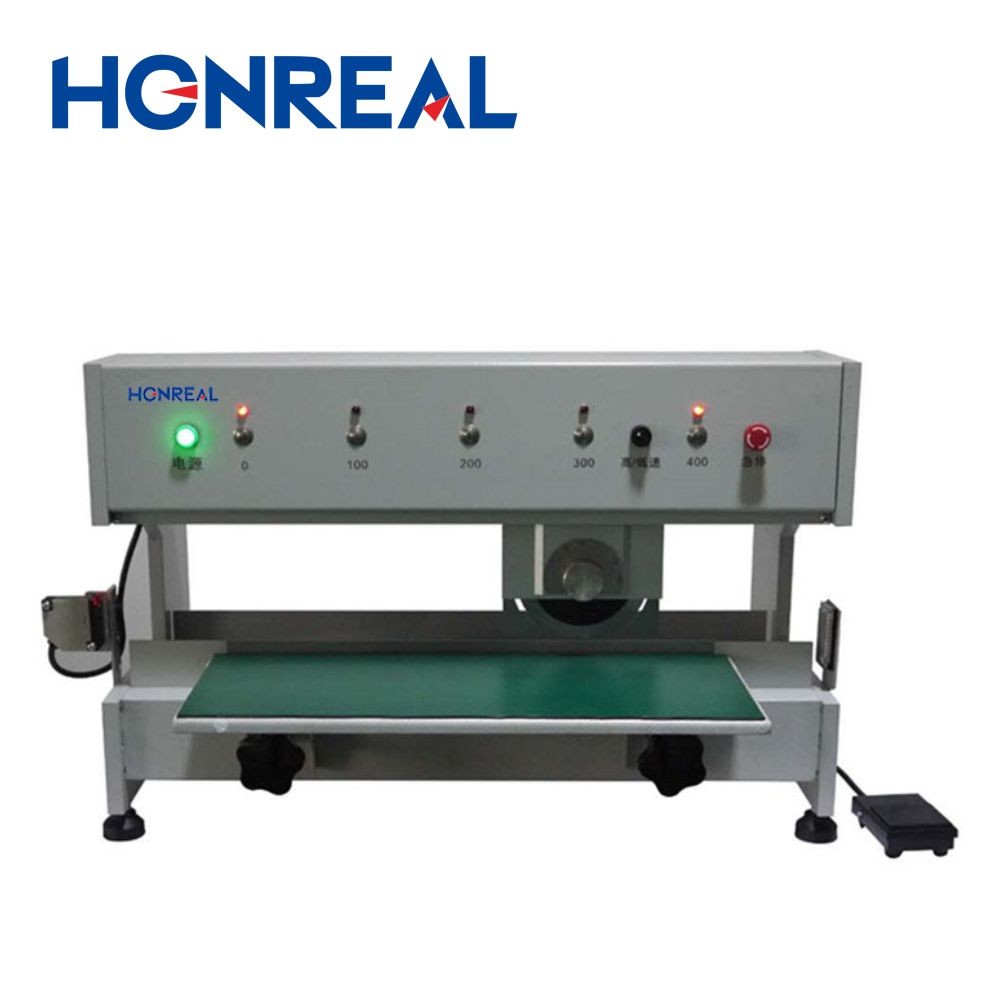

Machine de découpe de panneaux de PCB de petite taille V Machine de dépannage de panneaux de PCB de petite taille Pour la carte LED SMD en aluminium
Caractéristiques du produit:
1, machine de type d'alimentation est un utilisé sur la lame droite sous le couteau circulaire et la machine électrique, carte PCB, points de carte en aluminium comme "carte PCB par V rainure fixée à côté du couteau,points de mise en œuvre de l'opération de couteau sur la carte de commande de l'interrupteur à pied.
L'appareil utilise un moteur pas à pas pour séparer les grandes ou petites cartes PCB avec des rainures précoupées.
La longueur de division standard est de 400 mm maximum, qui peut être complétée sur mesure.
La course en mouvement (la longueur de la plaque de séparation) peut être réglée à l'avance, en réglant une plage de 0, 100,200400 mm.
2La vitesse du couteau est de 300 mm/s et 500 mm/s.
La clearance du couteau et du couteau peut être réglée facilement à la main.
3, le fonctionnement de la sécurité, la protection de la lame de couteau circulaire, ne pas le blesser, peut également être équipé d'un dispositif d'induction de protection de la sécurité, lorsque des personnes ou des corps étrangers dans la plage de travail,Arrêter de manger.
4"Il est fabriqué en matériau SKD-II importé du Japon, qui est dur et durable et a une longue durée de vie.
Peut séparer l'épaisseur des PCB: 0,5 mm -3,2 mm.
5,L'épaisseur du PCB restant dans la fente en V: épaisseur de plaque standard 1/3PC, MIN0,2 mm, MAX0,8 mm.
6"V profondeur de rainure C minimum 0,25 mm, augmentation des dimensions extérieures après séparation: 0,1 mm - 0,2 mm
7,Période d'utilisation: Convient pour toutes sortes de circuits imprimés, PCB, SMT avec plaque de base en aluminium à rainure en V, la segmentation du circuit imprimé à LED, l'article LED, pas de bavures, effet meilleur, plus rapide,ne pas endommager les composants de la carte de circuit.La lame d'acier importée à grande vitesse, longue durée de vie, est principalement utilisée dans l'industrie des LED, SMT, téléphone mobile/mp3, jouets électriques, toutes sortes d'industrie électronique, l'utilisation de l'industrie des PCB.
Spécifications fonctionnelles |
|
Fonction |
Le HR-3000 |
Taille de la machine (L × W × H) mm |
880*370*420 mm |
Blé |
le matériel SKD-II importé du Japon, |
Système de conduite |
Moteur pas à pas de la marque taïwanaise (ou sur mesure) |
Système de commande |
Recherche et développement indépendants (ou personnalisés) |
Vitesse du fuseau |
200 mm/s |
Plage réglable de la profondeur de la trappe arrière |
0 à 150 mm |
La plus grande largeur de coupe de PCB |
150 mm |
La plus grande longueur de coupe de carte PC |
400 mm |
Épaisseur des PCB |
00,5-3,2 mm |
L'épaisseur de la rainure en V |
0.25 à 2.0 mm |
lame circulaire |
à virage fin ±0-2 mm |
lame linéaire inférieure |
réglage de 0 à 50 mm |
Énergie électrique |
AC220V 50 à 60 Hz |
Le poids |
60 kg |
Application du projet
Qui sommes-nous?
Shenzhen Honreal Technology Co., Ltd se concentrent sur le domaine montage électronique de surface montage mondial depuis 15 ans. Nous sommes spécialisés dans la fourniture de différentes marques de SMT pick and place machines et pièces de rechange,four à reflux, machine à souder à ondes, équipement de manutention de PCB.choisir et placerest: FUJI,JUKI,Avec une équipe technique expérimentée et une excellente capacité d'innovation technique, créer une meilleure chaîne d'approvisionnement et une meilleure équipe de service,et répondre aux différents besoins des clients est notre objectif à long termeNous répondrons aux besoins des clients en les comprenant, en les mettant au premier plan et en fournissant des services précieux.
Questions fréquentes
1) LeC'est la première fois que j'utilise ce genre de machine, est-elle facile à utiliser?
Il y a un manuel en anglais ou une vidéo de guide qui vous montre comment utiliser la machine.
Si vous avez encore des questions, veuillez nous contacter par e-mail / skype / téléphone / service en ligne du commerçant.
2) LeComment va l'entraînement?
A: Après avoir acheté nos machines, vos ingénieurs peuvent aller à notre entreprise ou il est si facile à utiliser
La machine doit être équipée d'un système de contrôle de l'usage.
3) Les produitsJe voudrais vous demander s'il est possible d'avoir mon logo sur le produit.
Nous espérons que vous savez que notre société prend parfaitement en charge le service de logo personnalisé, nous le faisons.
4) Comment puis-je acheter cette machine chez vous? (très facile et flexible!)
A. Consultez-nous sur ce produit en ligne ou par e-mail.
B. Négocier et confirmer le prix final, l'expédition, les modes de paiement et autres conditions.
C. Vous envoyer la facture proforma et confirmer votre commande.
D. Effectuer le paiement selon la méthode indiquée sur la facture proforma.
E. Nous préparons votre commande sous forme de facture proforma après confirmation de votre paiement intégral.
Et 100% de contrôle de qualité avant expédition.
F. Envoyez votre commande par avion ou par mer.
