Caractéristiques et fonctions de l'équipement
1.1 En adoptant des moteurs de précision allemands et des guides linéaires, l'impression du support du grattoir tend à être plus stable;
1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;
1.3 Voltage total d'alimentation d'entrée: 220 V 50/60 Hz monophase, consommation électrique 100 W, affichage en ligne de l'état de fonctionnement;
1.4 La base d'impression peut être soulevée de 450 mm et fixée, ce qui la rend pratique pour le chargement et le déchargement des grattoirs et le nettoyage des mailles d'acier;
La base d'impression 1.5 peut être déplacée vers l'avant et fixée, ce qui facilite la correspondance de la position du motif de maille en acier pour obtenir de meilleurs résultats d'impression;
Le bras de support du cadre à 1,6 mailles peut être réglé à gauche et à droite séparément, adapté à une gamme d'impression de 470 à 750 mm;
La plateforme d'impression modulaire 1.7 est équipée d'une fente fixe et d'un code PIN de positionnement, faciles à remplacer et à localiser, adaptés aux opérations de substrat à une ou deux faces;
1.8 La méthode de relecture utilise un mouvement de bras de support de maillage pour coordonner la correction et l'ajustement X, Y et Z des matériaux imprimés (platens),rendre la correction pratique et simple;

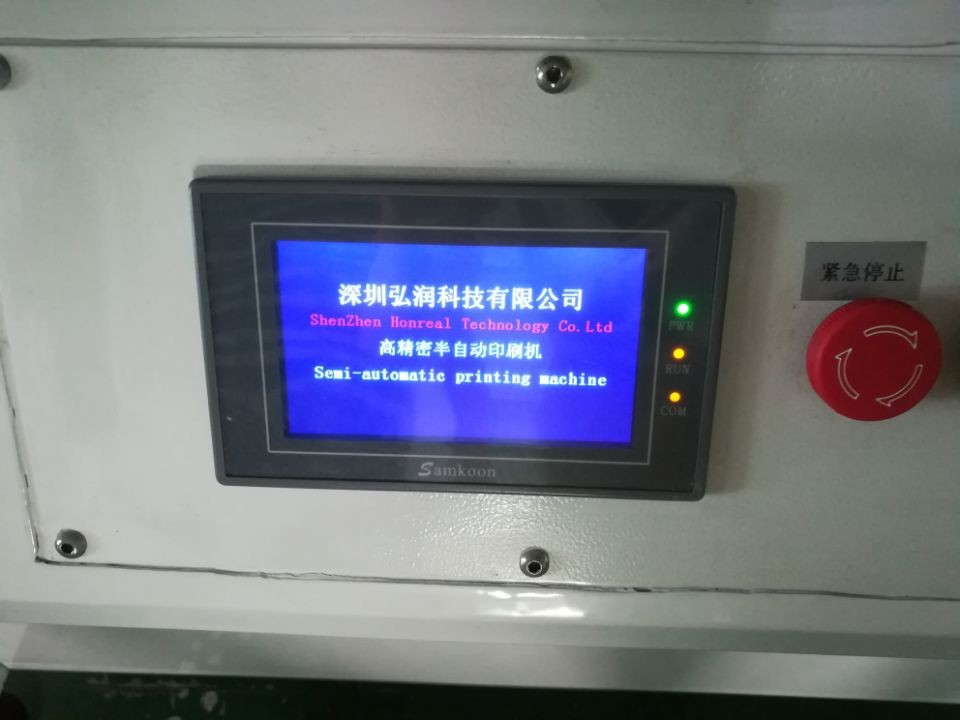

1.9 Prise en charge par Mitsubishi PLC, contrôle tactile par interface homme-machine, avec option d'impression simple/multiple, ainsi que méthodes manuelles ou automatiques;

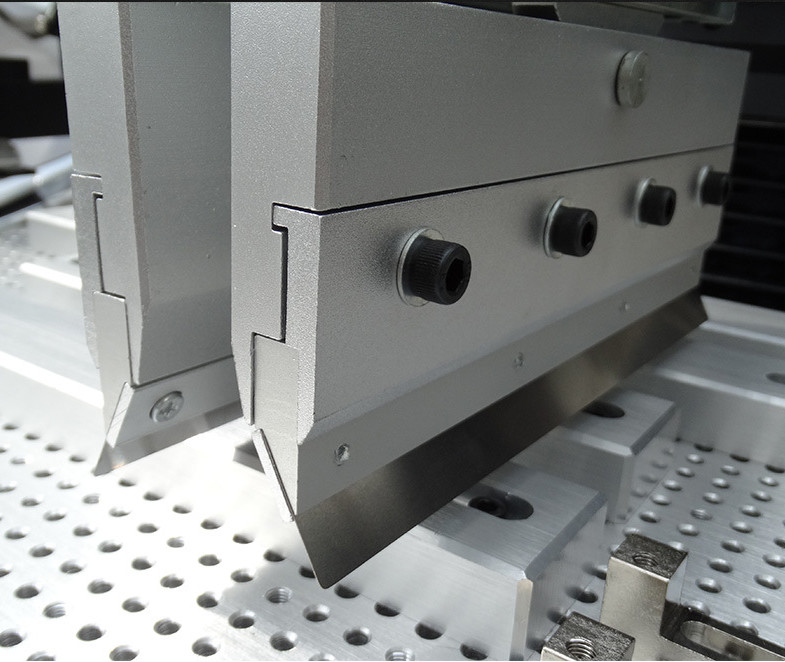

1.10 Le siège du grattoir peut être réglé d'avant en arrière et le grattoir d'impression peut être réglé + 150 selon les besoins de l'impression du produit;
1.11 En utilisant un cylindre Xingchen et un interrupteur de proximité magnétique, le banc de travail se déplace d'avant en arrière et la surface d'impression peut atteindre une précision de +0,001 mm en place;
1.12 Utiliser une pression d'air de 4 à 6 kg/cm2, une surface de table d'impression de 300x400 mm et 450x450 mm (adaptable à des tailles plus grandes), une précision d'impression de +0,05 mm, une répétabilité à la machine de +0,02 mm;
1.13 équipés d'une fonction de comptage automatique et d'un réglage de fréquence facilitant les statistiques de production;
Paramètres techniques | |
Fonction |

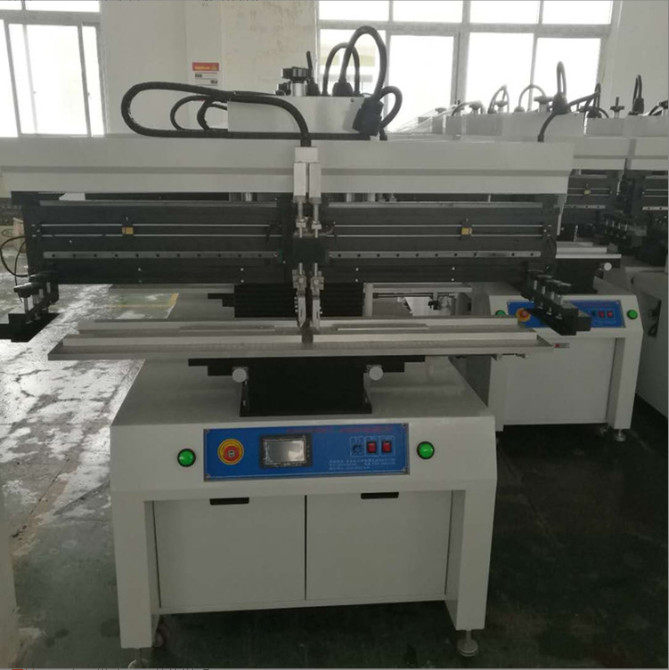

Cette unité est utilisée pour imprimer la pâte de soudure sur la carte PCB |
Taille de la table d'impression | 300 × 400 mm ((ou sur mesure) |
La taille du cadre | 370 x 470 mm, 420 x 520 mm, 550 x 650 mm |
Taille des PCB | 50x50 à 300x400 mm |
Épaisseur des PCB | 0.2 à 5.0 mm |
Position d'impression fixée | Placement du PCB à l'extérieur ou à la broche |
Réglage fin des plaques de lit | Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil et de l'état de l'appareil. |
Précision d'impression | ± 0,02 mm |
Précision répétitive | ± 0,05 mm |
Distance minimale | 0.35 mm |
Pression de l'air | 4 à 6 kgf/cm2 |
Énergie électrique | 220 V 50/60 Hz 100 W |
Les spécifications | ||||
Numéro de modèle |
RH-1068 | Le numéro de série HR-1068 | Le numéro de série HR-1068 | Le numéro de série HR-1068 |
Taille du PCB (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50 x 50) ~ ((300 x 1500) |
Taille des mailles d'acier (L × W) mm~(L × W) mm | Je ne sais pas si c'est vrai. | (370x470) ~ (((550x850) Je suis désolé. | Je ne sais pas. | Je ne sais pas. |
Taille de la table d'impression (L × W) mm | 300 × 400 | 300×650 | 300 × 1250 | 400 × 1550 |
Taille de la machine (L × W × H) mm | 860 × 760 × 1700 | 1060 × 760 × 1700 | 1660 × 760 × 1700 | 1960 × 760 × 1700 |
Le poids | 260 kg | 300 kg ou plus | 340 kg | 380 kg |
