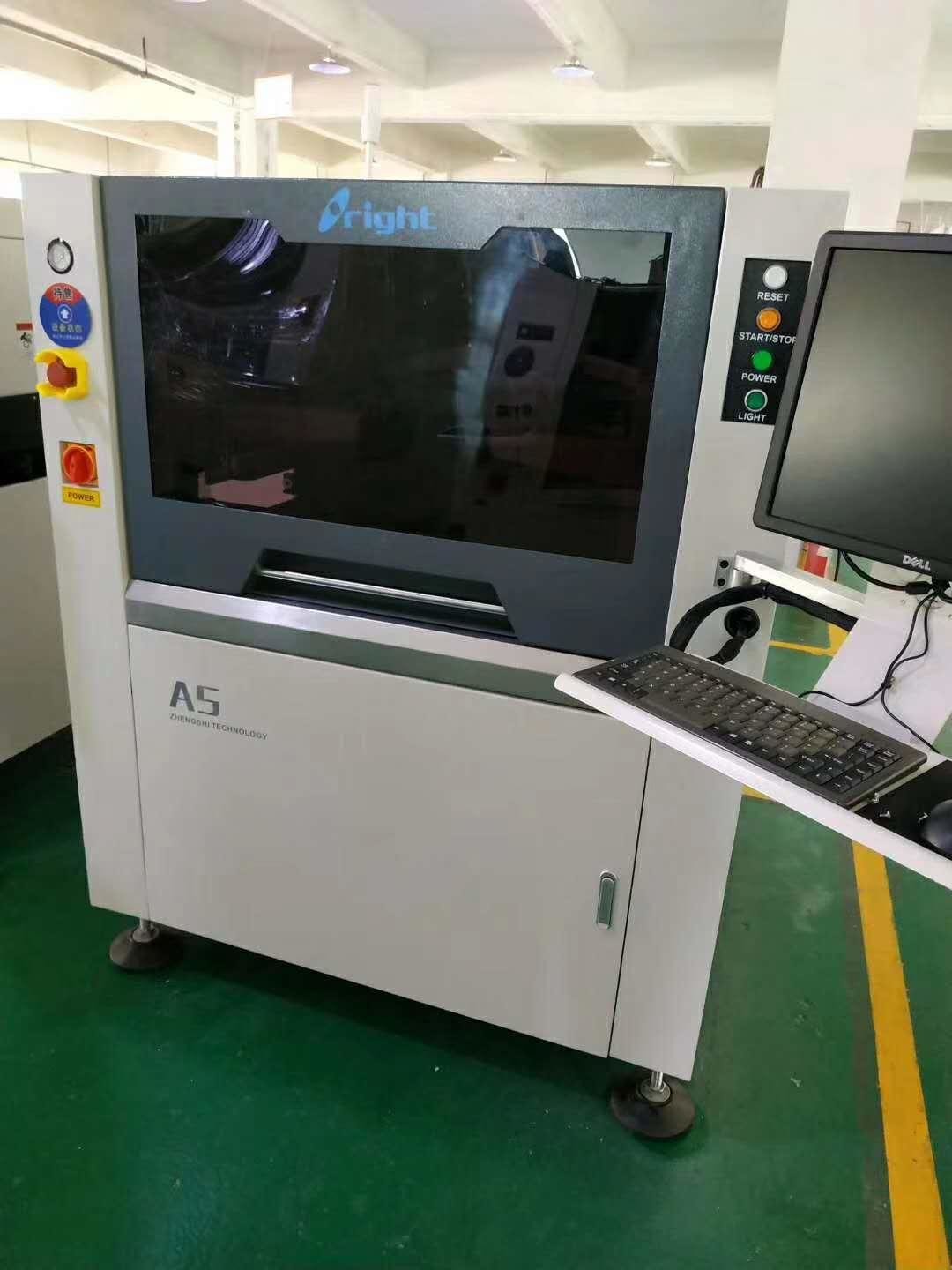

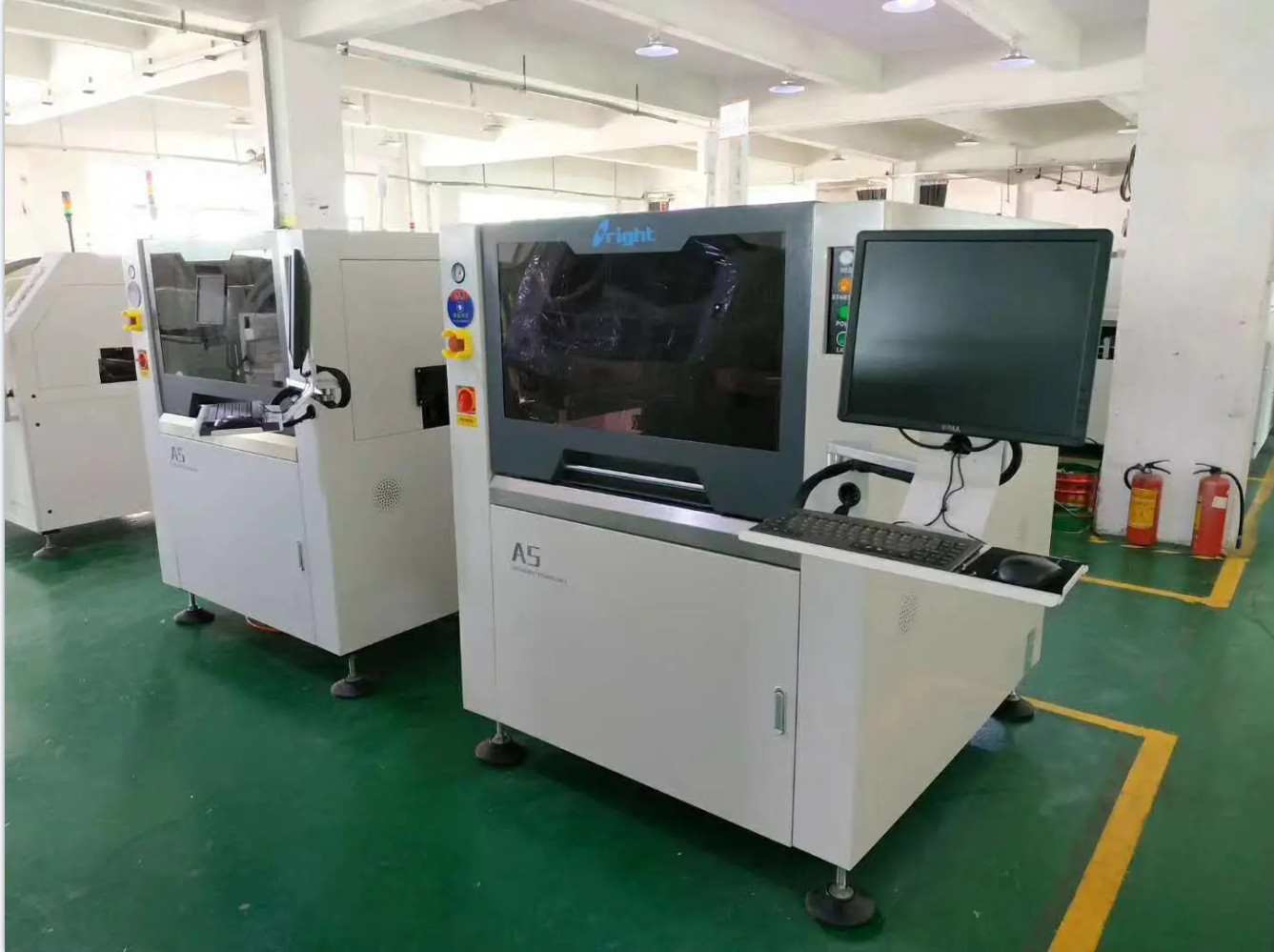

Imprimante à pochoirs en PCB entièrement automatique Imprimante à pochoirs automatique A5
Description du produit:
une conception humanisée;
Une large gamme d'applications, une grande polyvalence;
Système de nettoyage automatique à pulvérisation unique;
Structure à papier à essuie-glaces très efficace et économe en énergie;
Système unique de traitement d'image;
en mode de production d'impression intelligente;
La gamme d'impression: 400*340mm/510*340mm;
Adopter la plateforme internationale commune de liaison triaxiale UVW;
Taille de la machine: 1220X1355X1500 mm;
Options de la machine: fonction d'ajout automatique d'étain, fonction de détection automatique du bouchon de pochoir, fonction de distribution automatique, fonction de rétroaction de pression de la pince;
Fonction automatique MSE/SPI en ligne Fonction automatique de régulation de la température et de l'humidité.
Paramètre de l'équipement:
|
SLes cadres de crâne: |
Pour les autres types d'équipements, voir les notes de bas de page. |
|
La réflexion: |
25 à 40 mm |
|
Taille des PCB ((min à max) |
50*50~400*340 mm |
|
Épaisseur des PCB |
0.4 à 6 mm |
|
La couche de couche de PCB |
< 1% |
|
Hauteur de transport |
900 ± 40 mm |
|
Direction du transport |
De gauche à droite ou de droite à gauche |
|
Vitesse de transport |
Maximum 1500 mm/s Programmable |
|
Tête d'impression |
Deux têtes d'impression motorisées indépendantes |
|
Vitesse de décharge |
6 à 200 mm/s |
|
Angle de décapage |
60°/55°/45° |
|
Type de détergent |
Acier inoxydable (standard) Plastique |
|
Séparation par pochoir |
0.1 ~ 20 mm/sec Programmable |
|
Système de nettoyage |
Le système de détection de la pollution atmosphérique doit être équipé d'un système de détection de la pollution atmosphérique. |
|
Plage d'ajustement du tableau |
Pour les véhicules à moteur à combustion |
|
CCD FOV |
8*6 mm |
|
Inspection de la pâte de soudure |
Norme d'inspection 2D |
|
Retour sur la précision de position |
±0,025 mm |
|
Temps de cycle |
< 7s ((Excluant l'impression et le nettoyage) |
|
Changement de produit |
< 5 minutes |
|
Air requis |
4.5 à 6 kg/cm2 |
|
Poids de la machine |
Approximativement 1000 kg |
|
Dimensions de la machine |
1220*1355*1500 |
Service mondial
Pour l'installation de l'usine SMT, nous pouvons faire pour vous:
1Nous fournissons une solution SMT complète pour vous
2Nous fournissons la technologie de base avec nos équipements.
3Nous fournissons le service technique le plus professionnel.
4Nous avons une riche expérience sur la mise en place de l'usine SMT.
5Nous pouvons résoudre n' importe quelle question sur SMT.
