Circuits imprimés Pcb Machine à rayons X Composants électroniques Détecteur de rayons X BGA
  • Nom
  • Nom

Circuits imprimés Pcb Machine à rayons X Composants électroniques Détecteur de rayons X BGA

Quantité Minimale De Commande: 1 set
Prix: Négociable
Emballage Standard: Export wooden box packaging
Délai De Livraison: 20 work days
Mode De Paiement: T/T, Western Union,
Capacité D'approvisionnement: 50 Sets Per Month
Informations détaillées
Description du produit
Informations détaillées
Place of Origin
China
Nom de marque
Honreal
Certification
CE
Model Number
S-7200
Nom du produit:
Machine d'inspection à rayons X
Courant de tension:
90kv, 10 à 200 uA
Taille de foyer:
5μm
Région de représentation:
Pour les appareils à commande numérique
Angle d'inclinaison:
angle de vision de 0 à 90° (45° à gauche et à droite)
Dimension:
Le nombre d'étoiles est calculé en fonction de l'échantillon de gaz de combustion.
Mettre en évidence:

Détecteur de rayons X de circuits imprimés

,

Composants électroniques Pcb Machine à rayons X

,

Composants électroniques Détecteur de rayons X BGA

Description du produit

Composants électroniques, cartes de circuits imprimés, rayons X BGA, détecteur de rayons X


Description principale :

  1. Tube fermé de HAMAMATSU Japon.
  2. Détecteur importé de Corée Rayence.
  3. Micro-focus
  4. Taille du spot jusqu'à 5 µm
  5. Détecteurs d'images numériques à panneau plat CMOS haute résolution et ultra-résolution de 5" x 5" ou 4" x 3"
  6. Inclinaison de 60° pour une visualisation en angle oblique
  7. Plateau d'inspection de 22" x 18" avec rotation de 350°
  8. Le mappage couleur avec fenêtre de zoom permet de localiser et d'identifier facilement les défauts
  9. Mouvement de l'axe Z du tube à rayons X et du détecteur
  10. Paramètres kV et mA contrôlés par ordinateur
  11. Plateau X-Y à vitesse variable contrôlé par ordinateur (et rotation)
  12. Une interface graphique intuitive, simple en un clic, permet de créer des routines d'inspection avancées
  13. Tous les outils logiciels sont standard, y compris (mais sans s'y limiter)
  14. Détection de vides BGA et calculs automatiques
  15. Inspection par rayons X de câbles flexibles mobiles FPC
  16. Montage SMT et inspection par rayons X de PCB
  17. Enregistrement macro facile pour une programmation intuitive de type "pas à pas"
  18. Divers outils de mesure pour TH, rayon, surface, périmètre, etc.
  19. PC industriel avec système Windows, écran plat LCD 24"

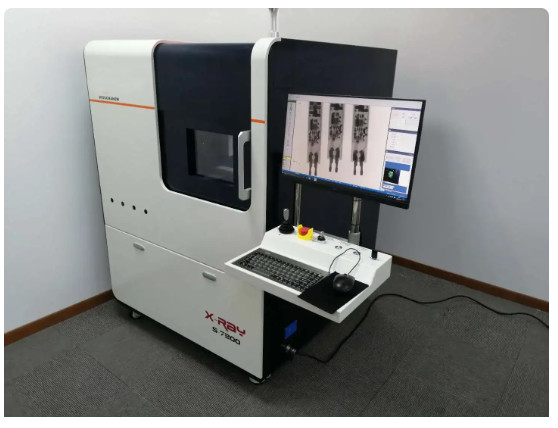

Machine à rayons X S7200 IC IGBT pour inspection de soudage et brasage Application principale :

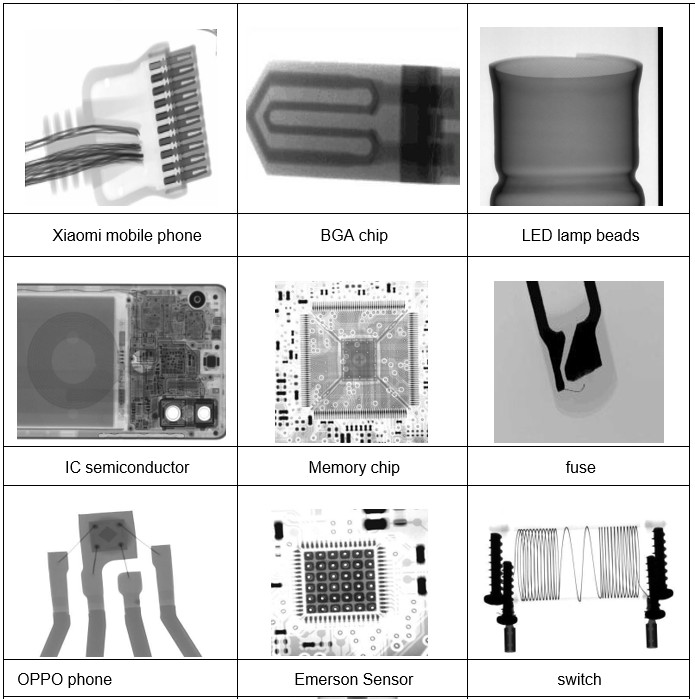

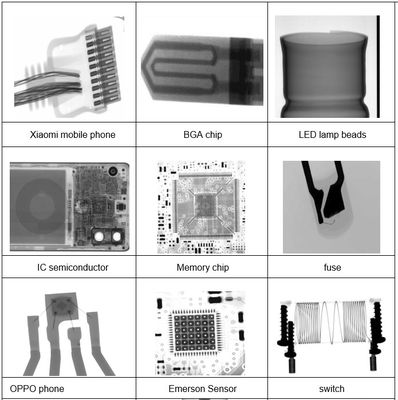

Calcul des bulles de soudure BGA

Inspection des fils de connexion internes des puces IC

Inspection de soudure de câbles flexibles mobiles PCB FPC

Inspecter les vides sous les joints

Inspection de PCBA BGA/IC LED, moulage sous pression en aluminium, connecteur de batterie


Paramètres de l'équipement


Classification Article Type Paramètres et fonctions






















Configuration matérielle




1


Type de marque

HAMAMATSU, Hamamatsu, Japon, Microfocus X-ray fermé

Source
Tension Courant 90kv, 10-200uA
Taille du foyer 5 µm
2,0 KW 8W








PCS

 Type de marque

iRAY, Silicium amorphe plat

Détecteur de panneau
Zone d'imagerie 130 mm × 130 mm

Unité photosensible

Taille

 85 µm
Matrice de pixels 1536 × 1536
Résolution 5,8 L/mm


Angle d'inclinaison

 Angle de visualisation de 0 à 90° (45° à gauche et à droite)
Fréquence d'images 20 ips
Rapport de grossissement

Grossissement géométrique de 150

fois



Ordinateur

 Marque de l'hôte 1

Ordinateur industriel

Configuration

 CPU : I5 6500 RAM : 8G, Disque dur : 1 To
Carte de contrôle de mouvement Googol, moteur, etc. Écran LCD FHD 24"







Plateforme de chargement

 Zone de chargement 520 mm × 520 mm
Zone d'inspection maximale 520 mm × 520 mm


Course de mouvement (axe Z)

 Panneau de détection Z1=300mm, Source de rayons X Z2=300mm
Course de mouvement (axe X) Axe X=510mm, Axe Y=405mm
Poids maximal de l'échantillon 10 kg
Méthode de contrôle du mouvement Joystick, souris et clavier, combinaison triple
Système de navigation Configuration

Hikvision Haute Définition

Caméra


Système logiciel


Introduction au logiciel


Propriété intellectuelle

 Développé indépendamment avec une propriété intellectuelle logicielle exclusive.














Fonctions du logiciel


Réglage automatique de l'image


Enregistrement des coordonnées de position et des informations de paramètres des points caractéristiques
Fonctionnalité de navigation automatique Facilite le déplacement rapide vers les points d'inspection


Fonction de calcul

 Capable de mesurer les bulles dans les produits électroniques/semi-conducteurs


Modèle d'algorithme

Modèles de détection personnalisables en fonction des exigences

Fonctionnalité d'édition de localisation
Permet d'atteindre facilement la détection de position multipoint Paramètres de la machine




Poids

 environ 1250 kg Alimentation
220V/50Hz Puissance maximale
2,0 KW Dimensions de l'équipement
1300 mm (L) * 1320 mm (l) *

1800 mm (H)

Dose de fuite de rayonnement
<1 µSv/h Sécurité des rayons X













1. Dose de fuite de rayonnement : < 1 µSv/h.

2. Le matériau de protection du boîtier est composé d'une structure acier-plomb-acier, et la fenêtre de la porte avant utilise du verre plombé pour la protection contre les radiations.

3. Fonction de verrouillage de sécurité : des interrupteurs de fin de course sont installés à toutes les positions de porte. Lorsque la porte est ouverte, la source de rayons X coupe automatiquement l'alimentation.

4. Utiliser des voyants lumineux pour indiquer l'état de fonctionnement de la source de rayons X.

5. L'équipement a obtenu le "Dossier d'exemption pour les radio-isotopes et les dispositifs à rayonnement".

Liste de configuration

N°

.

Nom

Quantité

Unité



Spécifications de configuration


1

Source de rayons X

 1 ENSEMBLE HAMAMATSU, Hamamatsu, Japon, Source de rayons X microfocus fermée 90KV 2
Ou par avion vers votre aéroport (Service porte à aéroport), environ 3 jours pour arriver. 1 Ou par avion vers votre aéroport (Service porte à aéroport), environ 3 jours pour arriver. Ou par mer vers le port maritime, exigence minimale de CBM : 1 CBM, environ 30 jours pour arriver.

3

Hôte informatique
1


PCS

 Ou par avion vers votre aéroport (Service porte à aéroport), environ 3 jours pour arriver.


Chambre de plomb et pièces mobiles

Moniteur

1
PCS Moniteur HD 24 pouces Ou par avion vers votre aéroport (Service porte à aéroport), environ 3 jours pour arriver. Chambre de plomb et pièces mobiles 1
ENSEMBLE Carte de contrôle de mouvement Googol, moteur, etc. Ou par avion vers votre aéroport (Service porte à aéroport), environ 3 jours pour arriver. Chambre de plomb et pièces mobiles 1
ENSEMBLE Développé indépendamment par WISDOMSHOW Ou par avion vers votre aéroport (Service porte à aéroport), environ 3 jours pour arriver. Ou par mer vers le port maritime, exigence minimale de CBM : 1 CBM, environ 30 jours pour arriver. 1
ENSEMBLE Développé indépendamment par WISDOMSHOW Ou par avion vers votre aéroport (Service porte à aéroport), environ 3 jours pour arriver. Ou par mer vers le port maritime, exigence minimale de CBM : 1 CBM, environ 30 jours pour arriver. 3. Fournissez-vous la garantie ? Qu'en est-il du service après-vente ?
2. Quelle est la méthode de livraison ? Combien de jours la machine nous parviendra-t-elle ? Nous expédierons la machine par DHL, Fedex, UPS, etc. (Service porte à porte), environ 5 jours pour arriver. Ou par avion vers votre aéroport (Service porte à aéroport), environ 3 jours pour arriver. Ou par mer vers le port maritime, exigence minimale de CBM : 1 CBM, environ 30 jours pour arriver. 3. Fournissez-vous la garantie ? Qu'en est-il du service après-vente ?


Circuits imprimés Pcb Machine à rayons X Composants électroniques Détecteur de rayons X BGA

Circuits imprimés Pcb Machine à rayons X Composants électroniques Détecteur de rayons X BGA

Garantie d'un an gratuite pour les pièces de rechange, support technique à vie.

Nous avons une équipe professionnelle après-vente, en cas de question, des vidéos d'assistance sont également fournies dans le service après-vente.

4. Si nous venons à votre usine, nous fournirez-vous une formation gratuite ?

Oui, nous vous souhaitons la bienvenue dans notre usine, nous organiserons une formation gratuite pour vous.

5. Quel est le mode de paiement ?

Nous acceptons les conditions de paiement : virement bancaire, WesterUnion, , etc.
