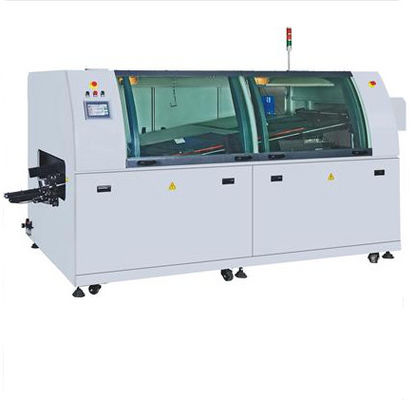

Machine de soudage à ondes sans plomb HR-300 LF
STD: contrôlé par écran tactile ; OPT: contrôlé par ordinateur
¤ Convient aux produits à faible densité de composants/exigence de rendement élevé
¤ Tête transversale de pulvérisation du fluxeur motorisé
¤ Les Japonais pulvérisent une buse de taille moléculaire fine
¤ 2 Préchauffageurs ; Air chaud + infrarouge
¤ Structure de préchauffage modulaire, pratique pour l'entretien
¤ SIEMENS PLC+PID en boucle fermée contrôlée
¤ Options de SUS 316L/ TA1 Titane soudeuse
¤ Pottes à souder manuelles vers le haut/vers le bas et vers l'intérieur/vers l'extérieur
¤ Différents types de doigts de soudure
¤ inclinaison de 4 à 7° réglable
¤ Nettoyeur automatique des doigts
¤ Refroidissement par air naturel par flux croisé
¤ STD: contrôlé par écran tactile; OPT: contrôlé par ordinateur
| Modèle | Le nombre de personnes concernées | Écran tactile HR-300LF |
| Dimension de la machine | L3750 × w1350 × H1550 mm | L3750 × W1350 × H1550 mm |
| Le poids | 800 kg | |
| Couleur | Couleur gris informatique | |
| Généraux | ||
| Commande principale | Contrôle par ordinateur+PLC | Contrôle du panneau tactile |
| Préchauffeurs | 2 | |
| Zone de refroidissement | 1 | |
| Le refroidissement du gradient de pente | Refroidis par air naturel:3-4°C/sec | |
| Exigence de gaz d'échappement | ≥ 3 m'/sec ×2 | |
| Besoin d'air comprimé | > 4 kg/cm2 | |
| Besoin de puissance | 3 câbles de phase 5 38oVac 50/60 Hz | |
| Consommation au démarrage | ≤ 20 kW | |
| Consommation régulière | ≤ 7 kW | |
| Temps de montée en puissance |
Préchauffage: environ 15 min. Le pot de soudure:environ 90 min. |
|
| Point de départ de la température |
Préchauffage: température ambiante de 200 °C Pottes à souder: température ambiante 300 °C |
|
| Régulation de la température | PID en boucle fermée contrôlée | |
| Précision de la température | ± 1°C | |
| Température à travers la déviation | ±2°C | |
| Flux d'air chaud | Approximativement 50CFM | |
| Largeur du processus | 50 à 300 mm | |
| Hauteur du processus | 750 mm ± 30 mm | |
| Vitesse du convoyeur | Pour les véhicules à moteur à combustion | |
| Dégagement du produit |
Référence aux rainures des doigts; Partie supérieure ≥ 100 mm;partie inférieure ≥ 15 mm |
|
| Fluxant | ||
| Tête de pulvérisation transversale | SMC conduite pneumatique de cylindre | |
| Taille moléculaire | 20 à 40 microns | |
| Diamètre de la buse de flux | 1.3 mm | |
| Capacité de flux | 20 litres | |
| Pâtes à souder | ||
| Capacité du pot | 300 kg ou plus | |
| Matériau du pot |
Acier inoxydable 316L (Option: Titane TA1) |
|
| Déplacement des vagues | Entre la puce et le lambda 36 mm | |
| Montant brut | 00,19 à 0,21 kg/h | |
Détails:
Système de préchauffage:
1Le préchauffage est un boîtier de chauffage en aciers inoxydables.Les éléments de chauffage sont disposés dans le boîtier et un capteur est placé sur le plafond du boîtier pour détecter la température de manière précise.
2Un tel préchauffage est destiné à chauffer rapidement les PCB revêtus de colophane et à activer le flux pour éliminer les contaminants (couches oxydées, taches d'huile, etc.) sur les joints, les surfaces métalliques et les conduites des composants.Ainsi, le flux est pleinement opérationnel.Ce procédé évapore également toute humidité contenue dans le flux, élimine tout solvant volatil et réduit les bulles pendant le soudage.il peut augmenter la température des PCB et des composants pour empêcher la déformation des PCB en raison d'une augmentation soudaine de la température pendant le soudage et l'endommagement des composants en raison d'une augmentation trop rapide de la température.
Maintenance quotidienne:
(1) Vérifiez régulièrement si la tension de la source d'alimentation est normale ou non.
(2) Si la température du préchauffage est trop élevée en raison d'anomalies,le système de contrôle coupera automatiquement la source d'alimentation du préchauffage et l'alarme sera activée pour protéger notre régulateur de température et les éléments de chauffageSi les températures indiquées par le thermomètre fluctuent trop violemment et ne peuvent atteindre un niveau stable,la raison peut être que les limites d'avertissement sont réglées trop bas (et doivent donc être réinitialisées à des valeurs plus élevées) ou que les interrupteurs sans contact sont cassés
Q:Comment pouvez-vous garantir la qualité de vos ventes?
R: Nous garantissons que chaque série de machines est soumise à des tests rigoureux avant d'être livrée à vous, afin d'assurer l'excellente performance de tous les produits.
Q: Comment se passe la formation?
A: Après avoir acheté nos machines, vos ingénieurs peuvent aller à notre entreprise ou il est si facile à utiliser
La machine doit être équipée d'un système de contrôle de l'usage.
Q: Je voudrais vous demander s'il est possible d'avoir mon logo sur le produit.
Nous espérons que vous savez que notre société prend parfaitement en charge le service de logo personnalisé, nous le faisons.
Q: Est-il difficile d'utiliser ces machines?
R: Non, pas du tout. Pour nos clients précédents, au maximum 2 jours suffisent pour apprendre à utiliser les machines.
