Machine de soudage automatique à ondes équipement de soudage automatique à double crochet
Machine de soudage par ondes de PCB HR-300E:
● Une conception de l'apparence simplifiée, une porte coulissante en verre spacieuse, facile à observer et à entretenir; une couleur harmonieuse, un concept de conception centré sur les personnes.
● Écran tactile, facile à utiliser.
● Le flux est atomisé par le pistolet de pulvérisation importé, et le mode de rotation est un moteur pas à pas.
● Système de suivi automatique des pulvérisations, zone de pulvérisation et temps s'ajustent automatiquement à la taille du PCB et ont la fonction de pistolet pulvérisateur de nettoyage automatique.
● Le préchauffage est conçu en modules de chauffage indépendants, avec un espace de préchauffage suffisant, une compensation thermique efficace et un préchauffage suffisant et uniforme.
● Le système de fourneau d'étain adopte le mode de chauffage externe, la conception de crête d'onde proche, l'angle de la buse réglable et le mode de fonctionnement standard et économe en énergie en option.et peut collecter automatiquementFacile à nettoyer.
● Le four en étain est une protection de l'environnement, une économie d'énergie, un rendement élevé et une température stable.
● La crête d'onde adopte une technologie de contrôle de conversion de fréquence, un contrôle hautement indépendant, un fonctionnement simple et un affichage numérique.
● La date et l'heure peuvent être réglées en fonction des besoins de fonctionnement pour le démarrage et l'arrêt automatiques.
● Avec fonction de comptage automatique du PCB, pratique pour la gestion de la production.
● Il est équipé d'une alarme sonore et lumineuse, d'une alerte texte et d'un arrêt d'urgence.
● Système de commande par PLC et écran tactile.
● Le pot de soudure est fait de titane, capable à 100% de la soudure sans plomb.
● Le client peut choisir le doigt "L" pour la palette, ou le doigt à double crochet pour le PCB.
| HR-300E - Spécifications | |
| Modèle | Le numéro HR-300E |
| Largeur du PCB | 50 à 400 mm |
| Capacité du pot de soudure | 250 kg ou plus |
| Puissance de fonctionnement/puissance générale | 9 à 10 kW/18 kW |
| Dimension | Le montant de l'allocation est calculé en fonction de l'importation de la marchandise. |
| Poids net | 800 kilos |
| Système de contrôle | Écran tactile + PLC |
| Moteur de convoyeur | 3Ph 220V, 90W |
| Vitesse du convoyeur | Le nombre de pièces de rechange doit être déterminé en tenant compte de l'état des pièces de rechange. |
| Capacité de flux | 60,5 litre |
| Capacité en alcool | 40,5 litre |
| Direction du convoyeur de PCB | De gauche à droite |
| Méthode de pulvérisation | moteur pas à pas, rail linéaire et pulvérisateur à glisser |
| Pulvérisateur | Japon ST-6 |
| Zone de préchauffage | 1 zone de préchauffage inférieure individuelle |
| Puissance de préchauffage | 7.5 kW par zone |
| Matériau de soudage | entièrement Ti |
| Appareils de chauffage à chaudière | Fer à fondre |
| Puissance de chauffage | 1.2KW*7PCS |
| Numéro de vague | deux ondes |
| Type de vague | Première vague de turbulences et deuxième vague Lambda |
| Temps de fusion | 60 minutes |
| Levé et abaissé | Le manuel |
| Pottes de soudure à l'intérieur et à l'extérieur | Moteurisé |
| Pompes de nettoyage des doigts | 1PH 220V 10W |
| Type de doigt | à double crochet |
| Matériau à doigts | - Je vous en prie. |
| Angle de soudure | 5 à 7° |
| Alimentation en air | 3 à 5 bar |
| Énergie électrique | 3PH 380V à 50 Hz |

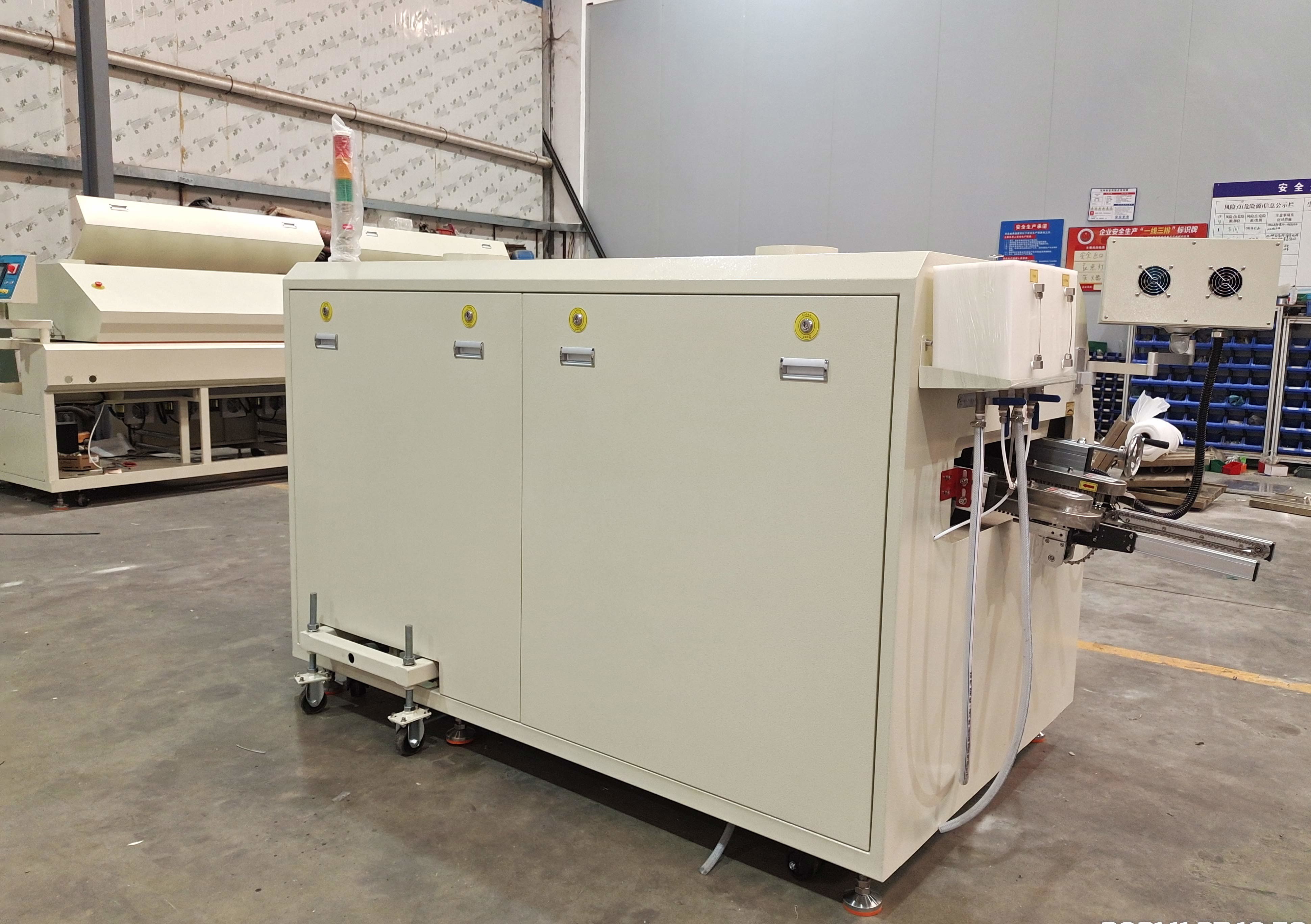

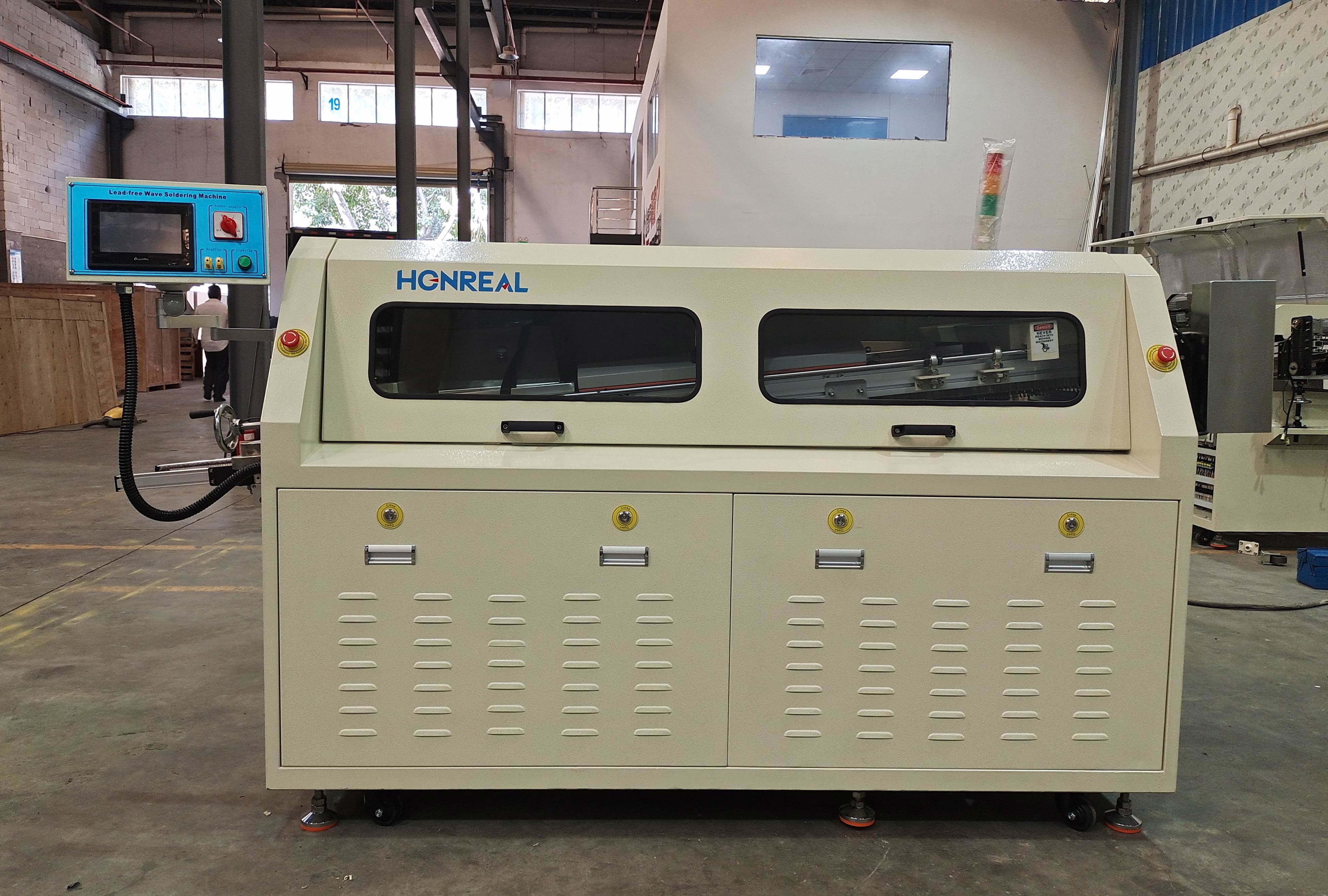

Photo présentation:
Site de l'installation:
1. Faire fonctionner la machine dans un environnement clair et ventilé pour éviter que la poussière ou d'autres éléments n'affectent la qualité du soudage;
2. Ne pas installer la machine à proximité de sources d'interférence électrique ou magnétique;
3Ne laissez pas l'entrée et la sortie de la machine face au ventilateur ou à la fenêtre avec vent pendant son installation.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
