Machine de soudage par ondes de PCB HR-300E:
1Le système de commande PLC et écran tactile peut économiser plus de 50 ensembles de paramètres.
L'interface conviviale est facile à utiliser, la température peut être réglée/enregistrée/modifiée sur écran tactile.
2.Le pulvérisateur de haute qualité offre des performances d'atomisation parfaites du flux.Il est entraîné par un stepper
Le moteur et le rail / le curseur, la vitesse de déplacement réglée sur l'écran tactile, le pilote pas à pas et le système de commande PLC font un
un mouvement en douceur et à faible bruit.
3La zone de préchauffage par convection aérienne forcée crée une chaleur suffisamment uniforme pour le PCB.
Le système de préchauffage facilite l'entretien,le moteur et le souffleur peuvent être démontés facilement à partir de
En bas, le chauffage peut être déplacé par derrière comme un tiroir.
4. adopter un chauffage en fonte pour le pot de soudure, son monté à l'extérieur du pot de soudure.
La durée de vie du pot de soudure est ainsi prolongée.
5Les deux hauteurs d'onde sont contrôlées individuellement par un transducteur.
La fréquence de l'alimentation du moteur à ondes est réglée sur écran tactile.
6Le pot de soudure est fait de matériau en Ti, capable à 100% de la soudure sans plomb.
7Le client peut régler l'heure d'allumage et d'arrêt de la machine avec le minuteur hebdomadaire.
8. Alarme lumineuse et sonore pour surchauffe et arrêt d'urgence.
9Le système de convoyeur à doigts peut former une ligne de soudure en ligne à travers un trou.
10.Le client peut choisir le doigt "L" pour la palette, ou le doigt double crochet pour le PCB.
11. N2 facultatif pour le pot de soudure
| HR-300E - Spécifications | |
| Modèle | Le numéro HR-300E |
|
Largeur du PCB |
50 à 400 mm |
| Capacité du pot de soudure | 250 kg ou plus |
| Puissance de fonctionnement/puissance générale | 9 à 10 kW/18 kW |
| Dimension | Le montant de l'allocation est calculé en fonction de l'importation de la marchandise. |
| Poids net | 800 kilos |
| Système de contrôle | Écran tactile + PLC |
| Moteur de convoyeur | 3Ph 220V, 90W |
| Vitesse du convoyeur | Le nombre de pièces de rechange doit être déterminé en tenant compte de l'état des pièces de rechange. |
| Capacité de flux | 60,5 litre |
| Capacité en alcool | 40,5 litre |
| Direction du convoyeur de PCB | De gauche à droite |
| Méthode de pulvérisation | moteur pas à pas, rail linéaire et pulvérisateur à glisser |
| Pulvérisateur | Japon ST-6 |
| Zone de préchauffage | 1 zone de préchauffage inférieure individuelle |
| Puissance de préchauffage | 7.5 kW par zone |
| Matériau de soudage | entièrement Ti |
| Appareils de chauffage à chaudière | Fer à fondre |
| Puissance de chauffage | 1.2KW*7PCS |
| Numéro de vague | deux ondes |
| Type de vague | Première vague de turbulences et deuxième vague Lambda |
| Temps de fusion | 60 minutes |
| Levé et abaissé | Le manuel |
| Pottes de soudure à l'intérieur et à l'extérieur | Moteurisé |
| Pompes de nettoyage des doigts | 1PH 220V 10W |
| Type de doigt | à double crochet |
| Matériau à doigts | - Je vous en prie. |
| Angle de soudure | 5 à 7° |
| Alimentation en air | 3 à 5 bar |
| Énergie électrique | 3PH 380V à 50 Hz |

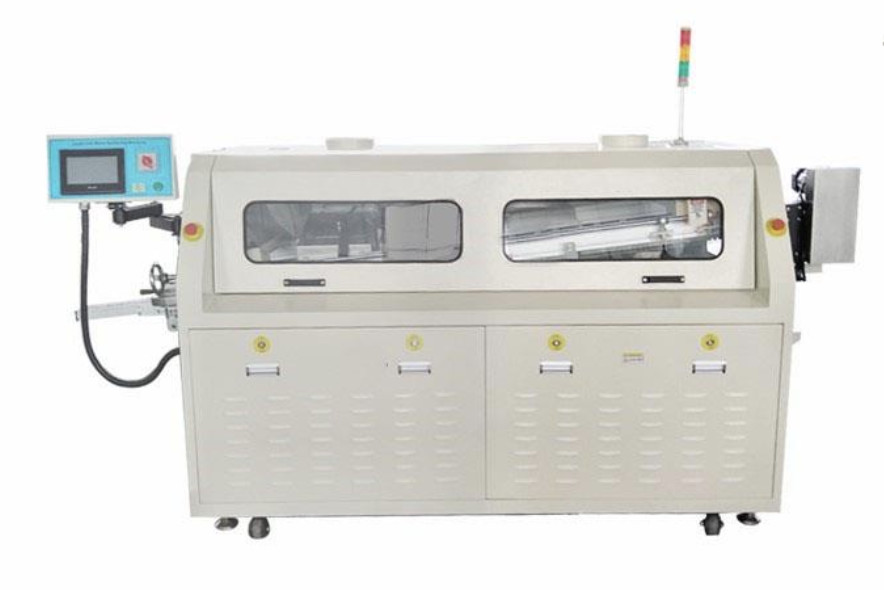

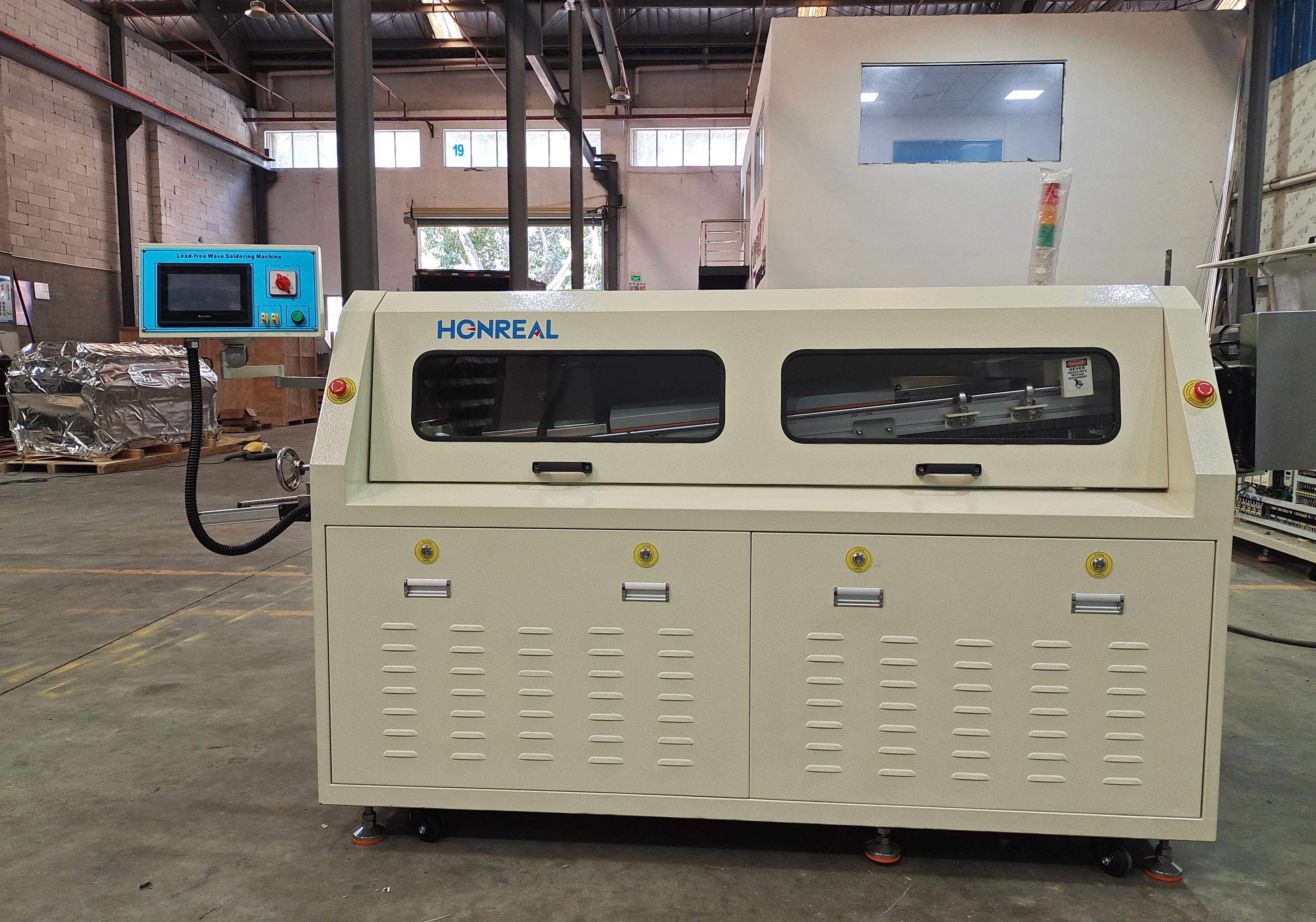

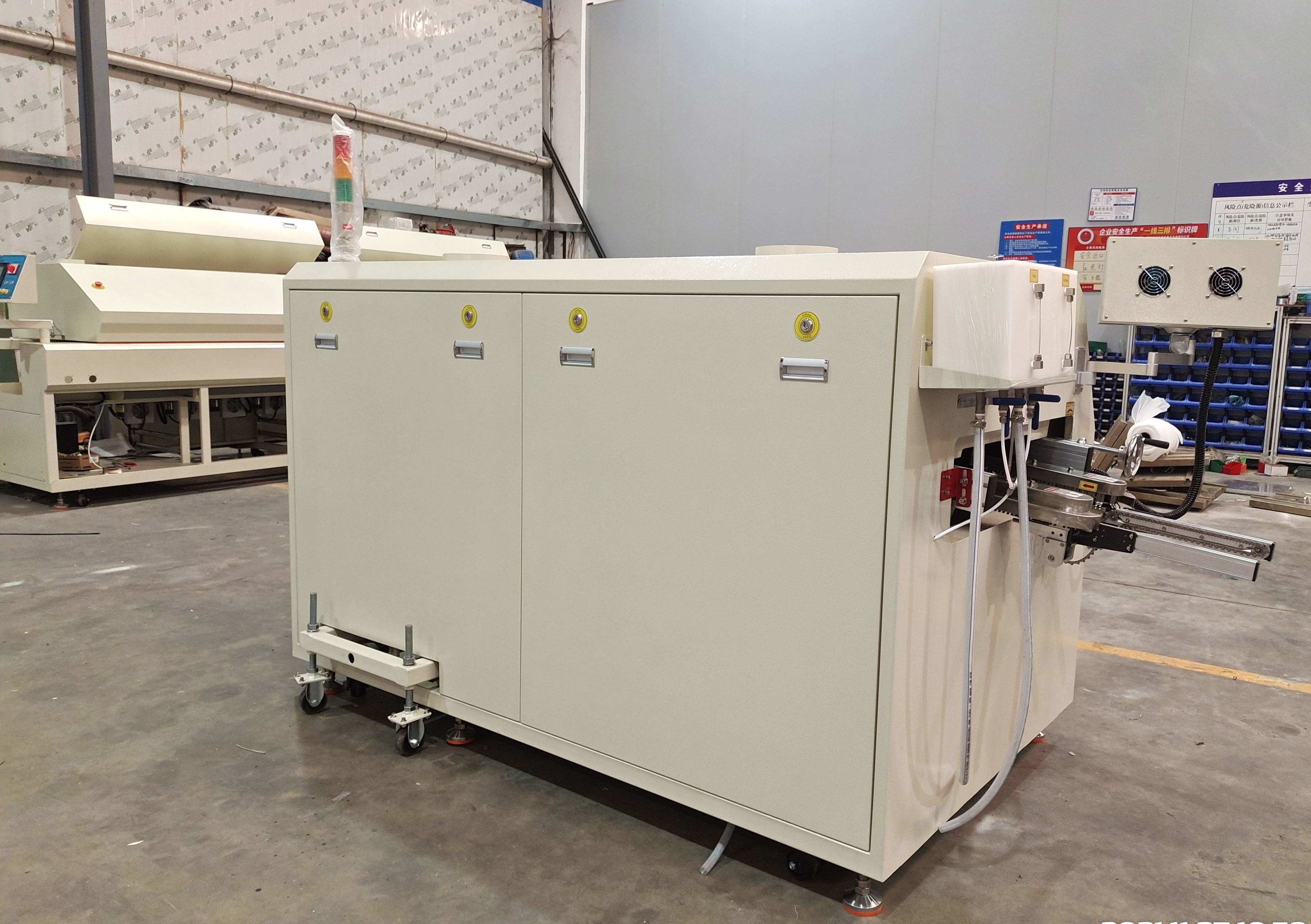

Photo présentation:
Environnement et conditions de travail:
1. L'équipement doit être placé dans un atelier à sol plat ventilé et sec;
2La température de l'environnement de travail doit être comprise entre 5°C et 45°C;
3. une alimentation électrique stable (bien mise à la terre par le plomb au sol) avec courant nominal doit être équipée et sa tension doit être enregistrée sur la plaque d'immatriculation;
Avant de l'allumer, vérifiez ceci:
1La puissance fournie est la puissance nominale de la machine ou non.
2. La machine est bien mise à la terre ou non;
3. Tous les composants électriques sont fixes ou non, le contact est grand ou non, et connectez ensuite chaque câble d'alimentation du système de commande.
Shenzhen Honreal Technology Co., Ltd est une entreprise nationale de haute technologie, spécialisée dans la recherche et le développement, la production et la vente d'équipements SMT.Le capital social de la société est de 5 millions.Avoir une équipe technique expérimentée et une excellente capacité d'innovation technique, Créer une meilleure chaîne d'approvisionnement des produits et une équipe de service et répondre aux différents besoins des clients est notre objectif à long terme.Nous allons répondre aux besoins des clients en comprenant les clients, en leur donnant la priorité et en fournissant des services précieux.
Q:Comment pouvez-vous garantir la qualité de vos ventes?
R: Nous garantissons que chaque série de machines est soumise à des tests rigoureux avant d'être livrée à vous, afin d'assurer l'excellente performance de tous les produits.
Q: Comment se passe la formation?
A: Après avoir acheté nos machines, vos ingénieurs peuvent aller à notre entreprise ou il est si facile à utiliser
La machine doit être équipée d'un système de contrôle de l'usage.
Q: Je voudrais vous demander s'il est possible d'avoir mon logo sur le produit.
Nous espérons que vous savez que notre société prend parfaitement en charge le service de logo personnalisé, nous le faisons.
Q: Est-il difficile d'utiliser ces machines?
R: Non, pas du tout. Pour nos clients précédents, au maximum 2 jours suffisent pour apprendre à utiliser les machines.
