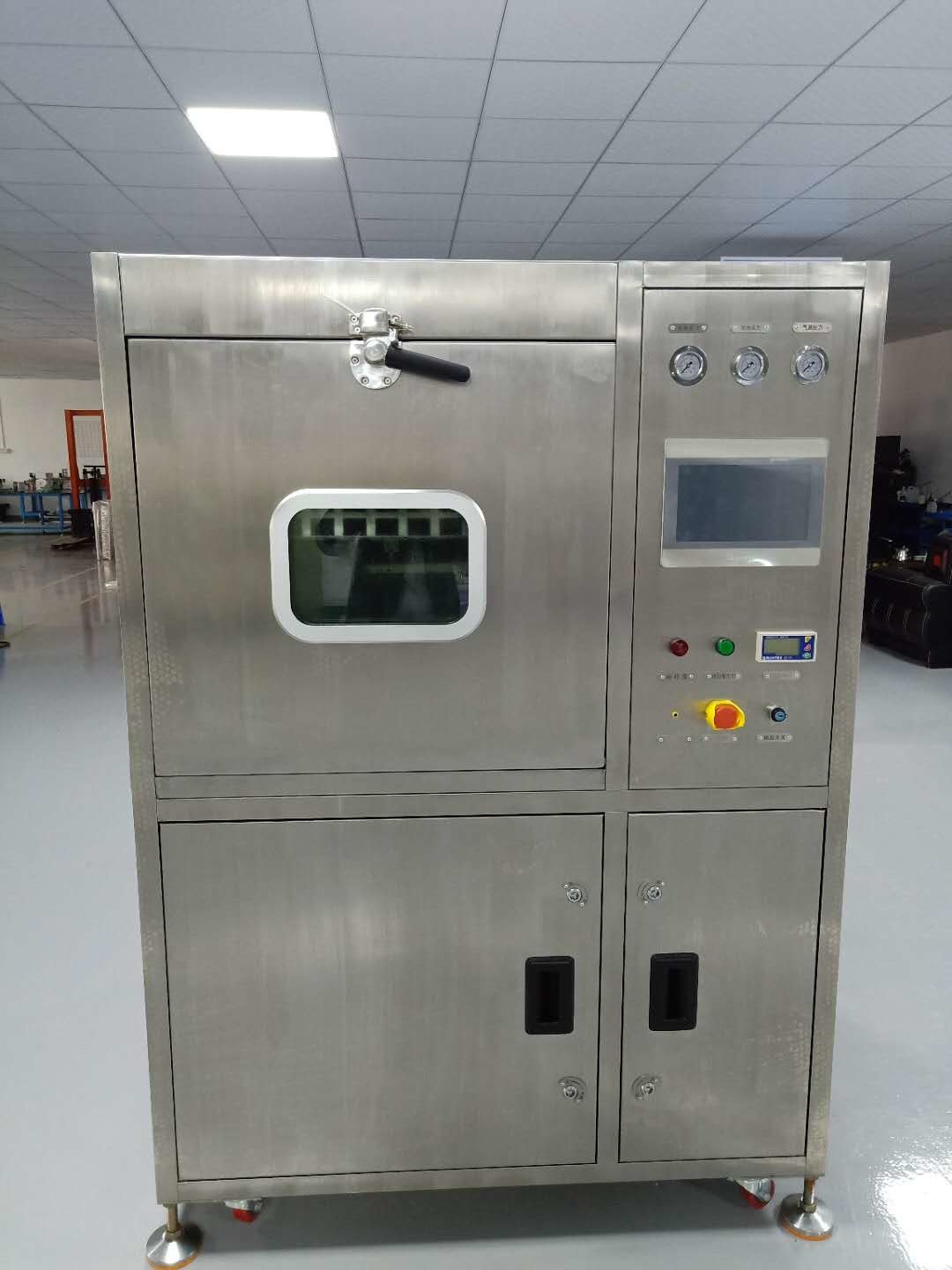

Machine de nettoyage des résidus de PCBA par flux et machine de rinçage à l'eau par DI
Caractéristiques:
1Par le flux de résine propre, le flux soluble dans l'eau, le flux non propre, la pâte de soudure et d'autres contaminations organiques et inorganiques.

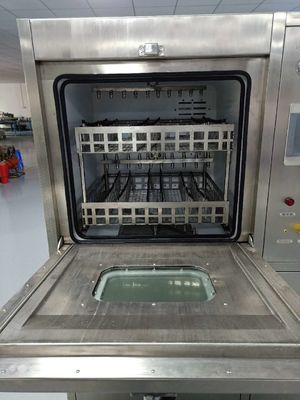

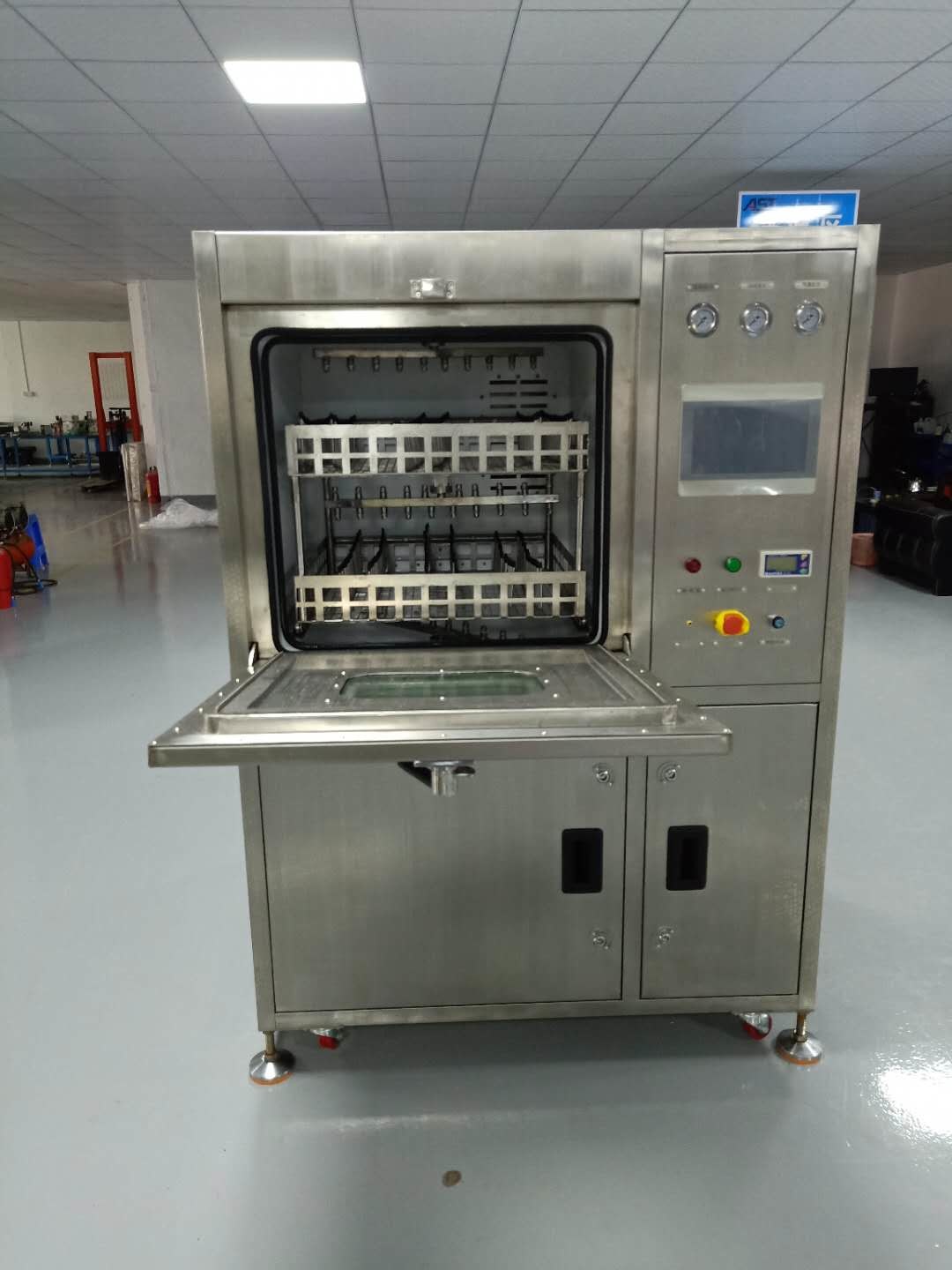

2.2 couches de panier de nettoyage: 610mm(L) ×560mm(W) × 100mm(H) x2 couches.
3L'état du processus est visible à travers une grande fenêtre d'observation.
4.Système de chauffage de détergent propre à une certaine température, augmenter l'efficacité du nettoyage et réduire le temps de nettoyage.
5.Interface d'opération facile, paramètres propres à définir rapidement. Différents mots de passe peuvent être définis.
6.Le filtre interne rend le détergent utilisé répété. Mesure en temps réel la résistivité de l'eau DI et contrôle de l'effet de nettoyage.
7Le détergent restant dans la pompe et les tuyaux est soufflé par l'air comprimé et retourné dans le réservoir de nettoyage.
8- Nettoyage de haut niveau, contamination ionique répond pleinement aux exigences de la classe IIPC-610D I.
9Structure entièrement en SUS304, très ferme et attrayante.
Paramètres techniques:
Contenu | Paramètre |
Numéro de modèle | Résultats de l'enquête |
Taille de la surface propre | L610*W560*H160mm 2 couches |
Capacité du réservoir de concentration | 30 litres |
Capacité du réservoir de dilution | 70 litres |
Capacité du réservoir de pulvérisation | 17 à 23L |
Puissance du chauffe-eau par pulvérisation | 6 kW |
Temps de nettoyage | 0 à 99 minutes (réglable) |
Température de nettoyage (liquide) | Température ambiante ~ 75°C (réglable) |
Temps de rinçage | 1 minute/temps ((1 à 59 fois/réglable) |
Température de rinçage (eau de DI) | Température ambiante ~ 75 °C (réglable) |
Temps de séchage | 0 à 99 minutes (réglable) |
Plage de surveillance de la résistance | 0 à 18 M |
Puissance du réchauffeur de réservoir de solvant | 9 kW |
Température de séchage | Température ambiante ~ 99 °C/ (réglable) |
Puissance du chauffe-eau à séchage/KW | 6 kW |
Pression d'injection | Le nombre de fois où la valeur de l'échantillon est supérieure à 0,01 |
Filtre de qualité chimique |
0.22μm (particules de filtre: pâte de soudure, colophane, flux et les contaminants) |
Filtre à eau | Interface de type jonction rapide de 1 pouce |
Port de décharge chimique | Interface de type jonction rapide de 1 pouce |
Mesureur de pression en temps réel | 3 PCS (buse/eau de DI/déchets) |
Pompes à pulvérisation horizontales | 5.5 kW |
Taille du port d'échappement | Le nombre de points de contact doit être le même que le nombre de points de contact. |
Source d'alimentation par air | AC380V 50HZ 65A/0,45MPa à 0,75MPa |
Poids net | 400 kg |
Dimension | L1400*W1350*H1830 mm |
Shenzhen Honreal Technology Co., Ltd est une entreprise nationale de haute technologie, spécialisée dans la recherche et le développement, la production et la vente d'équipements SMT..Le capital social de l'entreprise est de 5 millions. Depuis la création de l'entreprise, Honreal a persisté dans le développement de la technologie comme le noyau, la qualité comme sa survie,recherche et développement indépendantsAprès des efforts continus, elle détient un certain nombre de brevets d'inventions de haute technologie.
Q1: Quelle est la durée du cycle deRésultats de l'enquêteUne machine à nettoyer?
R1: Au total 30 à 45 min. Laver 10 min + rincer 10 min + sécher 10 à 25 min.
Q2: Dans quel liquide peut-on utiliserRésultats de l'enquêtePour nettoyer le PCBA?
A2: L'eau à base de PCBA est utilisée pour le lavage liquide, le rinçage à l'eau par DI.
Q3: Avoir beaucoup de pcbas peutRésultats de l'enquêtenettoyé en un cycle?
A3: L200*W100mm taille PCBA par exemple, il peut nettoyer 30~40pcs.
Q4: Les PCBA doivent-ils cuire après le lavage, le rinçage et le séchage dans la machine?
R4: Bien sûr, les PCBA après nettoyage doivent être mis dans un four électrique et cuits pendant 2 heures à 100 ~ 110 ° C ou 4 heures à 80 ~ 90 ° C pour rendre le PCBA totalement sec.
Comparer les images avant et après le nettoyage:
