Caractéristiques:

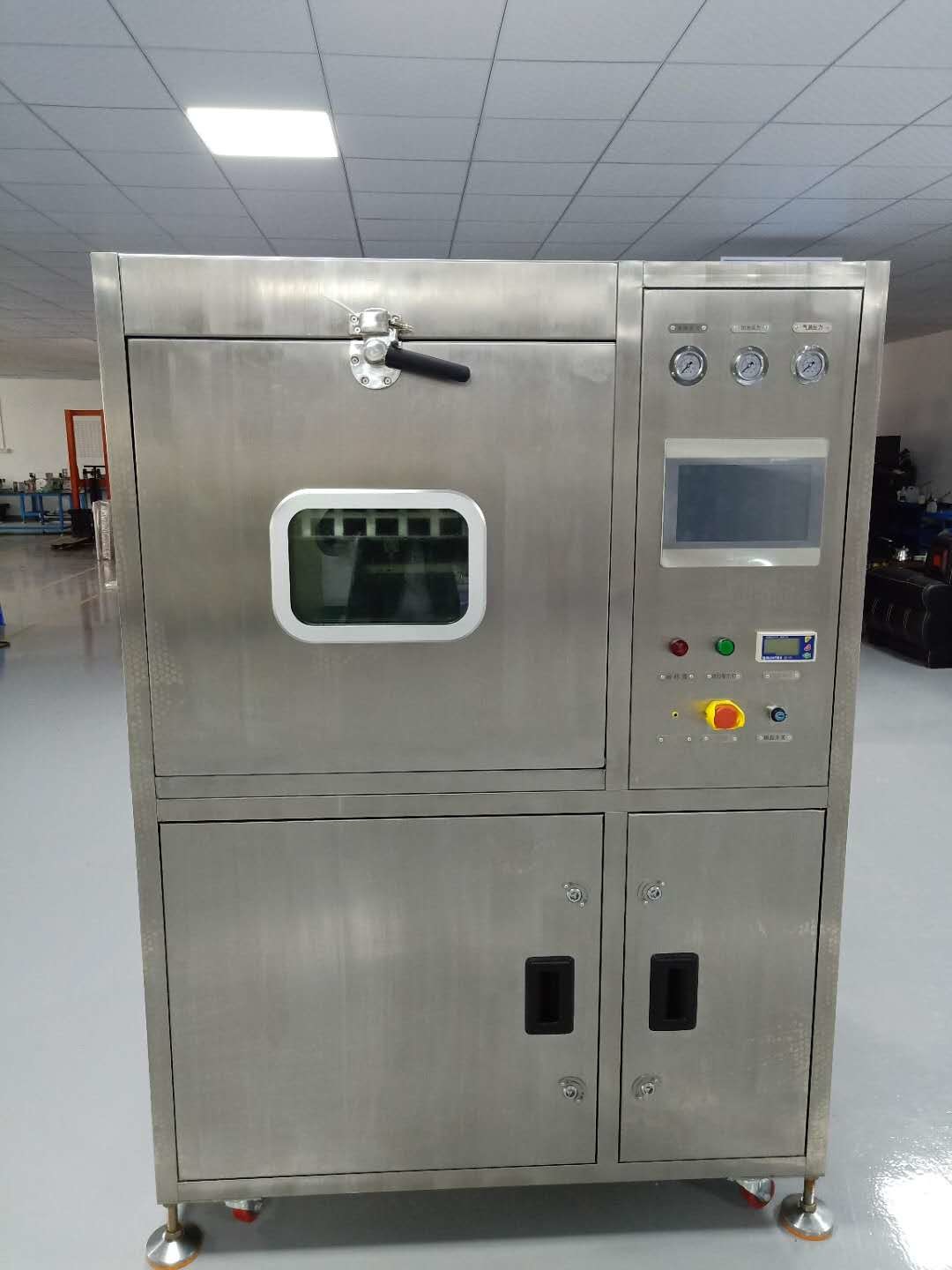

1. l'ensemble du processus visible: le processus de nettoyage peut être vu à travers la vitre avant et la lumière LED.
2. mode de nettoyage automatique: nettoyage, rinçage, processus à sec peut être complété dans une armoire et une machine compacte.

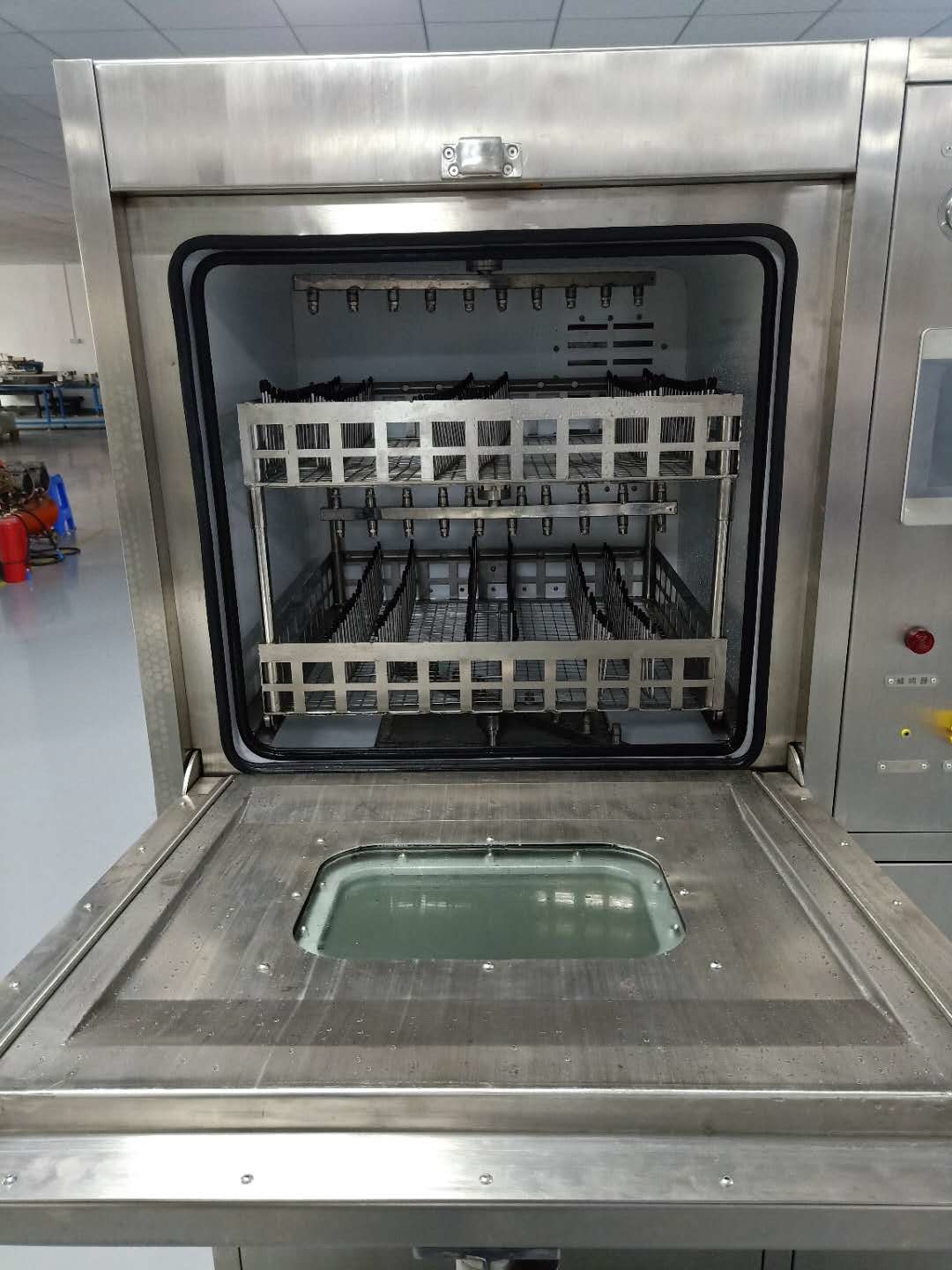

3. la conception la plus scientifique de la buse: l'utilisation d'une distribution incrémentielle gauche et droite --- pour améliorer l'efficacité du nettoyage,La répartition de la dislocation supérieure et inférieure - résoudre complètement le nettoyage de la zone aveugle;
4. la conception réglable de la pression de la buse: pour résoudre le petit et léger problème de PCBA dans le pulvérisateur à haute pression dans les conditions de collision et d'éclaboussure;
5. le système de chauffage standard du réservoir de dilution: améliorer considérablement l'efficacité du nettoyage; raccourcir le temps de nettoyage;
6. un système de nettoyage complet: pour SMT; THT PCBA après soudage de la surface de la résine résiduelle, flux soluble dans l'eau,Flux / pâte de soudure non propre et autres polluants organiques et inorganiques pour un nettoyage complet et efficace;
7. dilution de nettoyage pratique à ajouter: peut être ajoutée manuellement, mais aussi en réglant le rapport (5% à 25%) automatiquement avec de l'eau DI et du liquide chimique (en option);
8Un réservoir temporaire et un système de chauffage auxiliaire: un réservoir temporaire est utilisé pour stocker l'eau de dilution et l'eau de DI.
Au cours du processus de nettoyage, la pompe à air absorbe la dilution sous forme de bronzage de dilution et envoyer au réservoir temporaire, puis la pompe à laver absorber la dilution du réservoir temporaire pour nettoyer PCBA.la pompe à air absorbe la dilution du réservoir temporaire et la renvoie au réservoir de dilution.
Au cours du processus de rinçage, la pompe à air absorbe l'eau DI de la machine de production d'eau DI et l'envoie dans un réservoir temporaire, chaque fois après le rinçage, l'eau DI sera déchargée du réservoir temporaire.L'eau de rinçage peut être chauffée au besoin;
9. Moins de coûts d'exploitation: le filtre intégré permet une utilisation répétée de la dilution.souffler le détergent résiduel hors du tuyau et de la pompe , ce qui permet d'économiser 50% de dilution.
10La fonction de compensation de la concentration liquide est:la concentration de dilution sera de plus en plus faible après utilisation répétée, ce qui affectera l'effet de nettoyage et l'efficacité de nettoyage du PCBA, à ce moment, il est nécessaire d'ajouter un peu de liquide concentré au réservoir de dilution pour compenser la concentration de dilution.la concentration liquide ajoutée peut être ajustée en fonction de la situation réelle.
Paramètres techniques:
| Contenu | Paramètre |
| Numéro de modèle | Résultats de l'enquête |
| Taille de la surface propre | L610*W560*H160mm 2 couches |
| Capacité du réservoir de concentration | 30 litres |
| Capacité du réservoir de dilution | 70 litres |
| Capacité du réservoir de pulvérisation | 17 à 23L |
| Puissance du chauffe-eau par pulvérisation | 6 kW |
| Temps de nettoyage | 0 à 99 minutes (réglable) |
| Température de nettoyage (liquide) | Température ambiante ~ 75°C (réglable) |
| Temps de rinçage | 1 minute/temps ((1 à 59 fois/réglable) |
| Température de rinçage (eau de DI) | Température ambiante ~ 75 °C (réglable) |
| Temps de séchage | 0 à 99 minutes (réglable) |
| Plage de surveillance de la résistance | 0 à 18 M |
| Puissance du réchauffeur de réservoir de solvant | 9 kW |
| Température de séchage | Température ambiante ~ 99 °C/ (réglable) |
| Puissance du chauffe-eau à séchage/KW | 6 kW |
| Pression d'injection | Le nombre de fois où la valeur de l'échantillon est supérieure à 0,01 |
| Filtre de qualité chimique |
0.22μm (particules de filtre: pâte de soudure, colophane, flux et les contaminants) |
| Filtre à eau | Interface de type jonction rapide de 1 pouce |
| Port de décharge chimique | Interface de type jonction rapide de 1 pouce |
| Mesureur de pression en temps réel | 3 PCS (buse/eau de DI/déchets) |
| Pompes à pulvérisation horizontales | 5.5 kW |
| Taille du port d'échappement | Le nombre de points de contact doit être le même que le nombre de points de contact. |
| Source d'alimentation par air | AC380V 50HZ 65A/0,45MPa à 0,75MPa |
| Poids net | 400 kg |
| Dimension | L1400*W1350*H1830 mm |
Shenzhen Honreal Technology Co., Ltd. est une société basée à Shenzhen.est une entreprise nationale de haute technologie, spécialisée dans la recherche et le développement, la production et la vente d'équipements SMT.Le capital social de la société est de 5 millionsDepuis la création de l'entreprise, Honreal a persisté dans le développement de la technologie comme le noyau, la qualité comme sa survie, la recherche et le développement indépendants, et l'innovation continue.Après des efforts continus, il possède un certain nombre de brevets d' inventions de haute technologie.
Q1: Quelle est la durée du cycle deRésultats de l'enquêteUne machine à nettoyer?
R1: Au total 30 à 45 min. Laver 10 min + rincer 10 min + sécher 10 à 25 min.
Q2: Dans quel liquide peut-on utiliserRésultats de l'enquêtePour nettoyer le PCBA?
A2: L'eau à base de PCBA est utilisée pour le lavage liquide, le rinçage à l'eau par DI.
Q3: Avoir beaucoup de pcbas peutRésultats de l'enquêtenettoyé en un cycle?
A3: L200*W100mm taille PCBA par exemple, il peut nettoyer 30~40pcs.
Q4: Les PCBA doivent-ils cuire après le lavage, le rinçage et le séchage dans la machine?
R4: Bien sûr, les PCBA après nettoyage doivent être mis dans un four électrique et cuits pendant 2 heures à 100 ~ 110 ° C ou 4 heures à 80 ~ 90 ° C pour rendre le PCBA totalement sec.
Comparer les images avant et après le nettoyage:
