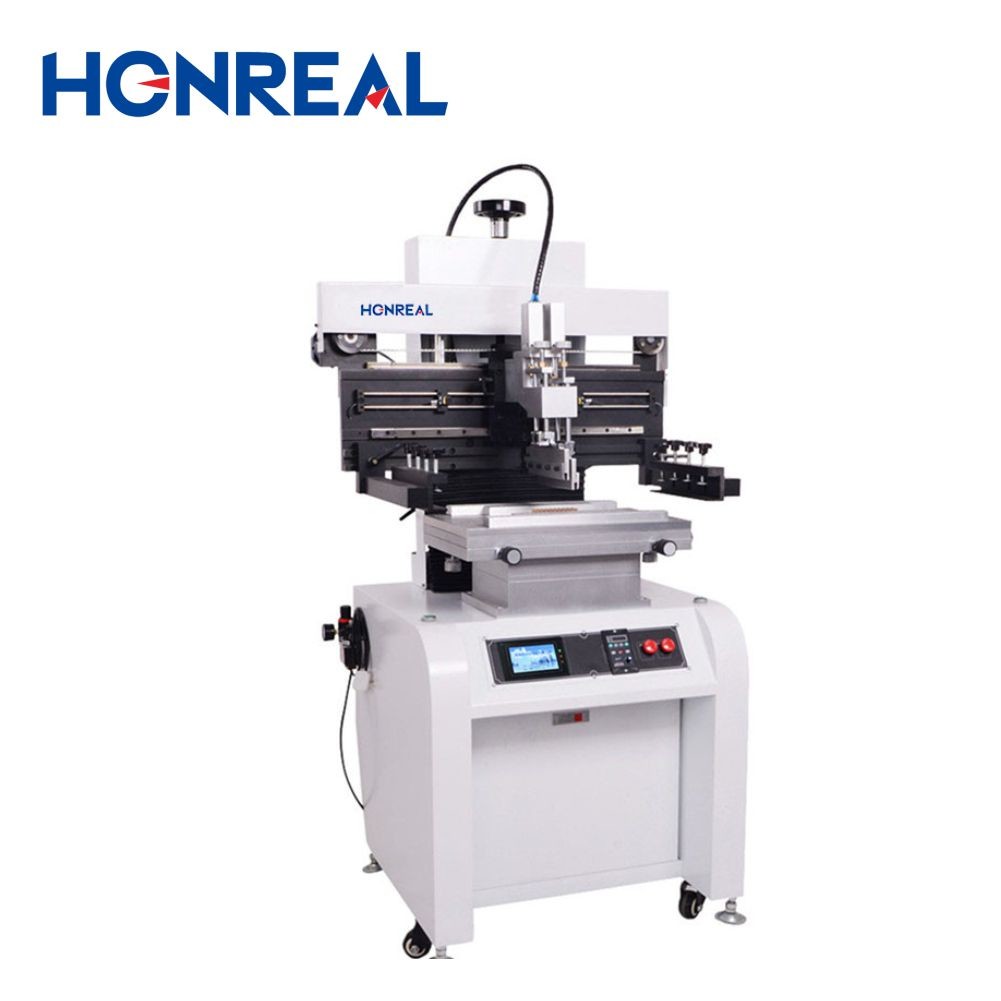

Machine à imprimer des circuits imprimés semi-automatiques à écran de soie
Introduction du produit:
1Notre équipement utilise un rail de guidage de précision et un moteur importé pour entraîner la conversion du siège de la lame, ce qui permet une impression précise et précise.
2Le grattoir d'impression est conçu pour tourner de 45 degrés et peut être fixé en place, ce qui le rend pratique pour le nettoyage et le remplacement des pochoirs.
3Le bloc de grattage peut être réglé avant et après la lame, pour choisir la bonne position d'impression.
4.Combiné avec une plaque d'impression à rainures fixes et un PIN, facile à installer et à régler, pour une impression à double face.
5.Édition scolaire façon de déplacer un treillis en acier, combiné avec imprimé (PCB), X, Y, Z.
6.Pouvant être réglé sur un ou deux modes d'impression, une variété de modes d'impression.
7.Avec la fonction de comptage automatique pour faciliter la production de statistiques de production.
8.L'angle réglable de la lame, la lame en acier, le grattoir en caoutchouc sont appropriés.

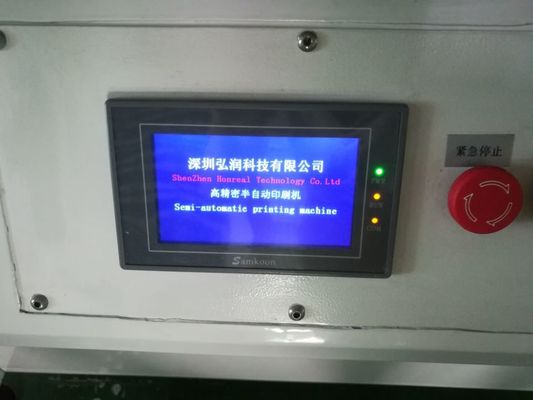

9Écran tactile avec une fonction d'économiseur d'écran, l'heure peut être réglée pour protéger la durée de vie de l'écran tactile.
10- Affichage de la vitesse d'impression, réglable.
| Paramètres techniques | |
|
Fonction |
Cette unité est utilisée pour imprimer la pâte de soudure sur la carte PCB |
| Taille de la table d'impression | 300 × 400 mm ((ou sur mesure) |
| La taille du cadre | 370 x 470 mm, 420 x 520 mm, 550 x 650 mm |
| Taille des PCB | 50x50 à 300x400 mm |
| Épaisseur des PCB | 0.2 à 5.0 mm |
| Position d'impression fixée | Placement du PCB à l'extérieur ou à la broche |
| Réglage fin des plaques de lit | Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil et de l'état de l'appareil. |
| Précision d'impression | ± 0,02 mm |
| Précision répétitive | ± 0,05 mm |
| Distance minimale | 0.35 mm |
| Pression de l'air | 4 à 6 kgf/cm2 |
| Énergie électrique | 220 V 50/60 Hz 100 W |
| Les spécifications | ||||
|
Numéro de modèle |
RH-1068 | Le numéro de série HR-1068 | Le numéro de série HR-1068 | Le numéro de série HR-1068 |
| Taille du PCB (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50 x 50) ~ ((300 x 1500) |
| Taille des mailles d'acier (L × W) mm~(L × W) mm | Je ne sais pas si c'est vrai. | (370x470) ~ (((550x850) Je suis désolé. | Je ne sais pas. | Je ne sais pas. |
| Taille de la table d'impression (L × W) mm | 300 × 400 | 300×650 | 300 × 1250 | 400 × 1550 |
| Taille de la machine (L × W × H) mm | 860 × 760 × 1700 | 1060 × 760 × 1700 | 1660 × 760 × 1700 | 1960 × 760 × 1700 |
| Le poids | 260 kg | 300 kg ou plus | 340 kg | 380 kg |
