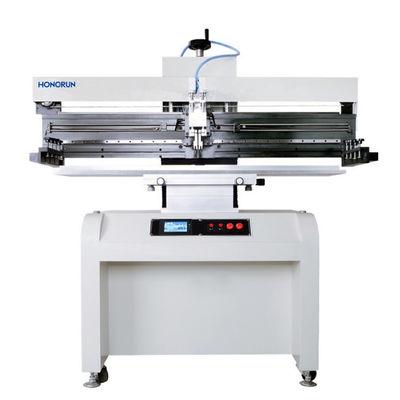

Introduction du produit:
1Contrôle micro-ordinateur, écran tactile, interface de fonctionnement du menu.

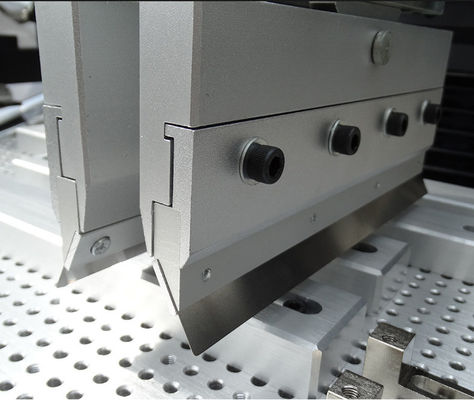

2Le grattoir flotte (comme la machine d'impression automatique MPM, le grattoir peut flotter librement vers le haut et vers le bas et s'ajuster automatiquement au niveau de la maille d'acier).
3La pression du grattoir est réglable (la pression du grattoir sur la maille d'acier peut être réglée en fonction de la longueur des différents types de grattoirs).
4. équipé d'un système de régulation de vitesse du convertisseur de fréquence, la lame fonctionne à une vitesse stable;
5. Le fonctionnement du travail adopte le fonctionnement de commutateur à clé à deux mains, sûr et fiable.
6Dans le menu de l'écran tactile, il est possible de régler indépendamment le temps de pause de la maille d'acier dans son ensemble.
7Les méthodes de positionnement et de fixation des cartes de circuits imprimés comprennent le positionnement du trou de référence, le positionnement du bord de référence et le positionnement simultané du bord de référence du trou de référence.les modèles de positionnement et de nombreuses autres formes de positionnement précis.
8La fonction d'affichage de l'heure, la fonction de comptage automatique des temps d'impression et la fonction de protection de l'écran sont fournies sur l'écran tactile.
9. Équipé d'une vitesse de grattage réglable et d'une fonction d'arrêt de sécurité d'urgence.
10. Mode d'impression: démarrage simple, double et double (réglage du menu est facultatif).
11. Statut du travail d'impression: automatique/semi-automatique/impression à trois pouces (réglage du menu optionnel).
12La table de travail avec un grand siège en fonte est stable et exempte de tremblement.
| Paramètres techniques | |
|
Fonction |
Cette unité est utilisée pour imprimer la pâte de soudure sur la carte PCB |
| Taille de la table d'impression | 300 × 400 mm ((ou sur mesure) |
| La taille du cadre | 370 x 470 mm, 420 x 520 mm, 550 x 650 mm |
| Taille des PCB | 50x50 à 300x400 mm |
| Épaisseur des PCB | 0.2 à 5.0 mm |
| Position d'impression fixée | Placement du PCB à l'extérieur ou à la broche |
| Réglage fin des plaques de lit | Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil et de l'état de l'appareil. |
| Précision d'impression | ± 0,02 mm |
| Précision répétitive | ± 0,05 mm |
| Distance minimale | 0.35 mm |
| Pression de l'air | 4 à 6 kgf/cm2 |
| Énergie électrique | 220 V 50/60 Hz 100 W |
| Les spécifications | ||||
|
Numéro de modèle |
RH-1068 | Le numéro de série HR-1068 | Le numéro de série HR-1068 | Le numéro de série HR-1068 |
| Taille du PCB (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50 x 50) ~ ((300 x 1500) |
| Taille des mailles d'acier (L × W) mm~(L × W) mm | Je ne sais pas si c'est vrai. | (370x470) ~ (((550x850) Je suis désolé. | Je ne sais pas. | Je ne sais pas. |
| Taille de la table d'impression (L × W) mm | 300 × 400 | 300×650 | 300 × 1250 | 400 × 1550 |
| Taille de la machine (L × W × H) mm | 860 × 760 × 1700 | 1060 × 760 × 1700 | 1660 × 760 × 1700 | 1960 × 760 × 1700 |
| Le poids | 260 kg | 300 kg ou plus | 340 kg | 380 kg |
