Machine d'impression de circuits imprimés entièrement automatique

1
MOQ
Négociable
Prix
Machine d'impression de circuits imprimés entièrement automatique
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Max Size: 737X737 mm
Taille maximale du PCB: Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:
Hauteur du transport: 900±40mm
Vitesse de racle: 6 à 200 mm/s
Impression de l'exactitude: ± 0,02 mm
Méthode de contrôle: Contrôle de PC
Mettre en évidence:

Machine d'impression de PCB entièrement automatique

,

Machine d'impression de circuits imprimés à commande PC

,

Imprimante de pâte de soudure automatique à commande PC

Informations de base
Lieu d'origine: Chine
Nom de marque: Right
Numéro de modèle: A9
Conditions de paiement et expédition
Détails d'emballage: WoodenCase
Délai de livraison: 20 jours
Conditions de paiement: T/T
Capacité d'approvisionnement: 100 ensembles par mois
Description de produit

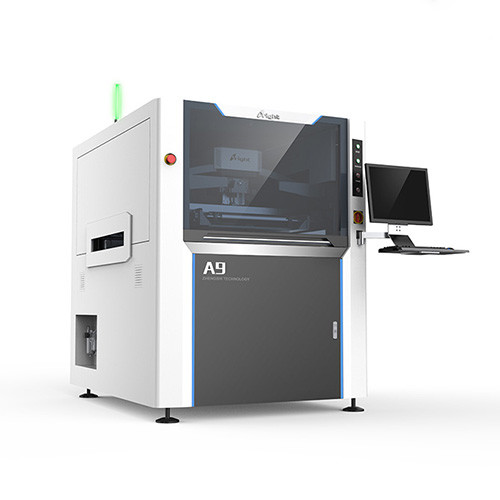

Machine d'impression de PCB entièrement automatique



Une imprimante à pochoirs série SMT est de haute précision et de haute stabilité de la vision automatique de l'imprimante,Nous avons suivi dans l'industrie SMT est la tendance de développement de la production d'une nouvelle génération de machine d'impression entièrement automatique avec la technologie internationale de pointe vision synchrone, traitement visuel de haute résolution, haute précision du système de transmission, grattoir adaptatif à suspension.
Spécification:
Une imprimante automatique de pâte de soudure de haute précision conçue pour une haute précision
l'impression par mailles d'acier ou par pochoir dans l'industrie SMT.
La taille du PCB d'impression: 50 mm x 50 mm ~ 510 mm x 340 mm;
Épaisseur du PCB: 0,4 mm ~ 6 mm
Épaisseur de la FPC: 0,6 mm (à l'exclusion de l'emballage)
Plateaux des composants applicables
Les composants SMT tels que les résistances, les condensateurs, les inducteurs, les diodes et les triodes: 0201, 0402, 0603, 0805, 1206 et autres spécifications;
IC: supporte les emballages SOP, TSOP, TSSOP, QFN, une inclinaison minimale de 0,3 mm; supporte les emballages BGA, CSP,
une boule min. 0,2 mm;
Types de PCB applicables
Applicable aux types de circuits imprimés de téléphonie mobile, de communication, de télévision LCD, de téléviseur STB, de cinéma familial, d'électronique de véhicule,
les équipements médicaux, aérospatiaux et aéronautiques, à l'exception des produits électroniques généraux.

1"Toute nouvelle structure de faisceau X à pochoir de 3e génération, ajouter des opérateurs de pâte de soudure plus pratique et le placement précis du filet d'acier;
Nouveau type de couple X faisceau, résoudre la pâte de soudure et le dépôt de poussière, prolonger la durée de vie de la machine;
2, Évolutif sur le dispositif de pression, en vue de la déformation facile de l'impression PCB peut faire la tablette, n'a pas besoin d'utiliser la pression
En fonction de l'utilisation flexible du produit
3, L'ensemble de la machine utilise des rails de guidage auto-lubrifiants importés, les rails de guidage n'ont pas besoin d'ajouter de lubrifiant, dans un délai de cinq ans, guide gratuit d'entretien dans un délai de cinq ans.

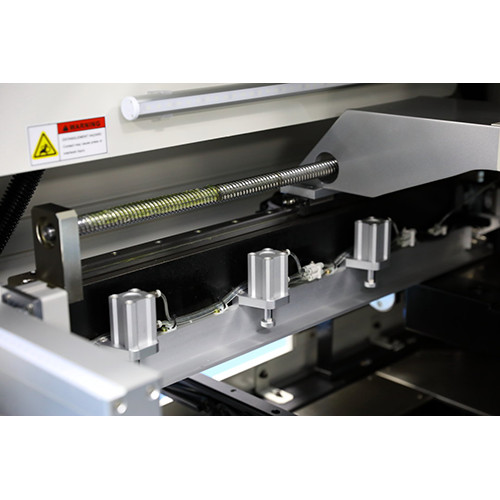

4,X Y1 Y2 dans le moteur linéaire HAYDON américain, la vis d'entraînement de précision japonaise, rail de guidage auto-lubrifiant, pour assurer la précision
5,Rameur de filet Y pour localiser automatiquement, peut rapidement réaliser contrepoint de pochoir automatique;

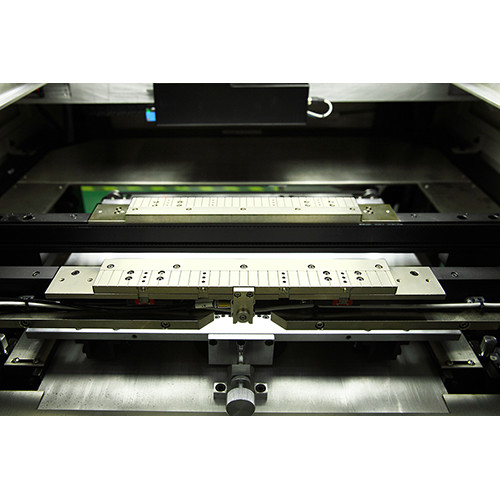

6"Faisceau de lame courbée utilisant de l'acier à haute résistance, dans le processus d'impression pour assurer la stabilité de la tête d'impression;
Le système de grattoir de type flottant, le dispositif de séjour élastique unique, peut très bonne protection dans le processus de grattoir goutte à goutte pochoir et grattoir.



Nom de l'article Modèle A9
  Taille maximale 737X737 mm
  Épaisseur 25 à 40 mm
Taille minimale des PCB 50 x 50 mm
Taille maximale du PCB Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:
Épaisseur des PCB 0.4 à 6 mm
La couche de couche de PCB < 1%
Hauteur de transport 900 ± 40 mm
Direction du transport gauche-droite, droite-gauche, gauche-gauche, droite-droite
Vitesse de transport Maximum de 1500 mm/s, programmable
Localisation du conseil
Les PCB
Système de soutien Pinceau magnétique/table réglée vers le haut/bloc de support
à la main Pouce magnétique / plate-forme de remontage réglable / bloc de contour
  Système de serrage serrage latéral, buse sous vide
Tête d'impression Deux têtes d'impression motorisées indépendantes
Vitesse de décapage 6 à 200 mm/s
Pression de l'éprouvette 0 à 15 kg
Angle de décapage 60°/55°/45°
Type de détergent Acier inoxydable (standard), plastique
Vitesse de séparation des pochoirs 0.1 ~ 20 mm/sec Programmable
Système de nettoyage À sec, humide, sous vide (programable)
Plage d'ajustement du tableau Les valeurs d'exposition doivent être calculées en fonction de la fréquence de l'écoulement de l'eau.
Machines et appareils
Retour sur la précision de position ± 0,008 mm
Précision de l'impression ± 0,02 mm
Temps de cycle < 7 s (à l'exclusion de l'impression et du nettoyage)
Changement de produit < 5 min
Air requis 4.5 à 6 kg/cm2
Entrée de puissance AC:220±10%,50/60HZ 1Φ 3KW
Méthode de contrôle Contrôle du PC
Dimensions de la machine Les pièces détachées doivent être placées à l'intérieur de l'emballage.
Poids de la machine Approximativement 1000 kg
