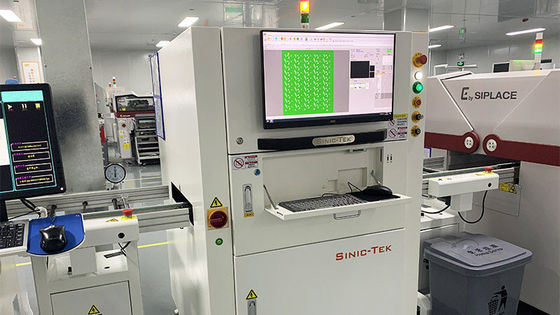

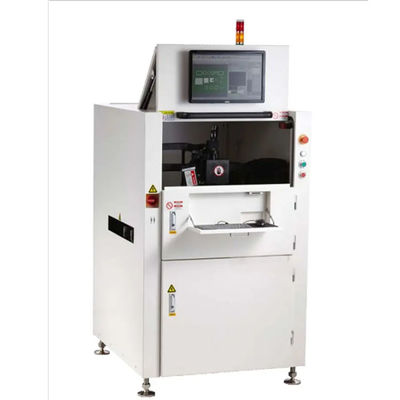

Caractéristiques:
1. L'objectif de la conception de lentilles professionnelles rend l'image plus uniforme et délicate, et améliore grandement la stabilité de la détection.
2. Il peut être importé dans la programmation de fichiers Gerber, ou peut être utilisé pour éditer et déboguer de l'argent depuis le mode d'édition d'image.
3.La méthode de projection 3D multidirectionnelle peut résoudre efficacement l'erreur de détection causée par l'effet d'ombre dans la pâte de soudure
processus de détection.
4.Le système d'exploitation améliore la fonction de reconnaissance et de traitement des résultats selon la structure de l'interface utilisateur.
5Franges en moire noir et blanc programmables de haute précision, la plus haute précision de mesure 0,67 mm.
6Sur la base de données de mesure tridimensionnelles précises, les opérateurs peuvent optimiser l'ensemble du projet en peu de temps.
Paramètres techniques:
| Modèle | A510 | A510DL | A1200 |
| Taille du PCB | 55*55 ~ 450*450 mm | 55*55 ~450*310 mm à double | 55*55 ~ 1200*650 mm |
| Tricité des PCB | 0.5 ~ 7.0 mm | ||
| Poids des PCB | ≤ 5,0 kg | ||
| Réglage du convoyeur | Manuel ou automatique | ||
| Type de mesure | Hauteur,Place,Volume,Offset,Pont,Forme ((manque d'impression,étain insuffisant,étain excessif, pontage, décalage, formes défectueuses, contamination de la surface) | ||
| Hauteur de collage | 0 ~ 550um | ||
| Le Min Pad Pitch | ≥ 100um | ||
| Principe de mesure | Lumière blanche 3D PSLM PMP ((Modulation spatiale programmable de la lumière, profilométrie de mesure de phase) | ||
| Nombre de chefs d'inspection | 1 | ||
| Pixel de la caméra | 5M, (10M/12M en option) | ||
| Vitesse de détection | 0.35 ~ 0,5 s/FOV | ||
| Temps du programme | 5 à 10 minutes | ||
| Type de données | Les données de Gerber 274D/274X, scanner le PCB | ||
| Le pouvoir | AC220,50/60Hz, 1 KVA | ||
| Dimension de la machine | 1000*1150*1530 mm | Pour les pièces détachées: | 1730*1420*1530 mm |
| Le poids | 965 kg | 1200 kg | - 1 600 kg |
Technologie de base et caractéristiques
1.TECHNOLOGIE de l'imagerie PMP de grille structurée programmable
La technologie de profilage par modulation de phase (PMP) est utilisée pour réaliser une mesure tridimensionnelle de la pâte de soudure imprimée.qui peut améliorer considérablement la précision des mesures tout en assurant une inspection à grande vitesse.
Il offre une précision de détection variée de 2,8 μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm etc. Il répond aux exigences du client en matière de diversité de produits et de vitesse de détection.
Résolve le problème des lentilles ordinaires, du squint et de la déformation en utilisant des lentilles télécentriques coûteuses et un algorithme de test logiciel spécial,qui améliore considérablement la précision de l'inspection et la capacité d'inspection. atteint la compensation statique de pointe de l'industrie pour la déformation FPC.
