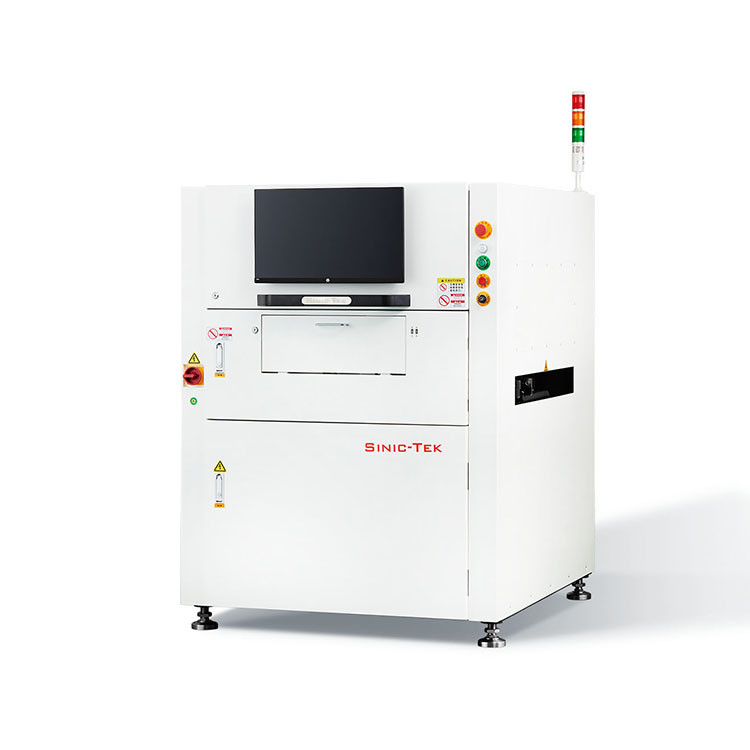

L'équipement d'inspection de la pâte de soudure en ligne à haute vitesse 3D SPI SMT

Paramètres techniques:

Principe d'inspection: techniques de mesure de modulation du contour de phase programmable (PSLM PMP)

Type d'inspection:Volume, surface, hauteur, décalage XY, forme, etc.

Type de défaut: décalage, soudage excessif, soudage insuffisant, décalage, déformation, etc.

La taille la plus petite des composants: 01005.

Précision: XY = 10 um, hauteur = 0,37 um.

La fréquence d'écoulement de l'eau est de 0,8 ± 0,8 °C.

Pour les circuits imprimés à charge maximale, taille ((X*Y): 630x686 mm.

Vitesse d'inspection: 0,42 SEC/FOV.

Temps de détection fiduciale: 0,3 seconde par pièce.

La hauteur de détection maximale: ± 450um (optionnellement ± 1200um).

Une technologie brevetée RGB Tune.

Une technologie brevetée.

Fonction de code à barres avec traçabilité.

Fonction de transfert de marque négative aux monteurs.

Accéder aux fonctions du système IMS.

Support du système d'exploitation: Windows 10 Professional (64 bits).

Cinq minutes de programmation, une opération en un clic.

Contrôle des processus SPC.

Technologie de base et caractéristiques

1.TECHNOLOGIE de l'imagerie PMP de grille structurée programmable

La technologie de profilage par modulation de phase (PMP) est utilisée pour réaliser une mesure tridimensionnelle de la pâte de soudure imprimée.qui peut améliorer considérablement la précision des mesures tout en assurant une inspection à grande vitesse.

2.Active RGB 2D source lumineuse, 2D sources lumineuses

La fonction RGB Tune brevetée prend des images rouges, vertes et bleues et avec un algorithme de filtrage unique, pour résoudre la fausse alarme de détection du pont de soudure et le problème de l'incertitude relative de la surface zéro.fournir les mesures 2D/3D et l'image de la pâte de soudure imprimée. le fonctionnement avec des sources d'éclairage 2D évite les problèmes causés par l'angle de l'effet de distorsion de couleur rouge RGB dans la soudure; la régulation RGB dans différentes couleurs de PCB est plus polyvalente;Réaliser une variété de tests de processus de distribution • améliorer considérablement la précision de l'équipement (hauteur, volume, surface).

3.Une unité de traitement d'image à haute résolution et à taux d'images élevé

Il offre une précision de détection variée de 2,8 μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm etc. Il répond aux exigences du client en matière de diversité de produits et de vitesse de détection.

4Compensation dynamique de l'axe Z + compensation statique de l'objectif télécentrique

Résolve le problème des lentilles ordinaires, du squint et de la déformation en utilisant des lentilles télécentriques coûteuses et un algorithme de test logiciel spécial,qui améliore considérablement la précision de l'inspection et la capacité d'inspection. atteint la compensation statique de pointe de l'industrie pour la déformation FPC.

5.Minutes de programmation et une opération de presse

Les ingénieurs de tous niveaux d'expérience peuvent programmer le système de manière indépendante, rapidement et précisément grâce au module logiciel d'importation Gerber et à l'interface de programmation conviviale.L'opération d'un bouton par l'opérateur est conçue également réduit considérablement les exigences de formation.

6.ANALYSE du procédé puissant (CPC)

L'affichage en temps réel des informations SPC, fournit un contrôle de qualité puissant aux utilisateurs.
