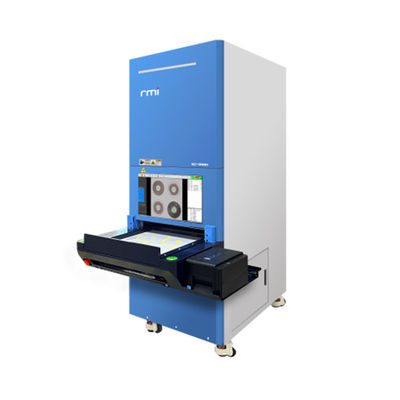

Compteur de puces de rayons X hors ligne Compteur de composants de bobines de rayons X de haute précision
Les spécifications:
Modèle | Le XC-3100 |
Type de tube | Tubes fermées |
Résolution spatiale | 30 μm |
Voltage du tube | 50kv |
Courant du tube | 1000 μA |
Méthode de capture d'image | Imagerie numérique à écran plat |
La précision des images | 139 μm |
Taille de l'image | 430*430 mm |
Résolution | 3072*3072px |
Précision des pixels | ≤ 2 μm |
Vitesse d'image | 5 EDS/s |
Lire les pixels | 20 millions/pouce |
Taux de faux positifs (0201) | ≤ 0,01% |
Précision | 990,99% (0201) |
Le pouvoir | Le système de freinage doit être équipé d'un dispositif de freinage. |
Dimension (avec imprimante) | 950*1460*1960 mm |
Le poids | 450 kg ou plus |
1. précision: 99,99% (0201);
2. type de dispositif minimum compatible: 01005 (unité: pouce);
3La vitesse de pointe maximale: environ 6 à 10 secondes/4 plaque
4. calculé sur la base de la taille minimale de 01005 (unité: pouce) 20 000 points;
5. plateau de 7" quatre plateaux en même temps vitesse d'alimentation: environ 8 secondes;
6Temps de chargement et de déchargement compris: environ 11 secondes;
7. Prise en charge de plusieurs tailles d'inventaire de matériaux (7"~15");
8. Avec fonction de détection de PCB à rayons X et fonction de détection d'autres produits d'assemblage à rayons X;
9. Prise en charge du téléchargement automatique des données dans le cloud et de la synchronisation, mise à jour de la base de données chaque mois, plus le temps est long, plus elle est précise;
10. Opération à un bouton, interface graphique intuitive et facile à utiliser;
11. Réduire au minimum les coûts d'investissement (coût d'introduction supérieur à la normale);
12. Haute sécurité, avec le certificat CE de l'UE, le système international de gestion de la qualité ISO et le certificat AERB pour les rayons X.
Système de comptage des composants
Appliquez l'algorithme de comptage optimisé par l'IA pour réaliser l'inspection ponctuelle de divers matériaux: SMD standard, ruban adhésif, plateau JEDEC/Matrix, MELF, Caps en aluminium, Soic, To, BGA/CPU, Tantal,filtres et autres pièces. Quatre palettes de matériaux peuvent être comptées en même temps, et cela ne prend que 8 secondes à compléter, ce qui raccourcit le temps de comptage des palettes de pièces, télécharge automatiquement les données dans le cloud,met régulièrement à jour la base de données, et des liens avec le système ERP/MES d'usine, ce qui permet d'économiser beaucoup de temps et de coûts.
