Avantages:
1Modèle entièrement fonctionnel intégré, toute la plateforme de mouvement intégrée à pulvérisation et soudage, espace compact.
2Plaque de PCB fixée, plateforme de pulvérisation et de soudage en mouvement.
3.Haute qualité de soudage, améliorer considérablement le taux de passage du soudage.
4.Conception modulaire du transport en ligne SMEMA, soutien aux clients pour la formation de lignes flexibles.
5Tous les paramètres peuvent être définis dans le PC et enregistrés dans le menu du PCB, comme le chemin de déplacement, la température du soudure, le type de flux, le type de soudure, la température n2 etc.,meilleure traçabilité et qualité de soudage répétée facile à obtenir.

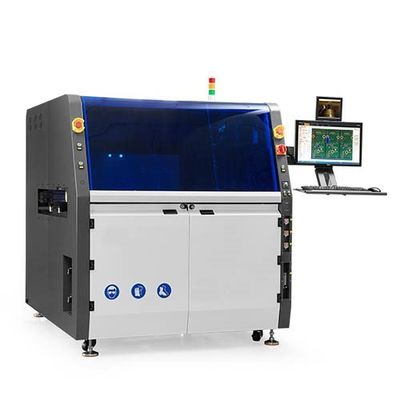

| Nom de la machine | Le SELPOT-400 | |
| Généraux | ||
| dimension | L1520 mm X W1650 mm X H1650 mm | |
| puissance générale | 18 kW | |
| puissance de consommation | 5 à 7 kW | |
| alimentation électrique | Pour les appareils à commande numérique | |
| Poids net | Poids de l'appareil | |
| source d'air réutilisée | 0.4-0.6MPa | |
| débit d'air requis | 8 à 12 L/min | |
| pression N2 requise | 0.4-0.6MPa | |
| débit de N2 requis | plus de 2 mètres cubes par heure | |
| pureté N2 requise | > 99,998% | |
| épuisant requis | 500 à 800 CMB/h | |
| support ou PCB | ||
| porteuse | selon le produit | |
| taille maximale du support | L400 x W400 mm | |
| Épaisseur des PCB | 0.2 mm-----6 mm | |
| bordure de PCB | d'un diamètre inférieur ou égal à 5 mm | |
| contrôle et convoyeur | ||
| contrôle | PC industriels | |
| largeur du convoyeur | 100 à 400 mm | |
| type de convoyeur | Rouleau SUS | |
| épaisseur du convoyeur | 2-6 mm (épaisseur du bord ou de l'épaisseur du support) | |
| Direction du convoyeur de PCB | De gauche à droite | |
| Dégagement vers le haut du convoyeur PCB | 100 mm | |
| Dégagement du fond du convoyeur de PCB | 30 mm | |
| charge du convoyeur | < 10 kg | |
| rail de convoyeur | Rails en aluminium | |
| hauteur du convoyeur | 900+/-30 mm | |
| Tableau des motions | ||
| axe de déplacement | X, Y et Z | |
| contrôle du mouvement | Servocommande en boucle fermée | |
| moteur de mouvement | Moteur à servo Panasonic | |
| vis à bille | Je vous en prie. | |
| précision de position | + / - 0,05 mm | |
| châssis | soudage des métaux | |
| Gestion des flux | ||
| buse de flux | Japon Lumina | |
| la durabilité de la buse | en acier inoxydable | |
| capacité du réservoir de flux | 3 litres | |
| réservoir de flux | réservoir sous pression | |
| capacité du réservoir d'alcool | 1 litre | |
| réservoir d'alcool | réservoir sous pression | |
| Préchauffage | ||
| méthode de préchauffage | chauffage IR supérieur | |
| puissance du chauffe-eau | 13.5 kW | |
| plage de température | 25 à 240°C | |
| bouteille à souder | ||
| numéro de pot standard | 1 pièces | |
| capacité du pot de soudure | 13 kg/pot de soudure (pompes électromagnétiques) | |
| contrôle de la température de soudure | PID | |
| temps de fusion | 20 à 30 minutes | |
| température maximale de soudure | 350 °C | |
| appareil de chauffage par soudure | 1.2kw | |
| une buse de soudure | ||
| écouvillons | personnalisé | |
| le matériel | alliage à haute teneur en carbone | |
| buse équipée de la norme | 5 pièces/pot de soudure (le diamètre intérieur de la buse est de 2,5 mm, 3 mm, 4 mm, 5 mm, 6 mm) | |
| Gestion du N2 | ||
| Chauffe-eau à N2 | équipé de la norme | |
| ID N2 plage de température | 0 à 350 °C | |
| consommation de N2 | 2 m3 /h par buse | |
