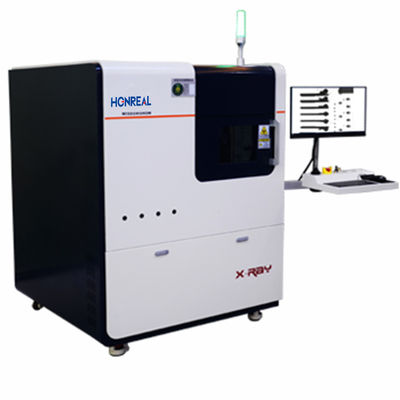

Système d'inspection des rayons X de 130 mm × 130 mm

Quantité Minimale De Commande:	1 série
Prix:	Négociable
Emballage Standard:	Emballage de boîte en bois d'exportation
Délai De Livraison:	20 jours ouvrables
Mode De Paiement:	T/T, Western Union,
Capacité D'approvisionnement:	50 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Honreal

Certification

Numéro de modèle

S-7200

Nom du produit:

Machine d'inspection à rayons X

Courant de tension:

90kv, 10 à 200 uA

Taille de foyer:

Région de représentation:

Pour les appareils à commande numérique

Angle d'inclinaison:

angle de vision de 0 à 90° (45° à gauche et à droite)

Dimension:

Le nombre d'étoiles est calculé en fonction de l'échantillon de gaz de combustion.

Mettre en évidence:

Machine d'inspection par rayons X de haute précision

Système d'inspection par rayons X de 130 mm × 130 mm

Description du produit

Système d'inspection par rayons X Machine d'inspection par rayons X de haute précision

Description principale:

Le tube fermé du HAMAMATSU Japon.
Détecteur importé de Corée Rayence.
Microfocus
Taille de la tache réduite à 5 μm
Détecteurs d'images CMOS numériques à haute résolution et à ultra-résolution de 5′′ x 5′′ ou 4′′ x 3′′
Inclinaison de 60° pour la vue sous angle oblique
étape d'inspection de 22" x 18" avec rotation de 350°
La cartographie des couleurs avec fenêtre de zoom permet de localiser facilement et d'identifier les défauts
Mouvement de l'axe Z du tube à rayons X et du détecteur
Réglages kV et mA commandés par ordinateur
étape X-Y à vitesse variable contrôlée par ordinateur (et rotation)
Point simple et cliquez, l'interface graphique intuitive fournit un accès pour créer des routines d'inspection avancées
Tous les outils standard, y compris (mais sans s'y limiter)
BGA Détection de vide et calculs automatiques
Inspection par rayons X du câble mobile Flex FPC
SMT Montage et inspection par rayons X des PCB
Enregistrement facile de macro pour une programmation intuitive et répétitive
Différents instruments de mesure pour le TH, le rayon, la surface, le périmètre, etc.
PC industriel avec système Windows, écran LCD à écran plat de 24 pouces

Le système de cette série d'équipements se compose principalement de sept parties principales: source de rayons X à microfocus, unité d'imagerie, système de traitement d'image par ordinateur, système mécanique,système de commande électriqueIl intègre des tests non destructifs modernes, une technologie de logiciel informatique, une technologie d'acquisition et de traitement d'images,technologie de transmission mécanique, et des algorithmes d'IA, couvrant quatre grands domaines techniques: optique, mécanique, électrique et algorithmique.En utilisant les différences d'absorption des rayons X causées par différents matériaux ou épaisseurs, il permet d'imager la structure interne des objets et ensuite de détecter les défauts internes.déterminer la présenceDans le même temps, en fonction des exigences personnalisées de l'utilisateur, l'algorithme d'IA est capable de déterminer automatiquement les défauts,assurer l'exactitude et l'objectivité de l'évaluation.

Paramètres de l'équipement

Classification	Nom de l'article	Le type	Paramètres et fonctions
Configuration du matériel	Source de rayons X	Type de marque	HAMAMATSU, Hamamatsu, Japon, Rayon X à microfocus fermé Quelle source
		Courant de tension	90kv, 10 à 200 uA
		Taille de mise au point	5 μm
		Maxi puissance	8W
	Unité d'imagerie	Type de marque	IRAY, amorphe de silicium plat Détecteur de panneau
		Zone d'imagerie	Pour les appareils à commande numérique
		Unité photosensible Taille	85 μm
		Matrice de pixels	1536 × 1536
		Résolution	5.8 Lp/mm
		Angle de inclinaison	angle de vision de 0 à 90° (45° à gauche et à droite)
		Taux d'images	20 images par seconde
		Taux de grossissement	L'amplification géométrique de 150 le temps
	Ordinateur	Marque hôte	Ordinateur industriel Advantech
		Ordinateur industriel Configuration	Pour le calcul de la valeur de l'énergie utilisée, le calcul de l'énergie utilisée doit être effectué sur la base de la valeur de l'énergie utilisée.
		Moniteur	Affichage LCD FHD de 24 pouces
	Plateforme de chargement	Zone de chargement	Pour les appareils à combustion
		Zone d'inspection maximale	Pour les appareils à combustion
		Voyage du mouvement (axe Z)	Panneau de détection Z1 = 300 mm,Source de rayons X Z2 = 300 mm
		Voyage du mouvement (axe X)	L'axe X est égal à 510 mm, l'axe Y est égal à 405 mm
		Poids maximal des échantillons	10 kg ou plus
		Méthode de contrôle du mouvement	Tri-combinaison joystick, souris et clavier
	Système de navigation	Configuration	Hikvision haute définition La caméra
Système logiciel	Introduction au logiciel	Propriété intellectuelle	Développé indépendamment avec propriété intellectuelle de logiciel propriétaire.

	Fonctions logicielles	Réglage automatique de l'image	Enregistrement des coordonnées de position et des paramètres des points caractéristiques
		Fonctionnalité de navigation automatique	Faciliter un déplacement rapide vers les points d'inspection
		Caractéristique de calcul	Capables de mesurer les bulles dans les produits électroniques ou semi-conducteurs
		Modèle algorithmique	Détection personnalisable modèles d'algorithmes basés sur les exigences
		Fonctionnalité d'édition d'emplacement	Détection de position multi-points facilement
Paramètres de la machine		Le poids	environ 1250Kg
		Énergie	220 V/50 Hz
		Maxi puissance	2.0 kW
		Dimensions de l'équipement	Le nombre de points de contact doit être supérieur ou égal à: Pour les véhicules à moteur électrique
		Dose de fuite de rayonnement	Les émissions de dioxyde de carbone sont les suivantes:
Sécurité aux rayons X			1.Dose de fuite de rayonnement: 1 μSv/h.
			2.Le matériau de protection de l'enveloppe est composé d'une structure acier-plomb-acier et la fenêtre de la porte d'entrée utilise verre au plomb pour la radioprotection.
			3Fonction de verrouillage de sécurité: des interrupteurs de limite sont installés à toutes les positions de la porte. Le pouvoir.
			4.Utiliser des feux indicateurs d'état pour indiquer l'état opérationnel de la radiographie source.
			5L'équipement a obtenu le "Déclaration d'exemption pour les radio-isotopes et les radiations Des appareils.

Liste de configuration

- Je ne sais pas. .	Nom	Quantité	Unité	Spécifications de configuration
1	Source de rayons X	1	SET	HAMAMATSU, Hamamatsu, Japon, Microfocus fermé X- rayonnement Source 90KV
2	Unité d'imagerie	1	Le PCS	iRAY, détecteur de panneau plat de silicium amorphe de 130 mm × 130 mm
3	Ordinateur hôte	1	Le PCS	Ordinateur industriel Advantech
4	Moniteur	1	Le PCS	Moniteur HD de 24 pouces
5	Composants de contrôle de précision	1	SET	Carte de commande de mouvement Googol, moteur, etc.
6	Chambre de plomb et pièces mobiles	1	SET	Développé indépendamment par WISDOMSHOW
7	Logiciel	1	SET	Développé indépendamment par WISDOMSHOW

Système d'inspection des rayons X de 130 mm × 130 mm

Les étiquettes:

Machine à rayons X de taille de mise au point de 5 μm avec angle d'inclinaison de 0 à 90 ° et matrice de pixels 1536 × 1536
