Machine de découpe en courbe PCBA hors ligne, simple à double table, machine de routeur PCBA

MOQ:	1
Prix:	USD 16000-22000 Per Set
Standard Packaging:	Exportation d'emballages en boîtes en bois
Delivery Period:	20 jours ouvrables
Payment Method:	T/T
Supply Capacity:	100 ensembles par mois

Informations détaillées

Product Description

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Horeal

Certification

Numéro de modèle

SSK-350

Documents

Zones exploitables uniques:

350 mm x 400 mm

Double zone de travail:

750mm x 400mm

Mode de positionnement de la plaque:

Positionnement des appareils, correction de la vision

Axez de vitesse de moteur:

60000rpm/min

Vitesse de coupe maximale:

200 mm / s

Vitesse mobile maximum:

1000 mm/s

Précision de répétition de la coupe:

0,01 mm

Coupure de la fonction:

Ligne droite, virage, arcs, ronde

Taille de la machine:

1550mm*1350mm*1450mm (avec l'affichage)

Mettre en évidence:

Machine de routage PCBA à table unique

Machine de découpe de courbes PCBA hors ligne

Machine de routage PCBA à double table

Product Description

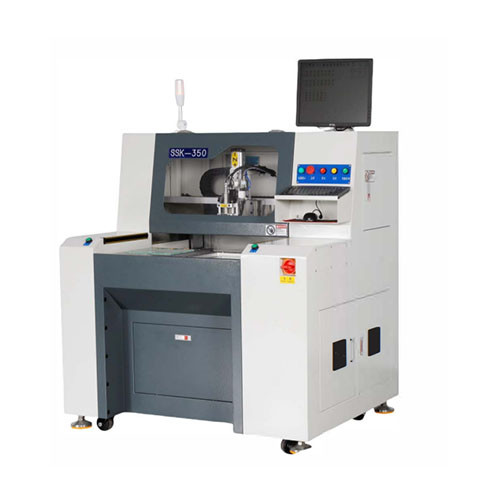

Machine de découpe de circuits imprimés PCBA hors ligne à table simple et double

Principales caractéristiques

Objectif zoom CCD haute précision avec fonctions d'apprentissage et d'édition de programmes pour des images plus claires et une précision supérieure
Le système d'alimentation PCB à double plate-forme minimise le temps d'inactivité pour une efficacité de production optimale
Positionnement automatique des points MARK avec affichage et correction du trajet en temps réel (tolérance de ±3 mm)
Système de surveillance de la durée de vie des outils avec paramètres personnalisables pour prolonger la durée de vie des fraises
La conception de la porte de sécurité transparente offre une visibilité claire du processus et la prévention des accidents
Capacité d'importation rapide de fichiers CAO pour une programmation rapide et une programmation visuelle précise

Spécifications techniques

Attribut	Valeur
Zone de travail unique	350 mm x 400 mm
Double zone de travail	750 mm x 400 mm
Positionnement de la plaque	Positionnement par fixation avec correction visuelle
Vitesse du moteur de broche	60000 tr/min
Vitesse de coupe maximale	200 mm/s
Vitesse de déplacement maximale	1000 mm/s
Précision de répétition de la coupe	0,01 mm
Fonctions de coupe	Ligne droite, barre oblique, arcs, rond
Dimensions de la machine	1550 mm x 1350 mm x 1450 mm (avec écran)

Spécifications supplémentaires

N° de modèle :SSK-350

Type de moteur de commande :RUKING-SEAZ-20LRCP

Zone mobile X Y Z :800 mm x 450 mm x 60 mm

Épaisseur de la plaque : <5 mm

Système de refroidissement :Auto-refroidissement

Remplacement de l'outil :Clé spéciale

Puissance du système de filtration :Moteur 2,2 kW 380 V

Alimentation :2 kW CA220 V

Alimentation en air :2~5 KG/cm²

Mémoire du programme :Emplacements de stockage personnalisables

Système de vision :CCD couleur haute résolution

Collecte de poussière :Poussière inférieure avec collecte indépendante

Compensation de la fraise :Automatique

Précision de la position de l'arbre :0,001 mm

Précision de coupe :0,02 mm

Poids :Environ 750 KG
