Caractéristiques:

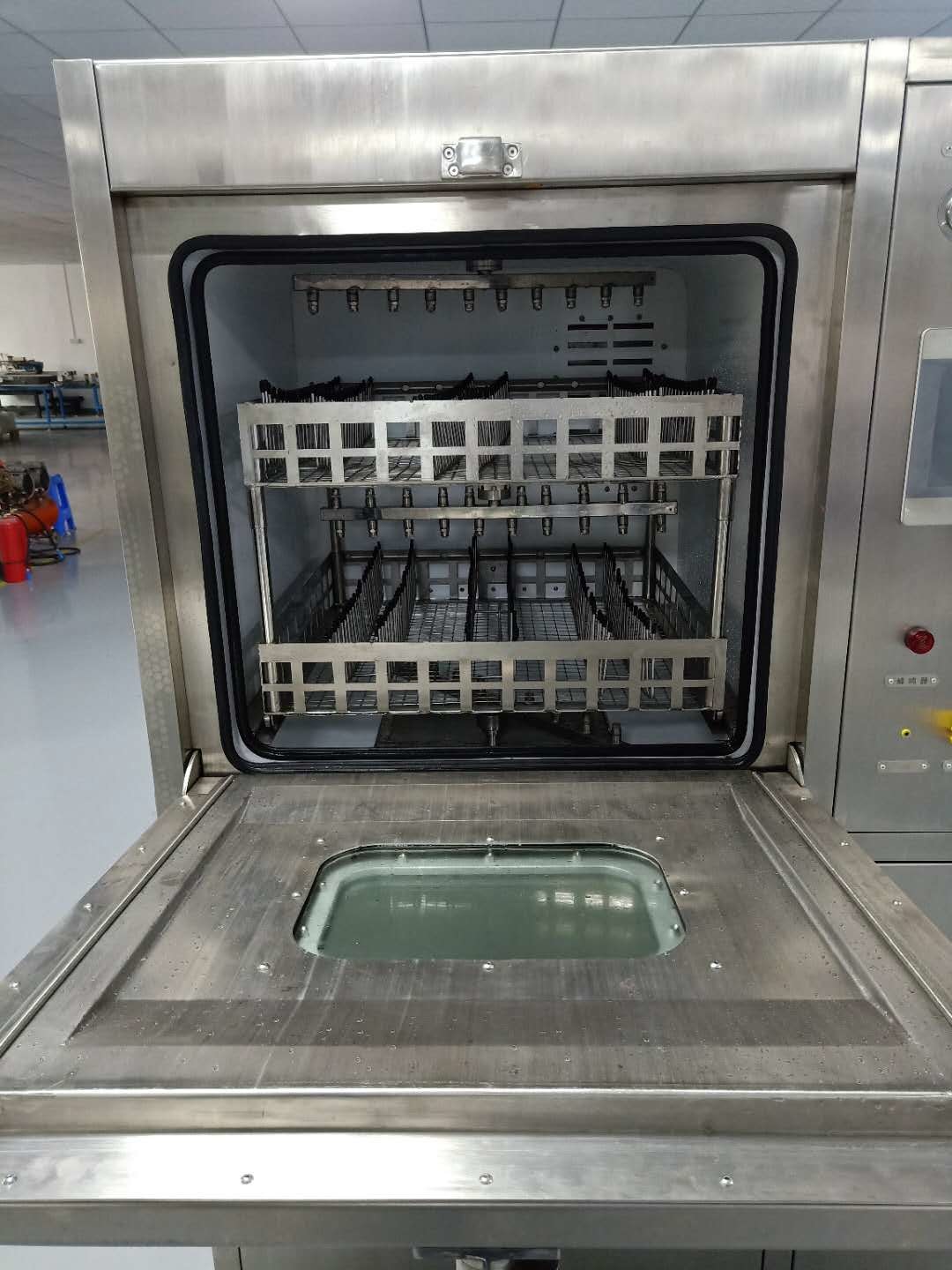

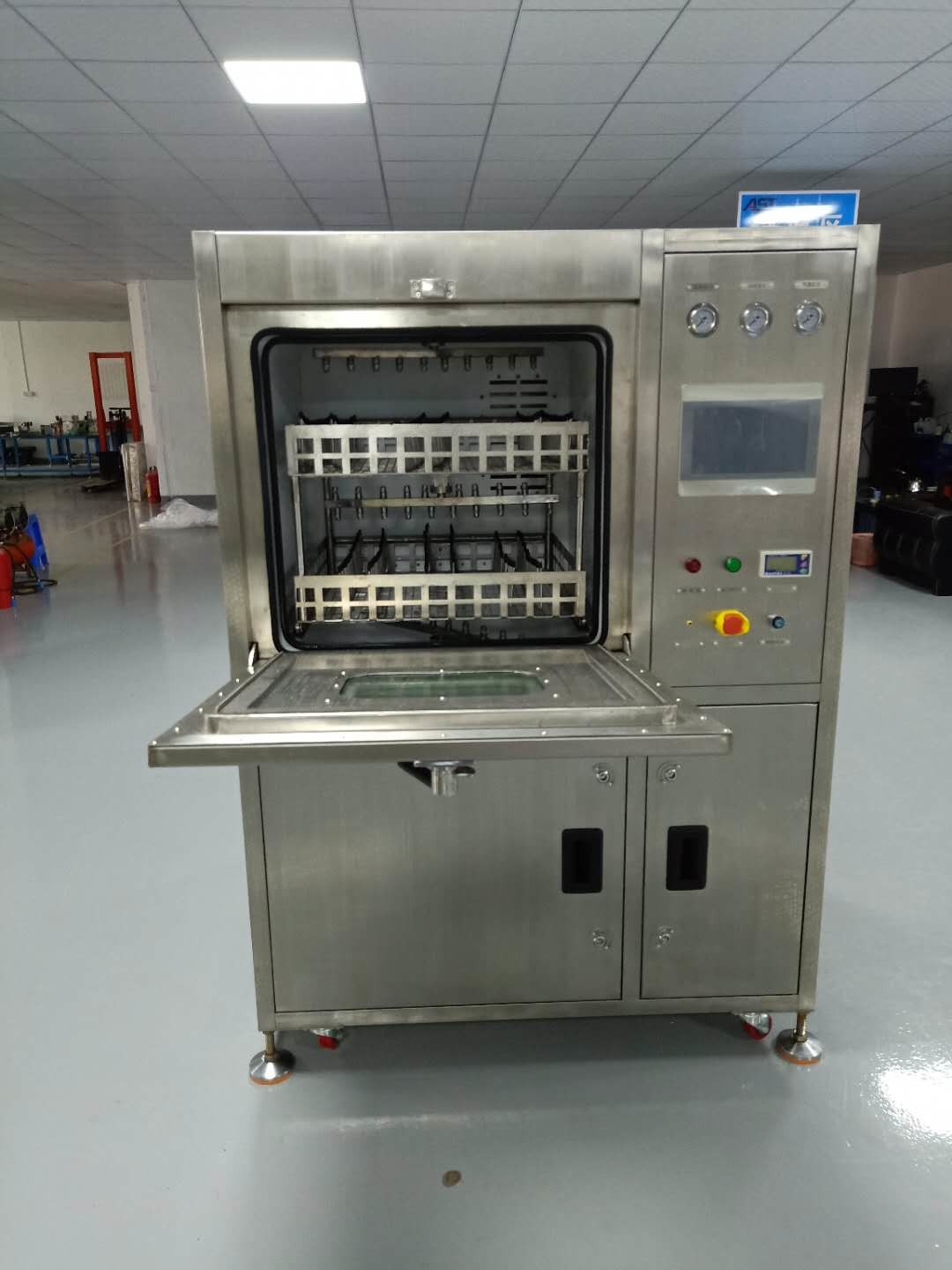

1Visualisation de l'ensemble du processus: salle de nettoyage équipée d'une fenêtre visuelle et de 2 lumières LED, le processus de nettoyage est clair en un coup d'œil.
2.Les plus grands paniers de nettoyage au monde:610mm(L) ×560mm(W) ×100mm(H) 2 couches, Répondre à des tailles de PCBA plus grandes et une production de nettoyage plus élevée.
3.La conception de buse la plus scientifique ((brevet ): Augmentation des buse de gauche à droite, Amélioration de l'efficacité de nettoyage, Distribution des buse vers le haut et vers le bas, complètement résoudre la zone de nettoyage aveugle
4.Design réglable de la pression de la buse: résoudre la petite taille du PCBA dans le processus de nettoyage par pulvérisation sous collision haute pression, problème de craquement
Avec un système de chauffage à fente de diluants standard: efficacité de nettoyage grandement améliorée.
5.Interface d'écran tactile: Selon différents modèles de PCBA avec différents paramètres de processus, l'édition rapide et une variété de différents paramètres de processus peuvent être stockés dans le programme, y compris,température du solvant, temps de nettoyage, temps/temps de rinçage, température de rinçage, temps de séchage, température de séchage, paramètres de surveillance de la conductivité, etc... Selon les différentes autorisations, l'opérateur,peut être réglé autorité de gestion de mot de passe.
6- Normes élevées de propreté: la pollution ionique est entièrement conforme à la norme 610D IPC - classe I (moins de 1,5 ug/cm2)
7.Mode d'ajout de liquide pratique: peut être ajouté manuellement, peut également être réglé selon la proportion (5% ~ 25%) proportionnement automatique de l'eau DI et du fluide chimique.
8.Système de nettoyage complet: selon la surface du produit, les matières organiques résiduelles, les matières inorganiques
Mode de nettoyage automatique: dans une finition intérieure propre tout le processus de nettoyage, rinçage et séchage, petite taille, structure compacte
Paramètres techniques:
| contenu | Paramètre |
| Numéro de modèle | Résultats de l'enquête |
| Taille de la surface propre | L610*W560*H160mm 2 couches |
| Capacité du réservoir de concentration | 30 litres |
| Capacité du réservoir de dilution | 70 litres |
| Capacité du réservoir de pulvérisation | 17 à 23L |
| Puissance du chauffe-eau par pulvérisation | 6 kW |
| Temps de nettoyage | 0 à 99 minutes (réglable) |
| Température de nettoyage (liquide) | Température ambiante ~ 75°C (réglable) |
| Temps de rinçage | 1 minute/temps ((1 à 59 fois/réglable) |
| Température de rinçage (eau de DI) | Température ambiante ~ 75 °C (réglable) |
| Temps de séchage | 0 à 99 minutes (réglable) |
| Plage de surveillance de la résistance | 0 à 18 M |
| Puissance du réchauffeur de réservoir de solvant | 9 kW |
| Température de séchage | Température ambiante ~ 99 °C/ (réglable) |
| Puissance du chauffe-eau à séchage/KW | 6 kW |
| Pression d'injection | Le nombre de fois où la valeur de l'échantillon est supérieure à 0,01 |
| Filtre de qualité chimique |
0.22μm (particules de filtre: pâte de soudure, colophane, flux et les contaminants) |
| Filtre à eau | Interface de type jonction rapide de 1 pouce |
| Port de décharge chimique | Interface de type jonction rapide de 1 pouce |
| Mesureur de pression en temps réel | 3 PCS (buse/eau de DI/déchets) |
| Pompes à pulvérisation horizontales | 5.5 kW |
| Taille du port d'échappement | Le nombre de points de contact doit être le même que le nombre de points de contact. |
| Source d'alimentation par air | AC380V 50HZ 65A/0,45MPa à 0,75MPa |
| Poids net | 400 kg |
| Dimension | L1400*W1350*H1830 mm |
Shenzhen Honreal Technology Co., Ltd. est une société basée à Shenzhen.est une entreprise nationale de haute technologie, spécialisée dans la recherche et le développement, la production et la vente d'équipements SMT.Le capital social de la société est de 5 millionsDepuis la création de l'entreprise, Honreal a persisté dans le développement de la technologie comme le noyau, la qualité comme sa survie, la recherche et le développement indépendants, et l'innovation continue.Après des efforts continus, il possède un certain nombre de brevets d' inventions de haute technologie.
Q1: Quelle est la durée du cycle deRésultats de l'enquêteUne machine à nettoyer?
R1: Au total 30 à 45 min. Laver 10 min + rincer 10 min + sécher 10 à 25 min.
Q2: Dans quel liquide peut-on utiliserRésultats de l'enquêtePour nettoyer le PCBA?
A2: L'eau à base de PCBA est utilisée pour le lavage liquide, le rinçage à l'eau par DI.
Q3: Avoir beaucoup de pcbas peutRésultats de l'enquêtenettoyé en un cycle?
A3: L200*W100mm taille PCBA par exemple, il peut nettoyer 30~40pcs.
Q4: Les PCBA doivent-ils cuire après le lavage, le rinçage et le séchage dans la machine?
R4: Bien sûr, les PCBA après nettoyage doivent être mis dans un four électrique et cuits pendant 2 heures à 100 ~ 110 ° C ou 4 heures à 80 ~ 90 ° C pour rendre le PCBA totalement sec.
Comparer les images avant et après le nettoyage:
