Avantages:
1.Machine de modèle hors ligne, dans la même table de mouvement XYZ combinant flux sélectif et soudage, compacte et pleine fonction.
2.Haute qualité de soudage.
3Le mouvement de la carte de circuits imprimés, la pulvérisation et la plateforme de soudage sont fixés.
4Peut être placé à côté de la ligne de production SMT pour le soudage, très flexible.
5Tous les paramètres peuvent être définis dans le PC et enregistrés dans le menu du PCB, comme le chemin de déplacement, la température du soudure, le type de flux, le type de soudure, la température n2 etc.,meilleure traçabilité et qualité de soudage répétée facile à obtenir.

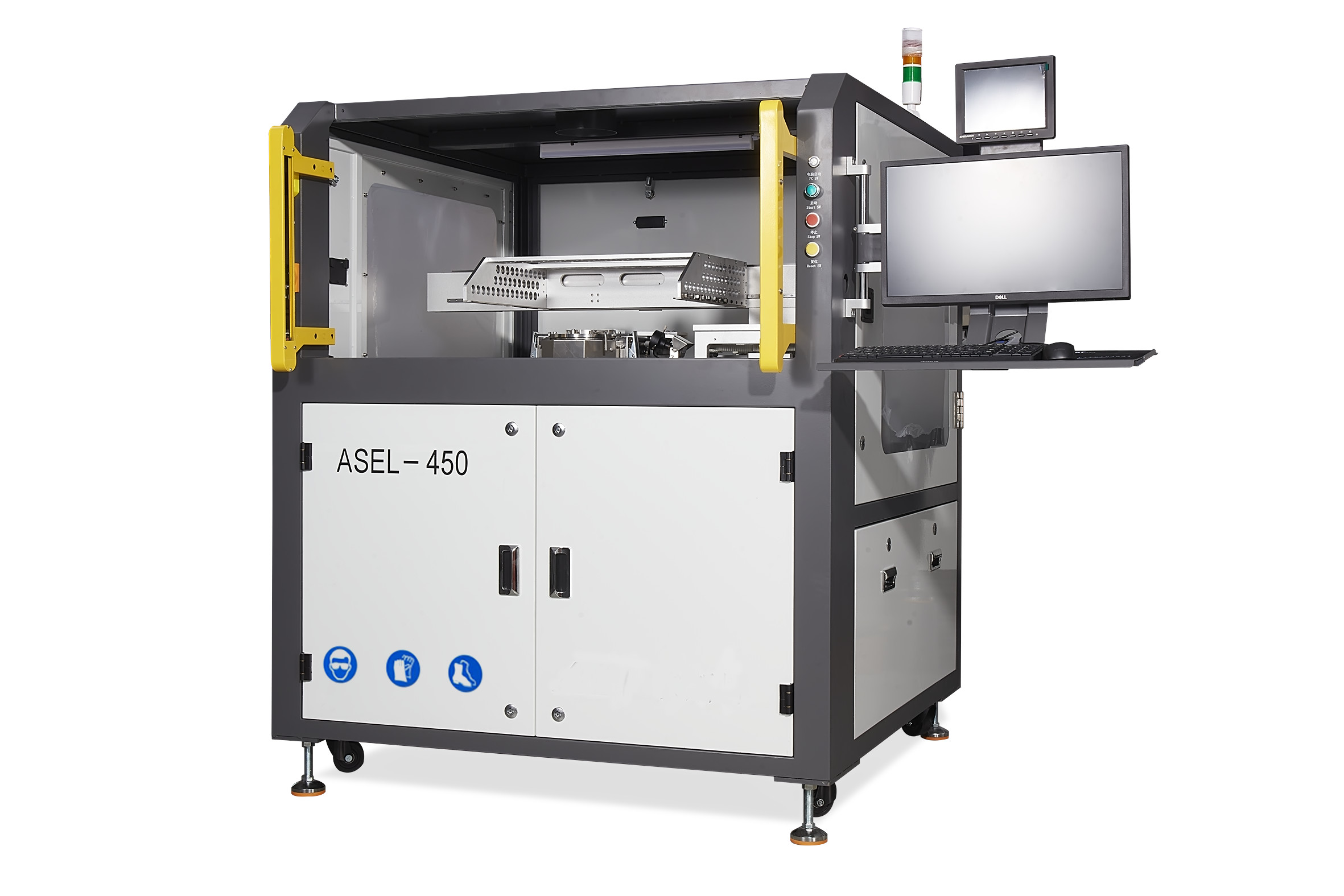

| Nom de l'article | Le code ASEL-450 |
| Généraux | |
| Puissance de fonctionnement/puissance maximale | 1 à 3 kW/5 kW |
| Taille des PCB | 50x50 à 350x450 mm |
| Dimension de la machine | 1090*1256*1340 mm |
| Poids net | 320 kilos |
| Énergie électrique | 1PH 220V à 50 Hz |
| Alimentation en air | 3 à 5 barres |
| Épuisement requis | 100 m3/h |
| Plateforme robotique PCB | |
| Les axes de mouvement | X, Y et Z |
| Contrôle du mouvement | Servo complet |
| Précision de la position | + / - 0,05 mm |
| Dégagement supérieur des PCB | 80 mm |
| Dégagement du fond des PCB | 30 mm |
| Positionnement des PCB | Pression d'auto-essai |
| Gestion de la soudure | |
| Stations de soudure standard | 1 pièces |
| Capacité du pot de soudure | 15 kgs |
| Contrôle de la température de la soudure | PID |
| Temps de réchauffement | 45 minutes |
| Température maximale | 380 °C |
| Le chauffage à la soude | 3 kW |
| Les nozzles de soudure | |
| Les nozzles mini-ondes | Dia 2 à 8 mm |
| Buse personnalisée | Il peut fournir |
| Gestion de l'inertie de l'azote (N2) | |
| Chauffage par N2 | équipé de la norme |
| Plage de contrôle du PID N2 Temp | 0 à 350 °C |
| Consommation de N2 par buse | 1.5 m3/h/nozzle |
| La pureté de l'A2 est requise. | O2 < 20 ppm |
| Gestion des flux | |
| Une buse de flux de pulvérisation | Mini fluxeur à pulvérisation, type d'atomisation |
| Capacité de flux | 1.2L |
| Réservoir de flux | Réservoir sous pression |
| Système de contrôle | |
| Méthode du programme | Contrôle par ordinateur |
| Système de contrôle | Contrôle par ordinateur |
| Temps moyen du programme | 10 minutes |
