Avantages:
1Modèle entièrement fonctionnel intégré, toute la plateforme de mouvement intégrée à pulvérisation et soudage, espace compact.
2Plaque de PCB fixée, plateforme de pulvérisation et de soudage en mouvement.
3.Haute qualité de soudage, améliorer considérablement le taux de passage du soudage.
4.Conception modulaire du transport en ligne SMEMA, soutien aux clients pour la formation de lignes flexibles.
5Tous les paramètres peuvent être définis dans le PC et enregistrés dans le menu du PCB, comme le chemin de déplacement, la température du soudure, le type de flux, le type de soudure, la température n2 etc.,meilleure traçabilité et qualité de soudage répétée facile à obtenir.

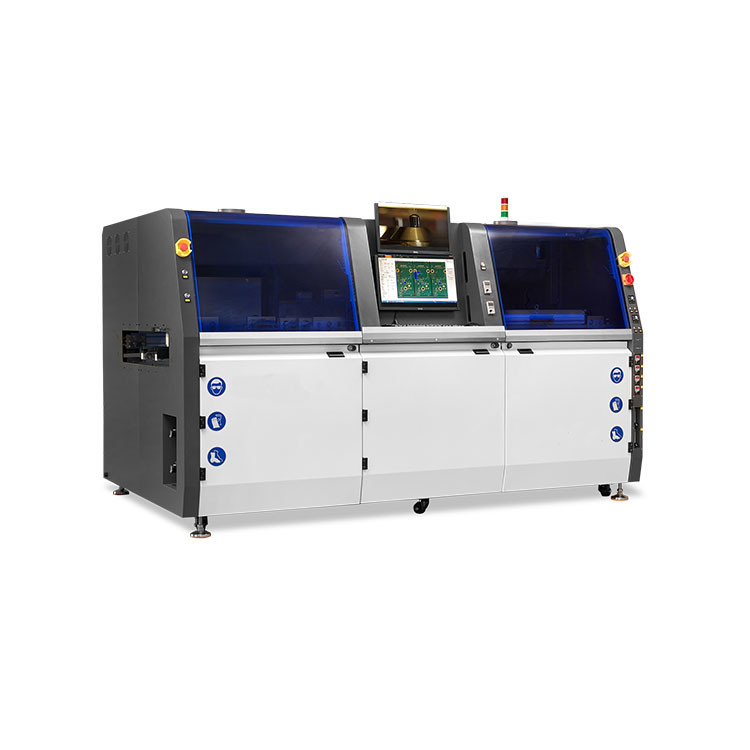

| Nom de la machine | Le numéro SEL-31 |
| Généraux | |
| dimension | L2550 X W1480 X H1665 |
| puissance générale | 16 kW |
| puissance de consommation | 4 à 8 kW |
| alimentation électrique | Pour les appareils à commande numérique |
| Poids net | 1500 kg |
| source d'air réutilisée | 3 à 5 bar |
| débit et pureté requis de N2 | 3 m3/heure,pureté> 99,998% |
| épuisant requis | 600 à 1000 CMB/h |
| contrôle et convoyeur | |
| contrôle | Contrôle industriel par PC + PLC |
| largeur du convoyeur | 100 à 400 mm |
| type de convoyeur | Transport ferroviaire par chaîne de section de pulvérisation et de préchauffage, transport de rouleaux de section de soudure |
| Direction du convoyeur de PCB | De gauche à droite ou de droite à gauche |
| rail de convoyeur | Rails en aluminium |
| hauteur du convoyeur | 900+/-30 mm |
| Tableau des motions | |
| axe de déplacement | X, Y et Z |
| contrôle du mouvement | Servocommande en boucle fermée |
| précision de position | + / - 0,05 mm |
| flamme | soudage des métaux |
| Gestion des flux | |
| buse de flux | Japon Lumina |
| la durabilité de la buse | en acier inoxydable |
| capacité du réservoir de flux | 1 litre |
| capacité du réservoir d'alcool | 1 litre |
| Préchauffage | |
| méthode de préchauffage | L'air chaud au sommet, le chauffage infrarouge en bas. |
| puissance du chauffe-eau | 6 kW |
| plage de température | 25 à 240 °C |
| Pâtes à souder | |
| numéro de pot standard | 1 PCS |
| capacité du pot de soudure | 16 kg/pot de soudure |
| plage de température de soudure | PID |
| temps de fusion | 30 minutes |
| température maximale de soudure | 350 °C |
| appareil de chauffage par soudure | 1.5kw/pot de soudure |
| Buse de soudure | |
| éblouissement de la buse | personnalisé |
| le matériel | alliage à haute teneur en carbone |
| buse équipée de la norme | 5 pièces équipées d'un tambour (de 2,5 mm/ 3,0 mm/ 4,0 mm/ 5,0 mm/ 6,0 m) |
| Gestion du N2 | |
| Chauffe-eau à N2 | équipé de la norme |
| Plage de température de N2 | 0 à 350 °C |
| consommation de N2 | 1 à 3 m3 /h par buse |
Les machines standard comprennent:
| 序号Série | Nom de l'objet | 内容contenu | Nombre Nombre |
| 1 | Système de commande | ordinateur et écran PC et moniteur |
Un ensemble. |
| 实时监控摄像头 En direct sur la caméra du moniteur | |||
| 控制器及控制卡 contrôle du mouvement | |||
| 2 |
Système de mouvement de plateforme Je vous en prie. |
Toute plateforme de mouvement à deux axes |
Un ensemble.
|
| 两轴全配滚珠丝杆及直线导轨2 axe équipé d'une vis à billes et d'un rail de guilde linéaire | |||
| 两轴全配伺服电机及伺服驱动器2 axes équipés d'un servo-moteur et d'un pilote | |||
| 3 | Système de décharge électrique | 进口喷射 进口喷射 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进 |
Un ensemble.
|
| ∆ ∆ ∆ réservoir de flux | |||
| Système pneumatique de contrôle du flux de gaz | |||
| Système de nettoyage automatique du nez | |||
| 4 | Système de préchauffage | 热风上预热, 红外射灯下预热 Préchauffer l'air chaud, le radiateur infrarouge au fond |
Un ensemble.
|
| 5 |
Système de mouvement de plateforme - Je ne peux pas faire ça. |
Toute la table de mouvement |
Un ensemble.
|
| à trois axes entièrement déployés et à trois axes de ligne droite équipés d'une vis à bille et d'un rail linéaire | |||
| trois axes entièrement équipés d'un électroménager et d'un entraîneur à trois axes équipés d'un servo-moteur et d'un pilote | |||
| 6 | 选择性 接锡炉Passe à souder | 15 kg fourneau à souder, moteur à roue, tunnel, serveur |
Un ensemble.
|
| Le système d'alarme de température de soudage sur chaleur | |||
| Système de régulation de la température de soudage | |||
| Système de chauffage en ligne | |||
| 标配5个 接喷嘴 ((intérieur de 4 mm x 3 pcs, 5 mm,6 mm)) Buse de soudure équipée de la norme | |||
| 7 |
运输部份 Système de convoyeur |
Avant et après le conducteur de transport indépendant à pas (préchauffage par pulvérisation) |
Un ensemble.
|
| Avant et arrière chaîne guide de transport (section de préchauffage par pulvérisation) | |||
| Détecteur de déchets d'eau de pluie | |||
| Avant et après le conducteur de transport, le conducteur indépendant à étape (à étape) du rail de guidage avant et arrière (section de soudure en étain) | |||
| Avant et arrière rouleau de transport guide (section de soudage en étain) | |||
| Détecteur d'émissions de dioxyde de carbone | |||
| Système de serrage latéral des PCB | |||
| 8 | 机器?? 体Cassiette de la machine | 机架及表面喷粉机框架/cover & painting Le cadre/le couvercle et la peinture de la machine à jeter de la poudre sur la surface |
Un ensemble.
|
