SMT Full Automatic DIP Lead Free Flux Spray Préchauffage du PCB soudage à ondes sélectives

Quantité Minimale De Commande:	1 série
Prix:	USD 65000-72000 Per Set
Emballage Standard:	Emballage de boîte en bois d'exportation
Délai De Livraison:	30 jours ouvrables
Mode De Paiement:	T/T, Western Union,
Capacité D'approvisionnement:	1000 ensembles par an

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Honeal

Numéro de modèle

Le SELPOT-400

Dimension:

L1400 mm X W1450 mm X H1700 mm

Taille maximale du support:

L400 X W400MM

Largeur du convoyeur:

50-400mm

Précision de position:

+ / - 0,05 mm

Capacité de pot de soudure:

15 kg/PCS

Méthode de préchauffage:

Chauffage IR supérieur

Mettre en évidence:

Soldeuse à ondes sélectives sans plomb

Préchauffage de la soudure à ondes sélectives

Soudure à ondes sélectives de PCB

Description du produit

Soudure sélective automatique sans plomb par pulvérisation de flux pour CMS

La soudure sélective est une forme spéciale de soudage inventée pour répondre aux exigences de la technologie de soudage moderne. Grâce à des procédures préprogrammées, la machine peut pulvériser et souder spécifiquement les joints de soudure qui nécessitent un flux par pulvérisation, et non seulement l'efficacité et la fiabilité du soudage sont supérieures à celles du soudage manuel, mais le coût du soudage est également inférieur à celui du soudage à la vague.

La soudure sélective peut être configurée avec une, deux ou trois technologies de revêtement de flux selon les exigences spécifiques de l'opération de l'utilisateur, ce qui permet d'obtenir un soudage précis des joints de soudure et de souder particulièrement le joint de soudure

Nom de la machine	SELPOT-400
Général
dimension	L1520mm X L1650mm X H1650mm
puissance générale	18kw
puissance consommée	5-7kw
alimentation	Triphasé 380V 50HZ
poids net	1200KG
source d'air requise	0.4-0.6MPa
débit d'air requis	8-12L/min
pression d'azote requise	0.4-0.6MPa
débit d'azote requis	plus de 2 mètres cubes par heure
pureté d'azote requise	>99.998%
évacuation requise	500--800CMB/H
support ou CMS
support	selon le produit
taille maximale du support	L400 x L400 mm
épaisseur du CMS	0.2mm-----6mm
bord du CMS	5mm ou plus
contrôle et convoyeur
contrôle	PC industriel
largeur du convoyeur	100-400MM
type de convoyeur	rouleau SUS
épaisseur du convoyeur	2---6mm (épaisseur du bord ou épaisseur du support)
direction du convoyeur CMS	De gauche à droite
dégagement supérieur du convoyeur CMS	100MM
dégagement inférieur du convoyeur CMS	30MM
charge du convoyeur	<10kg
rail du convoyeur	Rail en aluminium
hauteur du convoyeur	900+/-30mm
Table de mouvement
axe de mouvement	X, Y, Z
contrôle du mouvement	Servocommande en boucle fermée
moteur de mouvement	servomoteur de marque
vis à billes	Hiwin
précision de positionnement	+ / - 0.05 mm
châssis	soudage de métaux
Gestion du flux
buse de flux	Japon Lumina
durabilité de la buse	acier inoxydable
capacité du réservoir de flux	3L
réservoir de flux	réservoir sous pression
capacité du réservoir d'alcool	1L
réservoir d'alcool	réservoir sous pression
Préchauffage
méthode de préchauffage	chauffage IR supérieur
puissance du radiateur	13.5kw
plage de température	25--240°C
pot de soudure
nombre de pots standard		1 pièce
capacité du pot de soudure		13 kg / pot de soudure (Pompe électromagnétique)
Contrôle de la température de soudure		PID
temps de fusion		20--30 Minutes
température de soudure maximale		350 °C
chauffage de soudure		1.2kw
buse de soudure
buse		personnalisé
matériau		alliage à haute teneur en carbone
buse équipée en standard		5 pièces/pot de soudure équipées en standard (diamètre intérieur de la buse 2.5mm, 3mm, 4mm, 5mm, 6mm)
Gestion de l'azote
chauffage d'azote		équipé en standard
plage de température d'azote interne		0- 350 C
consommation d'azote		2 m³/h / buse

Détails:

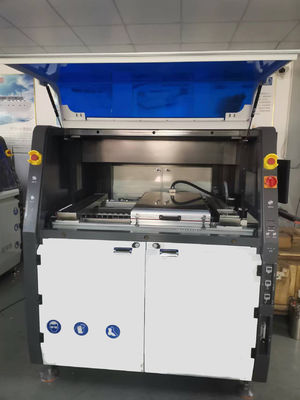

SMT Full Automatic DIP Lead Free Flux Spray Préchauffage du PCB soudage à ondes sélectives

Exigences matérielles

1.Configuration minimale

Le processeur n'est pas inférieur à 2.0GHz, le stockage interne n'est pas inférieur à 4 Go, l'espace disque libre n'est pas inférieur à 16 Go.

2.Configuration recommandée

Processeur quad-core 1.8GHz, stockage interne 8G, espace disque restant 512 Go, carte réseau gigabit.

3.Résolution de l'écran

1920 * 1080 (nécessaire)

4.Logiciels pris en charge

Système d'exploitation : Win7 64 bits, Win10 64 bits
