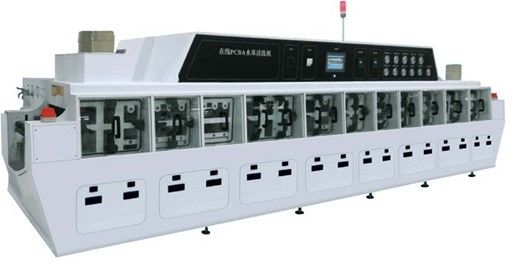

L'écran tactile de commande en ligne pulvérisation machine de nettoyage PCBA L5860mm

1. INTRODUCTION Générale

La machine de nettoyage en ligne HR-5800 PCBA est divisée en trois processus: section de nettoyage chimique, section de rinçage à l'eau pure et section de séchage à l'air chaud fort,Le béton peut être subdivisé en isolation environnementale ou pré-nettoyage chimique, le nettoyage chimique préalable (y compris les sections 1 et 2), l'isolation par coupure de vent 1, DI pollution par lavage, l'isolation par coupure de vent 2, DI rinçage 1, DI rinçage 2, rinçage final DI,le vent de séchage à l'air coupant 1, séchage à l'air chaud, le vent de séchage à l'air coupe 2, déchargeur.

2.PROCÈSE de nettoyage
1.Module de nettoyage chimique
1.1.Section de pré-nettoyage ou d'isolation chimique
Connectez de l'eau ou un agent de nettoyage à DI au produit pour un nettoyage préliminaire par pulvérisation, après le nettoyage, la solution d'eau retourne au réservoir chimique ou à la décharge directe.
Rôle: éliminer les polluants importants sur la surface du panneau, tels que les boules de soudure, la poussière, etc. Le système de filtration est utilisé pour éviter le flux important de polluants dans le réservoir d'eau pour bloquer la pompe.
1.2Nettoyage du cycle chimique
Nettoyer les deux côtés du PCBA en pompant de l'eau du réservoir de solvant, puis remettre l'eau dans le réservoir de solvant ou la décharger directement.Le nettoyage chimique est également divisé en nettoyage chimique 1 et nettoyage chimique 2.
Rôle: décomposition chimique, tension interne du flux de décomposition et séparation du flux de la surface du PCBA par pulvérisation sous pression d'eau.
1.3.coupe-vent isolant
Nettoyer et couper à l'air la surface de la planche PCBA par la buse et le couteau à air pour s'assurer que la planche PCBA ne transporte pas d'eau et de solvant dans le réservoir de lavage suivant.
Rôle: empêcher le réservoir d'eau DI de contaminer le réservoir de lavage.
2.Module de rinçage à DI
2.1DI prélavage ((lavage de recyclage)
Connectez de l'eau DI au produit pour un nettoyage préliminaire par pulvérisation, et l'eau reviendra au réservoir de DI de prélavage après le nettoyage.
Rôle: rincer les résidus d'agent nettoyant à la surface du panneau pour réduire l'agent nettoyant dans la section de rinçage du DI et contaminer le réservoir d'eau du DI.
2.2Isolation par coupure de vent
La surface de la carte PCBA est coupée avec un couteau à air pour enlever la majeure partie des résidus d'eau de la surface et s'assurer qu'aucune eau DI n'est transportée à la surface de la carte PCBA vers la section de séchage.
2.3.DI rinçage au cycle de l'eau
Nettoyer les deux côtés du PCBA en pompant de l'eau du réservoir de DI et l'eau retournera dans le réservoir de DI après le nettoyage.Le rinçage du cycle de l'eau de DI est divisé en deux sections: rinçage 1 et rinçage 2,chacune avec un réservoir d'eau.
Rôle: éliminer le flux ou les résidus chimiques par pulvérisation sous pression.
2.4.Rinceau final
Le générateur DI fournit directement de l'eau DI à cette section pour le rinçage final, après quoi l'eau est directement déchargée ou versée dans le réservoir DI.
Rôle: veiller à ce que le produit de nettoyage soit conforme aux normes.
3- Coupe finale par vent, isolation et séchage
La surface de la carte PCBA est coupée avec un couteau à air pour enlever la majeure partie des résidus d'eau de la surface et s'assurer qu'aucune eau DI n'est transportée à la surface de la carte PCBA vers la section de séchage.
Rôle: empêcher l'entrée de l'eau DI dans la section de séchage à air chaud, afin de ne pas affecter l'effet de séchage à air.
3.1.Touche finale à vent isolante (séchage à air froid).
3.2- Le séchage à air chaud.
3.3- Séchage à l'air froid.

3Paramètres techniques

Interface à écran tactileBoîte de commande électrique (commandeur automatique Omron)

          ceinture en treillis en acier inoxydable à capteur photoélectrique

             Filtre de pulvérisation et tube
