Conception modulaire de la machine de soudage à ondes sélectives à double pot à 99,998% de pureté de N2

Pourquoi utilisons-nous une machine de soudage sélectif à vague ?

Bien que certains composants puissent être soudés par le processus THT, certains composants de grande capacité et à pas fin sont difficiles à réaliser. Par conséquent, la machine de soudage sélectif doit être utilisée.

La pénétration de l'étain de la machine de soudage à vague ne peut atteindre que 75 %, mais les machines de soudage sélectif à vague avec système de soudage sélectif peuvent atteindre un taux de pénétration de 100 %.

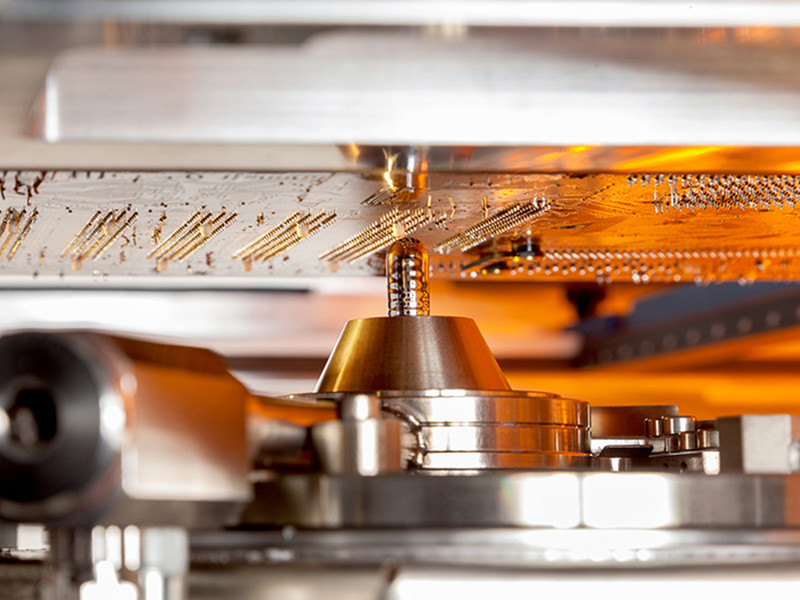

La machine de soudage sélectif HRX-32 combine un module de pulvérisation de flux, un module de préchauffage, un module de soudage, une conception intégrée et une expansion libre. La pulvérisation de flux utilise une pulvérisation point par point, ce qui permet d'économiser beaucoup de flux. Le préchauffage utilise de l'air chaud et un IR inférieur, il peut évaporer rapidement l'humidité du flux et amener la carte PCB à une certaine température, de sorte que le PCB ne subira pas de choc thermique au contact de la soudure liquide. Le module de soudage peut être utilisé en simple ou double creuset selon les exigences du client. La pompe électromagnétique assure un débit extrêmement constant pour des hauteurs de vague de soudure précises et finement réglées. Avec une technologie de pointe et une conception modulaire de la machine de soudage sélectif à vague HRX-32, la machine de soudage sélectif HRX-32 répond aux exigences les plus élevées en matière de flexibilité et de débit.

Maintenant, les machines de soudage sélectif sont largement utilisées dans l'automobile, le médical, le contrôle industriel et d'autres industries de fabrication haut de gamme, et la machine de soudage sélectif à vague HRX-32 sera votre meilleur choix.

Logiciel :

• Tout le système logiciel développé par une entreprise indienne, avec notre expérience pratique du soudage sélectif, basé sur le système Windows 7, avec une bonne traçabilité.
• Utilise une image numérisée comme arrière-plan pour la programmation du chemin, la vitesse de déplacement, le temps de séjour, la vitesse de déplacement à vide, la hauteur Z, la hauteur de la vague, etc., tous programmés pour différents sites de soudage.
• Affiche le processus de soudage en direct à la caméra.
• Les paramètres critiques sont entièrement sous surveillance par le logiciel PC, tels que la température, la vitesse, la pression, etc.
• Avec une fonction d'étalonnage automatique de la hauteur de la vague, pour vérifier et étalonner la hauteur de la vague après chaque PCB, afin de maintenir une très bonne stabilité de la vague.
• Peut être mis à niveau avec une fonction de positionnement par repères, pour vérifier le point de repère du PCB après chaque PCB, afin de réduire le décalage de position du PCB.
• Concernant le menu des PCB dans la machine de soudage, toutes les informations seront stockées dans un seul fichier. Il comprendra les dimensions et l'image du PCB, le type de flux utilisé, le type de soudure, le type de buse de soudure, la température de soudure, la température N2, le chemin de mouvement et la hauteur de vague et la hauteur Z relatives de chaque site, etc. Lorsque le client soude le même PCB, il peut obtenir des informations complètes sur la façon dont cela a été fait dans l'historique, et il est également facile de tracer.
• Avec la fonction LOG, fournit 3 niveaux pour entrer dans le logiciel avec des droits différents. Pendant ce temps, peut enregistrer le fonctionnement et les alarmes de la machine.

Paramètres techniques :

Support et services :

La machine de soudage sélectif à vague SMT est un appareil de haute qualité et fiable conçu pour souder des composants traversants sur des cartes de circuits imprimés.

Notre équipe de support technique produit est disponible pour vous aider avec toutes les questions ou problèmes que vous pourriez rencontrer lors de l'utilisation de la machine. Qu'il s'agisse d'installation, de maintenance ou de dépannage, nous nous engageons à vous fournir des solutions rapides et efficaces.

En plus du support technique, nous proposons également une gamme de services pour garantir les performances optimales de votre machine de soudage à vague SMT. Ces services comprennent :

• Étalonnage et optimisation de la machine

• Maintenance préventive régulière

• Mises à niveau et modifications

• Formation et certification des opérateurs

En choisissant notre machine de soudage à vague SMT, vous pouvez être assuré que vous recevrez non seulement un produit de première qualité, mais aussi un support technique et des services exceptionnels.
