● Une nouvelle conception simplifiée remplace l'extérieur rectangulaire classique, et la conception est basée sur l'esthétique mécanique et la praticité, ce qui facilite l'entretien.
● Le contrôleur PLC, le PC et l'UPS en ligne forment un système de contrôle stable, sûr et efficace.
● Le logiciel comporte des fonctions telles que le comptage des PCB, le réglage et l'édition de la température, le menu des paramètres des PCB, les tests de profil, les alarmes et la conversion multilingue.Le logiciel a fait beaucoup d'effet sur les questions de sécurité comme le moteur d'onde fonctionnant à température sûre etc..
● Le chronomètre d'une semaine fournira une fonction étonnante pour le client.Et la machine peut s'allumer automatiquement pour faire fondre la soudure avant que l'opérateur vienne au travailLorsque l'heure du travail est venue, la soudure a été fondue et tout est prêt. Cela permettra au client d'économiser environ 1,5 heure par jour.
● Le rail de guidage spécialement conçu réduit la déformation causée par la chaleur; après deux ans de travail, vous n'avez qu'à changer les barres de cuivre au lieu de changer l'ensemble des rails de convoyeur.
● Pulvérisateur entraîné par moteur pas à pas, la vitesse peut être réglée sur PC. Le temps de déplacement et d'arrêt sera réglé de manière plus précieuse.
● Le pulvérisateur est fabriqué au Japon; il assure une parfaite performance d'atomisation du flux.
● Ajout automatique de flux, il y a deux capteurs sur le réservoir de flux.Lorsque le flux est inférieur à la limite,il allume la pompe pour alimenter le flux automatiquement.L'opérateur doit juste mettre le flux de baril entier dans le réservoir de fluxPendant ce temps, mettez le tube aspirant dans le canon.
● Contrôle de la zone de préchauffage par convection d'air forcé par un régulateur de température dans le modèle PID. La zone de préchauffage fournira suffisamment de chaleur uniforme pour le PCB.
● 3 zones d'air chaud inférieures individuelles et une troisième zone d'air chaud supérieure en option, cette configuration fournira le plus grand effet de préchauffage pour le soudage.
● Adoption d'un chauffage en fonte pour le pot de soudure, il est monté à l'extérieur du pot de soudure.
Les deux hauteurs d'onde sont contrôlées par un transducteur, qui modifie la hauteur de l'onde en ajustant la fréquence de la puissance.
● Le pot de soudure est fabriqué en Ti de 3 mm d'épaisseur.
● Moteur à ondes B&M de haute qualité fabriqué en italien, peu bruyant et plus stable.
● Le pot de soudure peut être soulevé et abaissé, se déplacer automatiquement. Il est très facile pour le client de changer de pot de soudure et de convertir entre le plomb et sans plomb.

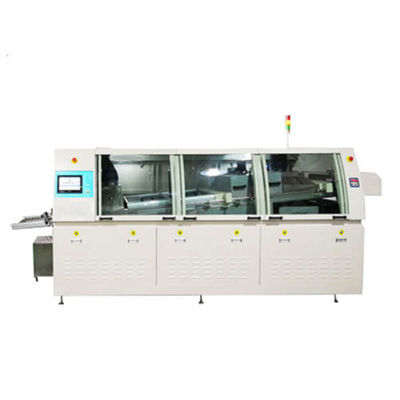

Les spécifications de la machine de soudure à ondes sans plomb HR-400F
| Les spécifications HR-400F | |
| Modèle | Pour les produits: |
| Largeur du PCB | 50 à 400 mm |
| Capacité du pot de soudure | 390 kg |
| Puissance de fonctionnement/puissance générale | 5 à 12 kW/25 kW |
| Dimension de la machine | 4260 ((L) * 1495 ((W) * 1725 ((H) |
| Poids net | 1500 kg |
| Système de contrôle | PC + PLC |
| Moteur de convoyeur | 3Ph 220V, 90W |
| Vitesse du convoyeur | Le nombre d'unités d'équipement doit être déterminé en fonction de l'échantillon. |
| Capacité en alcool | 4.5 litres |
| Direction du convoyeur | De gauche à droite |
| Méthode de pulvérisation | moteur pas à pas et pulvérisateur mobile à glisser |
| Pulvérisateur | Japon ST-6 |
| Zone de préchauffage | 3 zones de préchauffage individuelles au fond |
| Puissance de préchauffage | 4 kW/zone |
| Matériau de soudage | entièrement Ti |
| Appareils de chauffage à chaudière | Fer à fondre |
| Puissance de chauffage | 1.2KW*10PCS |
| Numéro de vague | deux ondes |
| Type de vague | Première vague de turbulences et deuxième vague Lambda |
| Temps de fusion | 110 minutes |
| Levé et abaissé | Commutateur électrique |
| Pottes de soudure à l'intérieur et à l'extérieur | Commutateur électrique |
| Pompes de nettoyage des doigts | 1PH 220V 10W |
| Type de doigt | Double crochet ou doigt en L. |
| Matériau à doigts | - Je vous en prie. |
| Angle de soudure | 5 à 7° |
| Alimentation en air | 3 à 5 bar |
| Énergie électrique | 3PH 380V à 50 Hz |
Introduction du procédé:
The PCBs which are inserted and mounted with components and need soldering will be sent to the chain conveyer system by motor-driven buffer conveyer at the feeding end of the wave-soldering system continuously and automatically and then all the processes will be performed one by oneAprès cela, les PCB soudés seront envoyés hors du système de soudage par convoyeur à chaîne.
Détails:
Système de chargement
Il peut être relié directement au convoyeur d'insertion, au capteur situé en bas pour le comptage et le fluxeur de pulvérisation pour l'allumage/arrêt, à la règle et à l'aiguille pour l'instruction de la largeur.
Système de flux
L'alimentation en air par le système de flux de pulvérisation, toute la pression du débit d'air est réglable par débit de pression.
Mouvement du système de flux
Le pulvérisateur de haute qualité entraîné par un moteur pas à pas et un rail/slider, la vitesse de déplacement réglée sur l'écran tactile, le pilote pas à pas et le système de commande PLC assurent un mouvement en douceur et à faible bruit.Comparer avec le moteur à cylindres à air traditionnel, la vitesse de déplacement peut être réglée à l'écran tactile et la vitesse de déplacement ne sera pas influencée par la pression de l'air comme la bouteille d'air.
Services et engagements
Avant d'acheter le produit, we will be a comprehensive analysis of the views and requirements and recommend it to the actual needs of customers with the most suitable products and let customers know that the performance characteristics of the selected product referred to in accordance with customers.
En achetant les produits, nous promettons de permettre aux clients de connaître clairement l'achèvement du produit.livraison, pour s'assurer que le produit est intact et en place dans les délais prescrits aux exigences du client.
L'entreprise promet:
Nous accordons une grande importance à vos commentaires sur la qualité des informations, toutes les informations seront données à la qualité des réponses des commentaires;
Conformément aux exigences du contrat pour l'installation, la mise en service et la formation du personnel technique, l'acheteur a vendu le matériel.
Nous fournissons un soutien technique à long terme, notre société dispose d'un approvisionnement adéquat de consommables acheteur si demandé à commander des pièces de rechange, notre société peut fournir en temps opportun.
