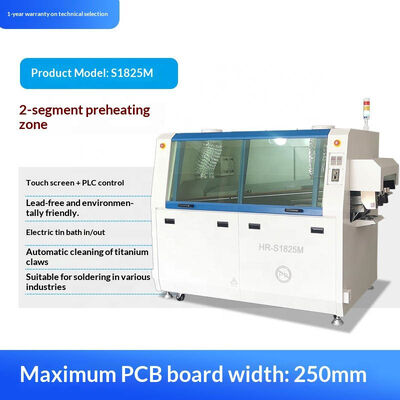

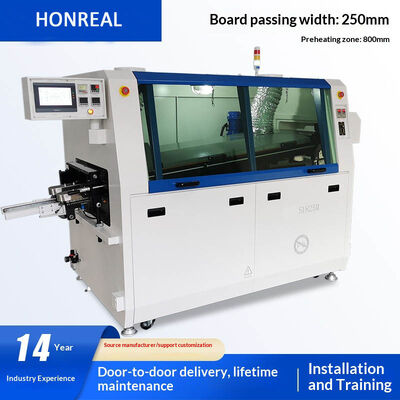

Machine de soudage par ondes de PCB à chaleur à travers le trou

MOQ:	1SET
Prix:	USD 5200 Per Set
Standard Packaging:	basse-bois
Delivery Period:	15 jours ouvrables
Payment Method:	LC, T/T, Western Union
Supply Capacity:	100sets / mois

Informations détaillées

Product Description

Informations détaillées

Lieu d'origine

Chine

Nom de marque

HONREAL

Certification

Numéro de modèle

HR-S1825M

Dimensions:

Pour les appareils à commande numérique

Type de contrôle:

Écran tactile + PLC

Plage de température:

Environnement - - 350 °C

Largeur maximum de carte PCB:

250 mm

Vitesse du convoyeur:

Le nombre de pièces de rechange doit être déterminé en tenant compte de l'état des pièces de rechang

Capacité de pot de soudure:

180 kg

Type de puissance:

3 phases 220V 60Hz 3 phases 380 50HZ

Mettre en évidence:

machine de soudage par ondes mini à travers trou

machine de soudage par ondes de PCB sans plomb

Machine automatique de soudage par ondes SMT

Product Description

Machine à souder à la vague PCB à trou traversant automatique Mini, machine à souder à la vague sans plomb

Spécifications techniques

Modèle	Machine à souder à double vague sans plomb HR-S1425M
Configuration	Contrôle par écran tactile, chauffage à air chaud à deux étages, double pic de vague, fonctionnement manuel du four à étain, nettoyage manuel des griffes en titane, balancement par pulvérisation du moteur pas à pas
Nombre de pics	2 pics
Largeur de la carte	Max 250mm
Capacité du four à étain	180KG
Longueur de préchauffage	600mm
Hauteur du pic	12mm
Longueur des broches des composants de la carte PCB	10mm
Hauteur de transport de la carte PCB	750±20mm
Puissance de démarrage	9KW
Puissance de fonctionnement	2KW
Puissance du four à étain	6KW
Puissance de préchauffage	2KW
Puissance du moteur	0.25KW
Méthodes de contrôle	Écran tactile
Dimensions du rack	140012001500mm
Dimensions externes	220012001600mm
Vitesse de transport de la carte PCB	0-1.2m/min
Température de la zone de préchauffage	Température ambiante à 180°C
Méthode de chauffage	Air chaud
Nombre de zones de refroidissement	1
Méthode de refroidissement	Refroidissement par ventilateur axial
Température du four à étain	Température ambiante à 300°C
Direction de transport	De gauche à droite
Méthode de contrôle de la température	PID+SSR
Mode de contrôle de l'ensemble de la machine	Mitsubishi PLC + Écran tactile
Capacité du flux	Max 5.2L
Méthode de pulvérisation	Moteur pas à pas + ST-6
Source d'alimentation	Système triphasé à 5 fils, 380V, 50Hz
Alimentation en air	4-7KG/CM², 12.5L/Min
Poids	600KG

Exigences relatives à la carte PCB

Limite de hauteur des composants sur une PCB : 90mm
Limite de longueur des pieds des composants de la carte PCB : 10mm
Direction de transport de la carte PCB : De gauche à droite

Composant de pulvérisation de flux

Tête de soufflage : Système ST-6 avec une plage de pulvérisation de 20 à 65 mm, angle du ventilateur réglable, hauteur de la buse réglable de 50 à 200 mm, débit maximal de 60 ml/min

Système de conduits d'air : Filtres importés, vannes de contrôle et raccords de tuyauterie

Système de déplacement de la buse de pulvérisation : Moteur pas à pas avec contrôle intelligent Mitsubishi PLC pour une pulvérisation sélective

Mouvement du jet : Moteur pas à pas de précision avec rail de guidage

Système de récupération du filtre à flux : Filtration sur treillis métallique en acier inoxydable utilisant les caractéristiques des fluides pour maximiser la filtration et la récupération de l'excès de flux

Composant de préchauffage

Zone de préchauffage étendue : Système de préchauffage à air chaud à 2 étages avec une longueur totale de 600 mm et un contrôle indépendant de la température

Contrôle de la température : Contrôle PID

Bloc chauffant : Turbine à air chaud à haute température avec tube chauffant en céramique à haute température de Taïwan

Mode d'installation : Conception modulaire de type tiroir pour un entretien et une réparation pratiques

Composants du four à étain

Plage de température : Température ambiante à 300°C

Mouvement du four à étain : Fonctionnement manuel

Espacement première/seconde vague : 20-30mm

Première vague : Onde de choc Baozhun pour les composants à montage en surface et les composants à pastilles double face

Évent du pic de la deuxième vague : Vague d'advection Baozun

Conception à faible oxydation : Résidu d'étain-plomb ≤2kg/8h, résidu d'étain sans plomb ≤1.5kg/8h (varie en fonction des impuretés de la barre d'étain)

Fonctionnement en mode économique : Contrôle PLC et interrupteur photoélectrique pour réduire les déchets inutiles

Moteur de crête de vague : Contrôle numérique de la hauteur de crête avec moteur haute température de la société TCG de Taïwan

Bloc chauffant : Conception spécialisée à longue durée de vie avec système de chauffage à air chaud, relais statique ANV de Taïwan et chauffage du liquide d'étain à ±2°C

Système de réfrigération : Refroidissement par ventilateur axial à fort refroidissement

Système de transmission PCB

Rails de guidage : Rails spéciaux en aluminium haute résistance et résistants à l'usure avec rails en acier inoxydable haute température et structure de compensation thermique

Parallélisme des rails de guidage : 0.5mm

Réglage de la largeur : Réglage manuel de la largeur

Griffe de chaîne : Éclissage standard à double crochet en titane ≤2.5mm

Plage de vitesse de transmission : Unité minimale : 1 mm/min ; Plage : 0-2200 mm/min

Écart de vitesse de transmission : Contrôle en boucle fermée électronique dans les 0-10 mm/min

Tendeur de chaîne : Tension du pignon réglable

Moteur de transport : Moteur TCG de Taïwan 90W avec protection contre les surcharges

Structure de la machine

Structure du corps : Cadre de fuselage profilé avec un design élégant et durable

Structure des portes avant et arrière : Structures entièrement fermées avec un espace d'entretien maximal

Performance du contrôle électrique

Méthode de contrôle : Mitsubishi PLC + Écran tactile

Interface de contrôle : Fonctionnement simple et intuitif avec des performances stables

Alarme anormale : Alarme de température haute ou basse

Protection du contrôle de la température : Arrête le chauffage en cas de défaillance du préchauffage ou du four de soudure

Marques et modèles d'accessoires

Nom de l'accessoire	Marque et modèle
PLC, Écran tactile	Mitsubishi, Contrôle d'affichage
Moteur de transport, Boîte de vitesses	Taïwan TCG Monophasé 90W, Boîte à dents : 1:120K
Griffe en titane	Griffes à double crochet en alliage de titane spécial, 1,5 mm d'épaisseur
Moteur du four à étain	Taïwan TCG Triphasé 4 pôles 0,25KW résistant aux hautes températures
Relais auxiliaire	OMRON MY2, MY4
Transformateur de fréquence	Yatai 0.4KW
Tube chauffant	Exposition de Taïwan, Fil de nickel-chrome importé
Interrupteur photoélectrique	24V NPN Swiss Joy
Relais statique	Zuoyi 40A
Disjoncteur	Chint
Contacteur CA	Chint
Thermocouple	Taïwan Panta, Type d'isolation K
Bouton de démarrage	Schneider
Tête de soufflage	ST-6

Système de service

Période de responsabilité pour les défauts : Tous les accessoires sont couverts par une garantie gratuite d'un an (hors facteurs humains)

Hors garantie : Entretien à vie avec service payant (coûts de main-d'œuvre et de matériel uniquement)

Images du produit

Exigences relatives à l'environnement de travail

Atelier ventilé et sec avec sol plat
Température ambiante : 5-45°C
Alimentation électrique stable et bien mise à la terre avec courant nominal

Avant la mise sous tension : Vérifiez la puissance nominale, la mise à la terre correcte et les connexions électriques sécurisées.

À propos de Shenzhen Honreal Technology Co., Ltd

Entreprise nationale de haute technologie spécialisée dans la R&D, la production et la vente d'équipements SMT. Au service des 500 plus grandes entreprises électroniques du monde avec un capital social de 5 millions. Notre équipe technique expérimentée se concentre sur l'innovation pour répondre aux divers besoins des clients grâce à des services précieux.

Foire aux questions

Q : Comment pouvez-vous garantir la qualité de vos ventes ?
R : Nous garantissons des tests rigoureux de chaque machine avant la livraison pour assurer d'excellentes performances.

Q : Comment se déroule la formation ?
R : Les ingénieurs peuvent se former dans nos locaux ou apprendre facilement grâce aux vidéos de formation et au manuel d'utilisation fournis avec la machine.

Q : Puis-je avoir mon logo sur le produit ?
R : Nous prenons entièrement en charge le service de logo personnalisé gratuit - il suffit de fournir vos exigences.

Q : Est-il difficile d'utiliser ces machines ?
R : Non, la plupart des clients apprennent à utiliser la machine en 2 jours.
