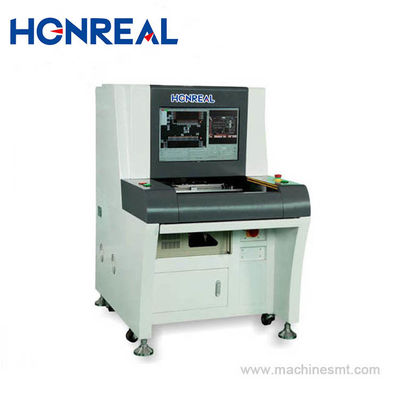

Équipement d' inspection optique automatisé hors ligne, machine AOI pour PCB industriel

Quantité Minimale De Commande:	1
Prix:	Négociable
Emballage Standard:	Emballage de boîte en bois d'exportation
Délai De Livraison:	5-7 jours
Mode De Paiement:	T/T, Western Union,
Capacité D'approvisionnement:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Honreal

Certification

Numéro de modèle

H310: les produits chimiques

Nom du produit:

Machine d'inspection d'AOI

Application:

Inspection des PCB

Taille du PCB:

20 mm × 20 mm à 450 mm × 350 mm

Dimension de machine (L*W*H):

L1120 mm × 900 mm × 1400 mm

Pouvoir:

AC220v, 10%, phase unique 5a 50/60hz, consommation électrique 600w

Poids:

Environ 480 kg

Mettre en évidence:

Équipement d'inspection optique automatisé hors ligne

Équipement d'inspection optique automatisée des PCB

Machines à PCB industrielles pour l'AOI

Description du produit

Machine d'inspection optique automatisée AOI hors ligne H910 pour circuits imprimés

L'AOI peut être utilisée aux emplacements suivants dans les lignes SMT : post-pâte, pré-refusion, post-refusion ou zones de soudure à la vague.

Avantage fonctionnel :

1. Il convient aux lignes de production SMT haut de gamme entièrement automatiques et à la détection AOI en temps réel.
2. Automatisation plus efficace, pas de libération manuelle, signaux de carte NG ou OK standard ;
3. Plus économique, une personne surveille plusieurs équipements de détection AOI ;
4. Il peut identifier la lecture et la requête de codes unidimensionnels et de codes QR, et réaliser un poste de travail de maintenance.
5. Capacité de détection stable pour les composants 0201, fonction de détection 01005 en option ;
6. Devant le four, après le four et autres positions, une machine polyvalente.

Configuration des paramètres :

Catégorie

Projet

Spécifications

Système d'identification visuelle

Inspection	Utilisation de multiples algorithmes synthétiques tels que Widm, technologie de contraste d'image couleur, technologie d'extraction de couleur, similarité, technologie de traitement binaire, OCR/OCV, etc.
Caméra	Caméra CCD couleur 5 mégapixels : 10 µm/15 µm/18 µm/20 µm/25 µm
Source de lumière	Lumière colorée annulaire tridimensionnelle multicanal, choix de RGB/RGBW/RGBR/RWBR selon l'application
Vitesse de traitement d'image	Composants 0201	<10 ms
	Temps par image	<170 ms
Contenu de test	Défauts d'impression de pâte	Désaligné, débordement, insuffisant, pâte ouverte, tache
	Défauts de composants	Manquant, désaligné, incliné, pierre tombale, panneau d'affichage, retourné, polarité inversée, incorrect, endommagé
	Défauts de soudure	Débordement, insuffisant, soudure courte, tache
Mesures anti-statiques	Prise électrique antistatique, couronne antistatique

Système mécanique

Taille du PCB	20 mm x 20 mm à 450 mm x 350 mm (taille plus grande possible selon les demandes des clients)
Épaisseur du PCB	0,3 mm ~ 5,0 mm
Tolérance de déformation du PCB	<5 mm
Dégagement des composants	Dessus<35 mm, dessous <75 mm
Pièces à espace minimum	Puce 0201 et pas de 0,3 mm
Plateau X, Y	Moteur	Servomoteur AC
	Localisation précise	<8 µm
	Vitesse de déplacement	830 mm/sec (MAX)

Système logiciel

Système d'exploitation	Windows Professionnel
Contrôle et reconnaissance	Caractéristiques	Widm, modèle OK d'apprentissage, réglage automatique de l'imagerie du modèle, identification des données et des valeurs numériques d'erreur
Contrôle et reconnaissance	Opération	Programmation graphique, avec bibliothèque de puces et obtention d'un cadre d'inspection correspondant à la forme de la puce, position dorée, ajustement micrométrique, et programmation facile
Marque	Numéros de marque	0 à 2 marques peuvent être choisies
Marque	Vitesse de reconnaissance	0,5 s/pièce

Système de contrôle

Hôte informatique	CPU : Intel Dual-Core, Mémoire : 4 Go, Disque dur : 500 Go
Affichage	Écran LED 22 pouces

Autres paramètres

Dimensions de la machine (LlH)	L1120 mm x 900 mm x 1400 mm
Poids	Environ 480 kg
Puissance	AC220V, 10%, monophasé 5A 50/60Hz, consommation électrique 600W

Équipement d' inspection optique automatisé hors ligne, machine AOI pour PCB industriel

Certification

Notre Service

1. Pré-consultation : fournit des solutions SMT professionnelles pour la ligne complète.
2. Garantie d'usine : service d'usine avec garantie d'un an.
3. Installation : installation et mise en service sur site pour assurer une production fluide.
4. Formation technique : fournit une formation professionnelle de niveau 1 à niveau 3.
5. Support technique : fournit un support technique 7j/7 et 24h/24.
6. Mise à niveau logicielle : offre des mises à niveau logicielles gratuites à vie pour tous les produits.

Contactez-nous

Entreprise	Shenzhen Honreal Technology CO.,Ltd.
Adresse	No15, Shangnan Hongma Road, Shajing Street, Baoan District, Shenzhen, Guangdong Province, Chine
Tél	+86755 2302 0279
Fax	+86 755 2330 6782
Code postal	518125
Skype/Whatsapp/Wechat	+8613715227009
