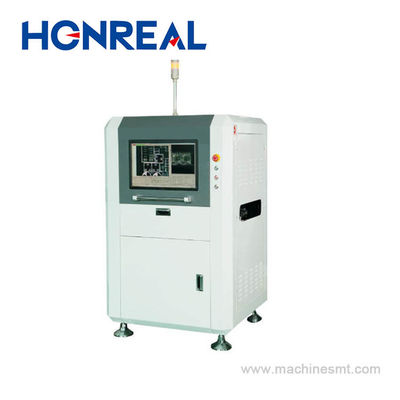

Machine d'inspection en ligne SMT AOI automatique pour inspection optique

1 jeu
MOQ
Negotiable
Prix
Machine d'inspection en ligne SMT AOI automatique pour inspection optique
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
La caméra: CCD Caméra couleur
Ajustement de largeur: Automatiquement
Taille des PCB: 20 mm × 20 mm à 360 mm x 400 mm
Pièces minimales: 01005 puce
Localisation précise: < 8 μm
Vitesse de mouvement: Le nombre de points de contact doit être déterminé en fonction de l'échantillon.
Affichage: Affichage de 22 "
Dimension de la machine: L980 mm × 980 mm × 1600 mm
Surligner:

Machine d'inspection en ligne de l'AOI

,

Machine d'inspection SMT AOI
Informations de base
Lieu d'origine: Chine
Nom de marque: HONREAL
Certification: CE ISO
Numéro de modèle: H800
Conditions de paiement et expédition
Détails d'emballage: WoodenCase
Délai de livraison: jours 15work
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 100sets/month
Description de produit

En ligne SMT Aoi Machines Système d'inspection optique automatique Aoi équipement



Caractéristiques:
1La vitesse de l'appareil photo numérique augmente de 30%.
2Lentille télécentrique à haute profondeur de champ, capable de mesurer les joints de soudure sur le côté des composants élevés.
3- Soutenir la détection de SMT avant, arrière et station de plongée.
4. Soutenir l'inspection des composants emballés 0201 et 01005.
5Importation de données CAO, bibliothèque de composants de liaison automatique, sélection automatique de couleurs.
6Une véritable programmation hors ligne et une mise à jour du programme.
7. MES données d'amarrage pour réaliser une usine intelligente.
8• Prise en charge de la gestion centralisée multilignes et du service à distance.



H800 Paramètre technique:

Catégorie Projet Les spécifications
Système d'identification visuelle
Inspection Utilisation synthétique de plusieurs algorithmes tels que Widm, technologie de contraste d'image couleur, technologie d'extraction de couleur, similitude, technologie de traitement à deux valeurs, Ocr/Ocv et ainsi de suite.
La caméra 5 millions de caméras Ccd couleur: 10um/15um/18um/20um/25um

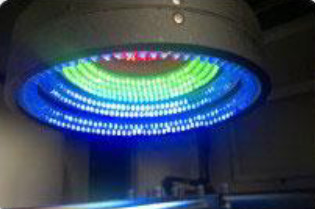

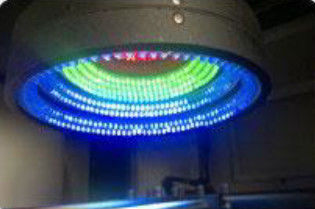

Source lumineuse Lumière colorée tridimensionnelle multicanal en forme d'anneau, choisir RGB/RGBW/RGBR/RWBR selon l'application
Vitesse de traitement des images 0201 composants < 7,6 ms
Temps par image 220 à 450 ms
Contenu des essais Les défauts de l'impression par collage Mal aligné, débordement, insuffisant, collage ouvert, tache
Défauts des composants Manquant, mal aligné, déformé, pierre tombale, panneau d'affichage, renversé, polarité inversée, faux, endommagé
Défectuosité de la soudure Débordement, insuffisance, soudure courte, tache
Inspection de la soudure par ondes Débordement, insuffisant, court, excès de soudure, vide de soudure
Système de mécanisme
Taille des PCB 20 mm × 20 mm à 400 mm x 360 mm (peut faire une taille plus grande selon les demandes des clients)
Le convoyeur de PCB Fixation du PCB: de bas en haut, chargement et déchargement automatique du PCB, dégagement réglable, conforme à la norme SMEMA.
Épaisseur des PCB 00,3 mm ~ 5,0 mm
Tolérance de distorsion des PCB > 5 mm
Autorisation des composants En haut < 35 mm, en bas < 35 mm
Pièces d'espace minimum 01005 puce et 0,3 mm de hauteur

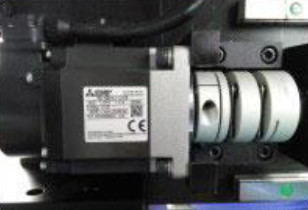

Plateforme X,Y Le conducteur Serveur AC
Localisation précise Le taux d'humidité
Vitesse de déplacement Le nombre de points de contact doit être déterminé en fonction de l'échantillon.
Système logiciel
Système d'exploitation Microsoft Windows 7 X64
Contrôler et reconnaître caractéristiques Widm, modèle d'étude OK, définition automatique de l'imagerie du modèle, identification des données et valeur numérique d'erreur
opération La programmation graphique, emporter avec la bibliothèque de puce et obtenir un cadre d'inspection selon la forme de la puce, position aureate, régler le micron, et la programmation facile
Réseau Port de communication SMEMA,
Opération Programmeur graphique, chinois, anglais
Système de commande
Ordinateur hôte CPU:Intel E3, mémoire: 16 Go, disque dur: 1 To
Affichage Écran LED de 22 pouces
Autres paramètres
Dimension de la machine (L*W*H) L980 mm × 980 mm × 1600 mm
Le poids Environ 600 kg
Le pouvoir AC220v, 10%, phase unique 5a 50/60hz, consommation électrique 600w



Le spectacle de Costomer
