Équipement de la machine d'inspection AOI automatique à commande électrique

Quantité Minimale De Commande:	1 jeu
Prix:	USD 13000-16000 Per Set
Emballage Standard:	WoodenCase
Délai De Livraison:	jours 15work
Mode De Paiement:	LC, T/T, Western Union
Capacité D'approvisionnement:	100sets/month

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

HONREAL

Certification

CE ISO

Numéro de modèle

H310: H320: H320: H320: H320: H320: H320: H320: H320: H320: H320: H320: H320: H320: H320: H320:

Ajustement de largeur:

Contrôlé par bouton électrique

Caméra:

Caméra couleur Sony CCD

Taille du PCB:

25 mm × 25 mm à 350 mm x 450 mm

Pièces minimales:

01005 puce

Localisation précise:

< 8 μm

Vitesse de mouvement:

Le nombre de points de contact doit être déterminé en fonction de l'échantillon.

Afficher:

Écran LED de 22 pouces

Dimension de forme mécanique (L*W*H):

L970*W1070*H1450 (MM)

Mettre en évidence:

Machine d'inspection automatique de l'AOI

Contrôle du bouton de la machine d'inspection AOI

Équipement d'inspection visuelle

Description du produit

Système d'inspection visuelle automatique Aoi, machine d'inspection optique automatique

Caractéristique du produit :

Convient à l'inspection AOI des produits électroniques haut de gamme dans la ligne de production SMT, inspection minimale des composants 0201 ; vitesse de débogage et vitesse d'édition plus rapides ;
Système de reconnaissance de code-barres par caméra intelligente (peut reconnaître les codes unidimensionnels et bidimensionnels)
Mode de programmation et de débogage simple, facile à utiliser.
Logiciel produit :

Rapport simple des résultats de test : Le rapport de test contient certains contenus de SPC, selon le cas de test réel, il montre le ratio de NG et la distribution, affiche en temps réel la quantité de cartes sting, les parties par million, le taux de faux opérateurs et d'autres informations pertinentes, de sorte que l'opérateur peut facilement connaître les détails de la ligne de production.
Système SPC professionnel : Rapport d'analyse SPC professionnel pour le réajustement macroscopique et le contrôle de la ligne de production, réduction de l'incidence et augmentation de la productivité.

Configuration des paramètres :

Catégorie

Projet

Spécifications

Système d'identité visuelle

Inspection	Utilisation de plusieurs algorithmes synthétiques tels que Widm, technologie de contraste d'image couleur, technologie d'extraction de couleur, similarité, technologie de traitement binaire, OCR/OCV, etc.
Caméra	Caméra CCD couleur 5 mégapixels : 10 µm/15 µm/18 µm/20 µm/25 µm

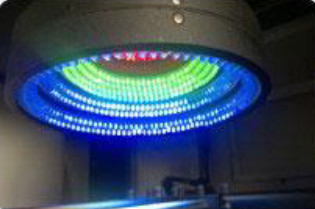

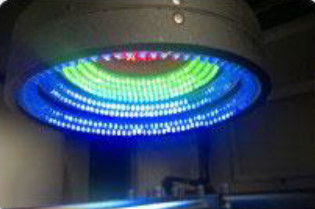

Source de lumière	Lumière colorée multicanal tridimensionnelle annulaire, choisissez RGB/RGBW/RGBR/RWBR en fonction de l'application
Vitesse de traitement d'image	Composants 0201	<10 ms
	Temps par image	<170 ms
Contenu de test	Défauts d'impression de pâte	Désaligné, débordement, insuffisant, collage ouvert, tache
	Défauts de composants	Manquant, désaligné, incliné, pierre tombale, panneau d'affichage, retourné, polarité inversée, incorrect, endommagé
	Défauts de soudure	Débordement, insuffisant, soudure courte, tache
Mesures antistatiques	Prise électrique antistatique, couronne antistatique

Système mécanique

Taille du PCB	20 mm × 20 mm à 450 mm x 350 mm (taille plus grande possible selon les demandes des clients)
Épaisseur du PCB	0,3 mm ~ 5,0 mm
Tolérance de déformation du PCB	<5 mm
Dégagement des composants	Dessus<35 mm, dessous <75 mm
Pièces à espacement minimum	Puce 01005 et pas de 0,3 mm
Plateau X, Y	Pilote	Serveur AC
	Localisation précise	<8 µm
	Vitesse de déplacement	830 mm/sec (MAX)

Système logiciel

Système d'exploitation	Windows 64 bits
Contrôle et reconnaissance	Caractéristiques	Widm, modèle Ok d'étude, mise en place automatique de l'imagerie du modèle, identification des données et des valeurs numériques d'erreur
Contrôle et reconnaissance	Opération	Programmation graphique, avec bibliothèque de puces et obtention d'un cadre d'inspection correspondant à la forme de la puce, position dorée, ajustement micrométrique, et programmation facile
Marque	Numéros de marque	0 à 2 marques peuvent être choisies
Marque	Vitesse de reconnaissance	0,5 s/pièce

Système de contrôle

Hôte informatique	CPU : Intel E3, Mémoire : 16 Go, Disque dur : 1 To
Affichage	Écran LED 22 pouces

Autres paramètres

Dimensions de la machine (LlH)	L1120 mm × 900 mm × 1400 mm
Poids	Environ 480 kg
Puissance	AC220v, 10%, monophasé 5a 50/60hz, consommation électrique 600w

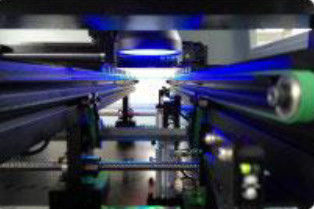

Photo du produit
Équipement de la machine d'inspection AOI automatique à commande électrique
