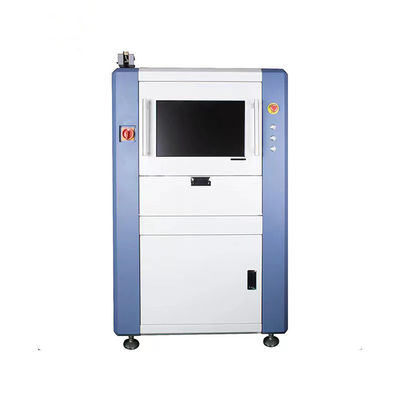

Système d'inspection optique automatique par caméra CCD Machine d'inspection SMT AOI à rail unique

Quantité Minimale De Commande:	1 jeu
Prix:	USD 24000-28000 Per Set
Emballage Standard:	WoodenCase
Délai De Livraison:	jours 15work
Mode De Paiement:	LC, T/T, Western Union
Capacité D'approvisionnement:	100sets/month

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

HONREAL

Certification

CE ISO

Numéro de modèle

Caméra:

CCD Caméra couleur

Ajustement de largeur:

Automatiquement

Taille du PCB:

20 mm × 20 mm à 500 mm × 400 mm

Pièces minimales:

01005 puce

Localisation précise:

< 8 μm

Vitesse de mouvement:

Le nombre de points de contact doit être déterminé en fonction de l'échantillon.

Afficher:

Affichage de 22 "

Dimensions de la machine:

L980 mm × 980 mm × 1600 mm

Mettre en évidence:

Système d'inspection optique automatique par caméra CCD

Machine d'inspection SMT à rail unique

Machine d'inspection SMT AOI

Description du produit

Système d'inspection optique automatique à rail unique, équipement AOI, machine d'inspection SMT

AOI en ligne avancé Plus H900

Caméra numérique couleur haute vitesse de 1,5 million de pixels (12/20 millions de pixels en option), garantissant une acquisition d'images à haute efficacité, haute qualité et haute stabilité, restaurant un effet d'image réel et naturel.

2. Système d'exploitation Windows 10 x64, vitesse de traitement des données élevée.

3. Le GPU traite indépendamment les images matérielles, tandis que le CPU traite les calculs non liés aux images, afin d'équilibrer l'efficacité du système informatique.

4. Des milliers de ventes, une configuration avancée et améliorée et une innovation technologique continue basées sur les produits AOI de la série 6, une stabilité et une efficacité élevées.

5. Objectif télécentrique en option avec une haute résolution, une conception unique de lumière parallèle, les composants inclinés ou hauts de la PCBA peuvent être clairement affichés.

6. Programmation intelligente et rapide, algorithme intelligent, pas besoin d'intervention manuelle, facile à apprendre, taux de détection élevé, faible taux d'erreur.

7. Station de maintenance flexible et mobile et terminal de vérification SPC.

Appareils mobiles sous réseau sans fil, la station de travail peut être configurée de manière flexible dans l'atelier en mode un à plusieurs : les données de détection de plusieurs machines en ligne peuvent être vérifiées via une seule station de travail de maintenance, les détails des défauts sont clairement rapportés. Le système de données SQL est bien défini, le rapport SPC avec diagramme circulaire et histogramme, très pratique pour l'analyse des processus et l'amélioration de la qualité du client.

8. Logiciel de programmation hors ligne OLP pratique et fonctionnel. L'image réelle du PCB peut être capturée en temps réel et stockée en mémoire complète, garantissant une programmation très efficace dans des conditions en ligne ou hors ligne.

Spécifications : H900

Système d'inspection	Application	Après impression au pochoir, four de pré/post refusion, soudure à vague pré/post, FPC, etc.
	Mode de programme	Programmation manuelle, programmation automatique, importation de données CAO
		Impression au pochoir : indisponibilité de la soudure, soudure insuffisante ou excessive, désalignement de la soudure, ponts, taches, rayures, etc.
	Éléments d'inspection	Défaut de composant : composant manquant ou excessif, désalignement, irrégulier, bordure, montage opposé, composant incorrect ou défectueux, etc.
		Défaut de soudure : soudure excessive ou manquante, soudure à vide, ponts, billes de soudure, IC NG, tache de cuivre, etc.
	Méthode de calcul	Apprentissage automatique, calcul des couleurs, extraction des couleurs, opération en niveaux de gris, contraste d'image, OCV/OCR, etc.
	Mode d'inspection	PCB entièrement couvert, avec fonction de marquage de réseau et de défaut
	Fonction de statistiques SPC	Enregistre entièrement les données de test et effectue une analyse, avec une grande flexibilité pour vérifier l'état de la production et de la qualité
	Angle du composant	Supporte une rotation de 0 à 359°, avec une distance angulaire minimale de 1°
	Composant minimum	Puce 01005, IC à pas de 0,3
Système optique	Caméra	Caméra numérique industrielle couleur haute vitesse, caméras de 5 millions de pixels / 12 millions de pixels / 20 millions de pixels en option.
	Résolution de l'objectif	10 um / 15 um / 18 um / 20 um / 25 um, personnalisable
	Source d'éclairage	Lumière couleur annulaire stéréo multicanal, RGB/RGBW/RGBR/RWBR selon la demande, lumière axiale supérieure en option.
Système informatique	OS	Windows 10, 64 bits
	Moniteur	22 pouces, 16:10
	VGA	Carte graphique intégrée (carte graphique discrète en option)
	CPU	Intel E3 ou niveau équivalent
	GPU	Optionnel
	RAM	16 Go
	Disque dur	1 To (SSD en option)
Logiciel	Langue	Chinois et Anglais
Logiciel	Contrôle des droits d'accès	Contrôle des permissions de connexion à trois niveaux : administrateur, programmeur et opérateur
Système mécanique	Mode de déplacement et d'inspection	Entrée/sortie automatique du PCB, direction optionnelle G-D / D-G, moteur pas à pas pour transporter le PCB et ajuster la largeur de la voie, sous la voie du PCB, et moteur servo XY pour piloter la caméra pour prendre des photos.
	Réglage de la voie	Automatique
	Mode de fixation du PCB	Fixation automatique
	Dimensions du PCB	5050 mm (min) ~ 500400 mm (max), personnalisable
	Épaisseur du PCB	0,3 ~ 5,0 mm
	Poids du PCB	Max : 3 kg
	Bord du PCB	3 mm, personnalisable selon les besoins
	Déformation du PCB	< 5 mm ou 3 % de la longueur diagonale du PCB
	Hauteur des composants du PCB	Dessus : 35 mm, Dessous : 35 mm, réglable, personnalisable selon besoin
	Système d'entraînement XY	Moteur servo AC, vis à billes de précision
	Vitesse de déplacement XY	Max : 830 mm/s
	Précision de positionnement XY	≤ 8 um
Paramètres généraux	Dimensions de la machine	L980 * L980 * H1600 mm
	Puissance	AC220V, 50/60Hz, 1,5KW
	Hauteur du PCB par rapport au sol	900 ± 20 mm
	Poids de la machine	500 kg
	Communication avec les appareils de la ligne de production	Smema
	Pression d'air	0,4 - 0,8 Mpa, contrôle électrique en option pour remplacer les exigences de pression d'air
	Norme de sécurité	Norme de sécurité CE
	Température et humidité ambiantes	10 ~ 35 ℃, 35 ~ 80 % HR (sans condensation)
Optionnel	Station de maintenance, système de programmation hors ligne, servo SPC, système de codes-barres, connexion MES.
