Machine d'inspection optique automatisée (AOI) de circuits imprimés (PCB) 2D hors ligne ALD7120 d'Aleader avec alimentation 220V/50Hz

Quantité Minimale De Commande:	1 ensemble
Emballage Standard:	WoodenCase
Délai De Livraison:	15 jours ouvrables
Mode De Paiement:	LC, T/T, Western Union
Capacité D'approvisionnement:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Aleader

Certification

CE ISO

Numéro de modèle

ALD7120

Nom du produit:

Machine d'inspection d'AOI

Source lumineuse:

Structure annulaire de la source lumineuse LED RVB

Taille du PCB:

20 mm × 20 mm à 350 mm x 450 mm

Pièces minimales:

01005 puce

Localisation précise:

Pour les appareils de traitement de l'air

Afficher:

Écran LED de 22 pouces

Poids:

Environ 480 kg

Alimentation:

220 V/50 Hz

Mettre en évidence:

Machine d'inspection de PCB AOI

Machine d'inspection de PCB AOI 2D hors ligne

Machine d'inspection optique automatisée sur PCB

Description du produit

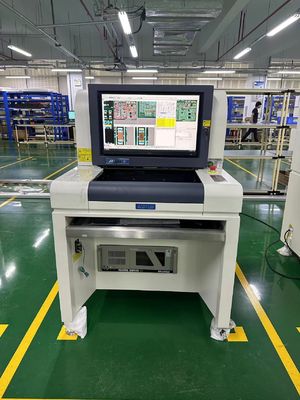

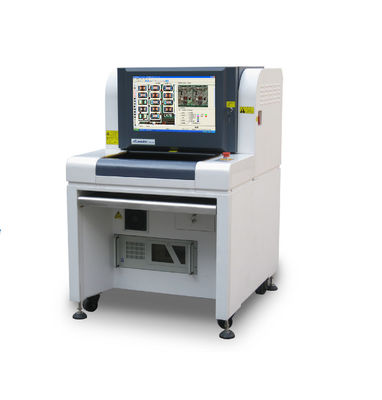

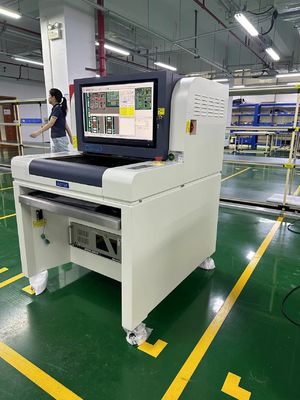

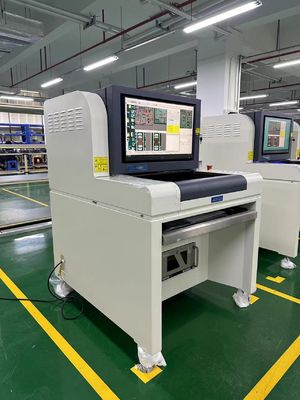

Machine d'inspection optique automatisée de PCB

Le système ALeader ALD7120 2D Offline AOI est spécialement conçu pour les petites et moyennes boutiques SMT.

Grâce à son empreinte réduite et à son fonctionnement silencieux, l'ALD7120 peut être utilisé en production ainsi que dans l'environnement de laboratoire.

Le système utilise une technologie i3D de pointe et est équipé de la caméra à grande vitesse et du
le module d'éclairage.

La configuration standard comprend le logiciel SPC et le logiciel de réparation, installés sur le système.

L'ALD7120 peut être utilisé pour inspecter les PCB après reflux, après vague, composants sur adhésifs et plus encore.

Spécifications fonctionnelles

ALD7120

ALD7130

ALD7150

Tableau d'essai

Après reflux

Méthode d'essai

Beaucoup d'algorithmes internationaux tels que TOC, Histogrammes, Match, Short, OTHER,

CREST, algorithmes PIN, paramètres réglés automatiquement selon différents points de test.

La caméra

Caméra industrielle numérique intelligente à grande vitesse

Résolution/Période/Vite

(Standard): (Option):

(optionnellement):

15 μm/pixel 10 μm/pixel

8 μm/pixel

Le point de vue:36.00mmX30.72mm FOV:24.00 mmX20.48 mm

Le point de vue:19.20 mmX16.38 mm

(Velocité) < 200 ms/FOV(Velocité) < 200 ms/FOV

(Vitesse) < 200 ms/FOV

Lumière

Lumière LED coaxiale RRGB extra lumineuse (lumière couleur)

Mode du programme

La programmation manuelle, le cadre automatique, la saisie CAO correspondent automatiquement à la bibliothèque de composants

Commande à distance

Contrôle à distance via TCP/IP. Vérifiez, démarrez ou arrêtez la machine, ou modifiez les procédures à tout moment.

Articles d'inspection

Mauvaise apparence, comme un mauvais alignement, insuffisant, court, manquant, déformé, panneau d'affichage, monture sur le côté, renversement,

partie défectueuse, endommagée, polarité, pseudo-soudure, soudure manquante, colle excessive, vide de soudure, broche de soudage

Caractéristiques particulières

Plusieurs programmes en cours d' exécution simultanément (support pour le changement automatique du programme)

RCP et contrôle du programme

Statistique et analyse de toutes les données d'essai, vérifier la production et l'analyse de la qualité n'importe où, peut produire Excel, fichier Txt

Système de codes à barres

L'appareil photo peut lire et transférer le code-barres automatiquement ((unidimensionnel ou bidimensionnel), fonction Multi-Marque (y compris Bad Mark)

Mode serveur

Données administratives provenant de nombreux AOI via le serveur central

Système de fonctionnement

Les fenêtres

Affichage/sortie

Disque LCD

Spécifications du système

Taille des PCB

50 × 50 mm (min) ≈ 430 × 330 mm (max)

50 × 50 mm (min) 620 × 460 mm (max)

50 × 50 mm (min) 870 × 650 mm (max)

Épaisseur des PCB

0.3 à 5 mm

Dégagement des bords du système de serrage

Le haut:3.5 mm En bas:3.5 mm

Poids des PCB

3 kilos

Tolérance aux PCB

< 5 mm ou 2% de la longueur diagonale du PCB

Hauteur du PCB

Le côté supérieur: 30 mm Le côté inférieur: 80 mm

Côté supérieur: 30 mm Côté inférieur: 120 mm

Sur le côté supérieur: 30 mm

Partie inférieure: 120 mm

Le convoyeur

Clampe automatique, compensation automatique pour éviter les distorsions

Hauteur du convoyeur

850 à 920 mm

Direction du convoyeur

gauche→ droite ou droite→gauche

X/Y Conducteur

Servo-conducteur à vis et à courant alternatif, PCB fixe, caméra en XY, homologué avec CTQ

Énergie

AC230V 50/60 inférieur à 0,5 KVA

Air comprimé

Air comprimé non utilisé

Le poids

Environ 290 kg.

Environ 400 kg.

Environ 550 kg.

Dimension

Pour les véhicules à moteur à combustion

1090 × 1360 × 1390 mm (L × W × H)

Pour les véhicules à moteur à commande autonome, le régulateur de la commande doit être équipé d'un régulateur de commande.

Humidité

10°35°C 35°80% RH (sans rosée)

Certificat

Conformément à la norme CE

Machine d'inspection optique automatisée (AOI) de circuits imprimés (PCB) 2D hors ligne ALD7120 d'Aleader avec alimentation 220V/50Hz

Informations sur la société

Shenzhen Honreal Technology Co., Ltd est une entreprise nationale de haute technologie, spécialisée dans la recherche et le développement, la production et la vente d'équipements SMT..Le capital social de l'entreprise est de 5 millions. Depuis la création de l'entreprise, Honreal a persisté dans le développement de la technologie comme le noyau, la qualité comme sa survie,recherche et développement indépendantsAprès des efforts continus, elle détient un certain nombre de brevets d'inventions de haute technologie.

Machine d'inspection optique automatisée (AOI) de circuits imprimés (PCB) 2D hors ligne ALD7120 d'Aleader avec alimentation 220V/50Hz

Certification

Machine d'inspection optique automatisée (AOI) de circuits imprimés (PCB) 2D hors ligne ALD7120 d'Aleader avec alimentation 220V/50Hz

Questions fréquentes

Q:Comment pouvez-vous garantir la qualité de vos ventes?
R: Nous garantissons que chaque série de machines est soumise à des tests rigoureux avant d'être livrée à vous, afin d'assurer l'excellente performance de tous les produits.

Q: Comment se passe la formation?

A: Après avoir acheté nos machines, vos ingénieurs peuvent aller à notre entreprise ou il est si facile à utiliser

La machine doit être équipée d'un système de contrôle de l'usage.

Q: Je voudrais vous demander s'il est possible d'avoir mon logo sur le produit.
Nous espérons que vous savez que notre société prend parfaitement en charge le service de logo personnalisé, nous le faisons.

Q: Est-il difficile d'utiliser ces machines?

R: Non, pas du tout. Pour nos clients précédents, au maximum 2 jours suffisent pour apprendre à utiliser les machines.
