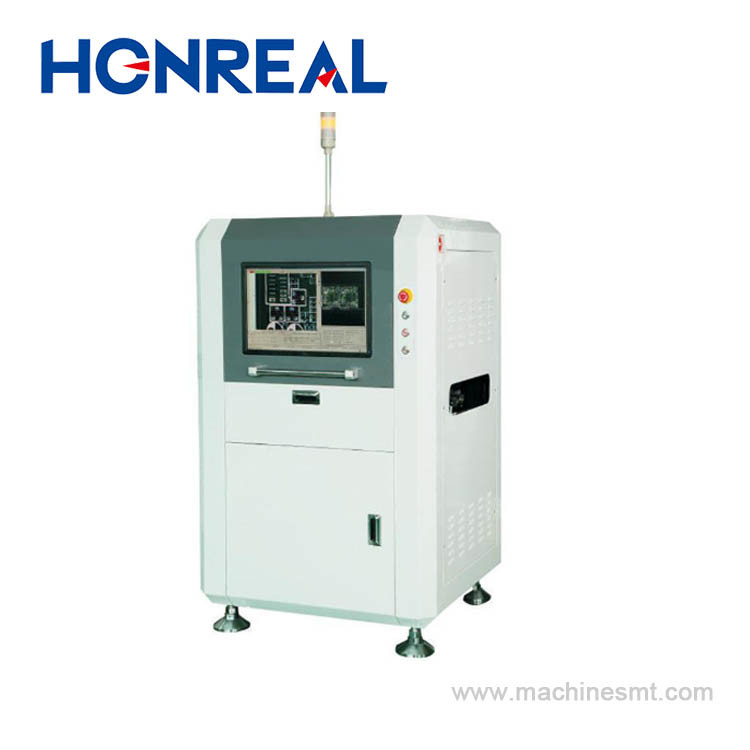

Système d'inspection automatique SMT AOI en ligne Inspection optique automatique de PCB par machine

Quantité Minimale De Commande:	1 jeu
Prix:	USD 23000-28000 Per Set
Emballage Standard:	WoodenCase
Délai De Livraison:	15 jours ouvrables
Mode De Paiement:	LC, T/T, Western Union
Capacité D'approvisionnement:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

HONREAL

Certification

CE ISO

Numéro de modèle

Caméra:

CCD Caméra couleur

Ajustement de largeur:

Automatiquement

Taille du PCB:

20 mm × 20 mm à 360 mm x 400 mm

Pièces minimales:

01005 puce

Localisation précise:

< 8 μm

Vitesse de mouvement:

Le nombre de points de contact doit être déterminé en fonction de l'échantillon.

Afficher:

Affichage de 22 "

Dimensions de la machine:

L980 mm × 980 mm × 1600 mm

Mettre en évidence:

Système d'inspection SMT AOI

Machine d'inspection AOI en ligne

Machine d'inspection automatique de l'AOI sur PCB

Description du produit

Système d'inspection optique automatique SMT AOI pour machines, inspection optique automatique de PCB

Description

1. AOI facile à utiliser et multifonction

Il peut être placé à plusieurs points de contrôle qualité dans la ligne SMT pour vérifier la qualité de l'impression de pâte 2D, inspecter les défauts des composants avant le soudage par refusion, inspecter la qualité des PCBA après le soudage par refusion et le soudage à la vague DIP.

2. Interface simple

Interface logicielle simple adaptée à une utilisation quotidienne et efficace
Le guide de travail permet à l'équipement de maintenir une constance
Le logiciel est complet et flexible
Demande de formation minimale

Grâce à la couleur de surface, à la luminosité, à la forme et à la couleur des billes de soudure, on inspecte la présence de billes de soudure sur le PCB. La machine peut inspecter les billes de soudure autour du composant, et peut également inspecter l'ensemble du PCB à travers le cadre d'inspection.
3. Fonction d'inspection BGA
Cette fonction est utilisée avant le montage pour inspecter les manques de soudure, les billes manquantes, les ponts de soudure, etc.

H800 Paramètres techniques :

Catégorie

Projet

Spécifications

Système d'identification visuelle

Inspection	Utilisation synthétique de plusieurs algorithmes tels que Widm, technologie de contraste d'image couleur, technologie d'extraction de couleur, similarité, technologie de traitement binaire, OCR/OCV, etc.
Caméra	Caméra CCD couleur 5 mégapixels : 10 µm/15 µm/18 µm/20 µm/25 µm
Source lumineuse	Lumière colorée annulaire tridimensionnelle multicanal, choix de RGB/RGBW/RGBR/RWBR selon l'application
Vitesse de traitement d'image	Composants 0201	<7,6 ms
Vitesse de traitement d'image	Temps par image	220~450 ms
Contenu de test	Défauts d'impression de pâte	Désaligné, débordement, insuffisant, collage ouvert, tache
	Défauts de composants	Manquant, désaligné, incliné, pierre tombale, panneau, retourné, polarité inversée, incorrect, endommagé
	Défauts de soudure	Débordement, insuffisant, court-circuit, tache
	Inspection de soudage à la vague	Débordement, insuffisant, court-circuit, excès de soudure, vide de soudure

Système mécanique

Taille du PCB	20 mm x 20 mm à 400 mm x 360 mm (taille plus grande possible selon les demandes des clients)
Convoyeur de PCB	Gauche à droite (en option, droite à gauche), fixation du PCB : de bas en haut, chargement et déchargement automatique du PCB, dégagement réglable, conforme à la norme SMEMA. Dégagement du convoyeur : 900 ± 20 mm
Épaisseur du PCB	0,3 mm ~ 5,0 mm
Tolérance de déformation du PCB	<5 mm
Dégagement des composants	Dessus<35 mm, dessous <35 mm
Pièces à espacement minimum	Puce 01005 et pas de 0,3 mm
Plateau X, Y	Moteur	Servomoteur AC
	Localisation précise	<8 µm
	Vitesse de déplacement	830 mm/sec (MAX)

Système logiciel

Système d'exploitation	Windows X64
Contrôle et reconnaissance	Caractéristiques	Widm, modèle Study Ok, mise en place automatique de l'imagerie du modèle, identification des données et des valeurs d'erreur
Contrôle et reconnaissance	Fonctionnement	Programmation graphique, avec bibliothèque de puces et obtention d'un cadre d'inspection correspondant à la forme de la puce, position dorée, ajustement micrométrique, et programmation facile
Réseau	Port de communication	SMEMA,
Réseau	Fonctionnement	Programmation graphique, chinois, anglais

Système de contrôle

Hôte informatique	CPU : Intel E3, Mémoire : 16 Go, Disque dur : 1 To
Affichage	Écran LED 22"

Autres paramètres

Dimensions de la machine (LlH)	L980 mm x 980 mm x 1600 mm
Poids	Environ 600 kg
Alimentation	AC220v, 10%, monophasé 5a 50/60hz, consommation électrique 600w
